为了方便广大电子硬件工程师用好萨科微的产品，为客户提供配套的技术服务，让产品更好为客户创造价值，萨科微推出运算放大器LM2904应用电路等系列方案：

1.1 名称：萨科微运算放大器LM2904应用电路

1.2 应用：传感放大器、音频放大器、工业控制、DC 增益部件和所有常规运算放大电路。

2. LM2904 是由两个独立的高增益、内部频率补偿的运算放大器组成。适合于电源电压范围较宽的单电源工作，也适用于双电源工作，在推荐工作条件下电源的功耗电流与电源电压大小无关。应用范围包括传感放大器、音频 放大器、工业控制、DC 增益部件和所有常规运算放大电路。

2.1 产品特点

2.2电源电压范围宽：单电源（3V~20V）；双电源 （±1.5V~±10V）

2.3包含两个运算放大器。

2.4低输入失调电压和失调电流。

2.5 SOP8 封装形式

2.6频率范围宽。

2.7低功耗电流，适合于电池供电。

3.直流电压增益高。

图一

图二

图三（1）嘉立创布局图

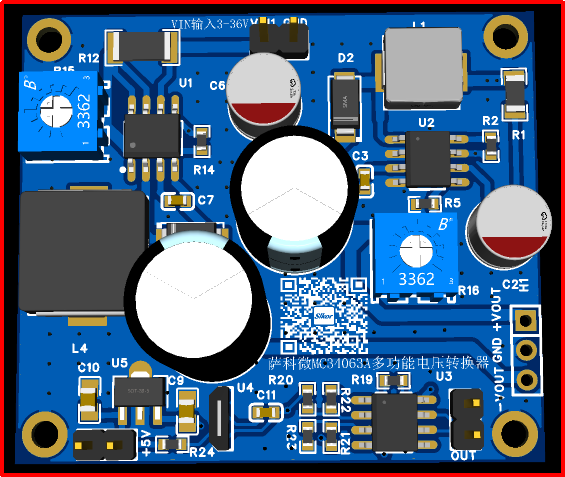

图三（2）实物效果图

4.应用原理

4.1图一为萨科微运算放大器LM2904。该运放采集小信号进行放大，LM2904因其低输入失调电压和失调电流特点非常适合传感放大器、音频 放大器、工业控制、DC 增益部件和所有常规运算放大电路。上图为萨科微LM2904差分采集的线性霍尔SL-322B经过10倍放大输出给MCU采集信号，来判断磁场的位置和大小。线性霍尔SL-322B规格书有说明磁场强度对应输出电压大小，经过放大后就能得出该位置磁场值。该差分电路广泛用于电压采样和电流采样。

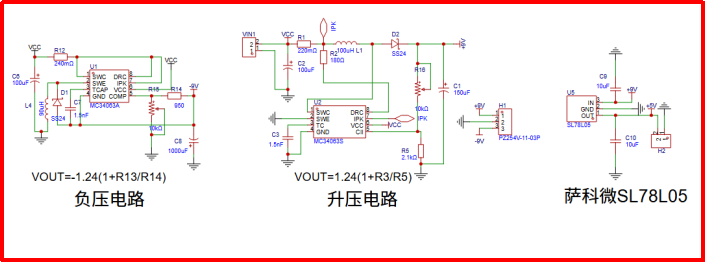

4.2图二为萨科MC34063A微升降压调节器。在输入端接5V供电，调节电位器R15和R16能得到正负电压，比如+-9V,+-12V来给运放放大器LM2904提供正负电压源供电。MC34063A很方便就能实现一个负压调节器。同时MC34063A是一款单片开关稳压器控制电路，包含直流-直流转换器所需的主要功能。该器件由内部温度补偿基准源、电压比较器、带有源电流限制电路的可控占空比振荡器、驱动器和大电流输出开关组成。

4.3在图二中用到萨科微SL78L05来给霍尔传感器提供5V的电压，SL78L05最大耐压30V,SOT-89封装，功耗0.5W,输出电流最高100 mA，具备内部热过载保护和短路限流功能。非常适合大众应用场景应用特别广泛。

这里霍尔传感器SL-322B其输入阻抗最大550Ω按照规格书设置IC电流在5MA左右即可。下图是霍尔输出电压与磁场

强度的关系曲线图。从图中可以看到磁场强度和输出电压呈线性关系。非常适合萨科微LM2904这类运放去采集它的一个输出信号。LM2904输入失调电压3-5Mv,电源电压范围宽：单电源（3V~20V）；双电源 （±1.5V~±10V）用双电源供电方式能更精准的进行信号采集。参数如下图

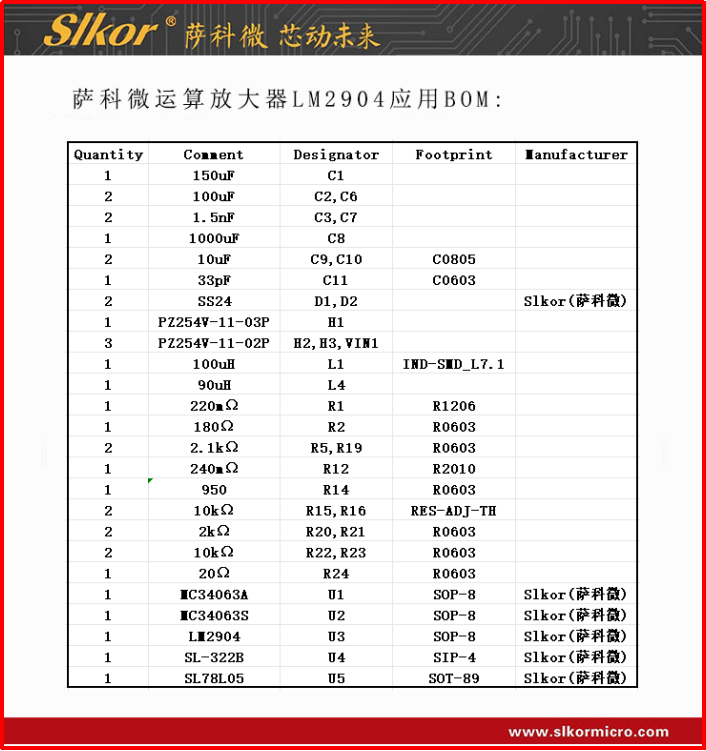

5.萨科微运算放大器LM2904应用BOM：
