1.1 名称：萨科微SL1609霍尔元件应用方案

1.2 应用：电动工具，笔记本电脑和平板电脑开关检测，TWS耳机，电子锁，阀门位置检测

2.性能参数对标，兼容性强

2.1 产品特点

低功耗

全极磁场检测

5Hz版本：1.6uA@1.8V

20Hz版本：3.3uA@1.8V

3.0 磁场阈值可选

3.1. 33Gs 低阈值 46Gs 高阈值

3.2 工作温度范围：-40℃~85℃

3.3 卓越的ESD性能：HBM8KV

4.萨科微霍尔传感器应用电路

4.1应用原理

利用磁感应原理，当霍尔检测到磁场时候方向，输出端由高电平变为低电平，霍尔传感器因其灵敏度高的特点广泛应用在TWS耳机、手机，电子锁、阀门位置检测，磁键盘，钢琴、流量计和一些非接触式检测。

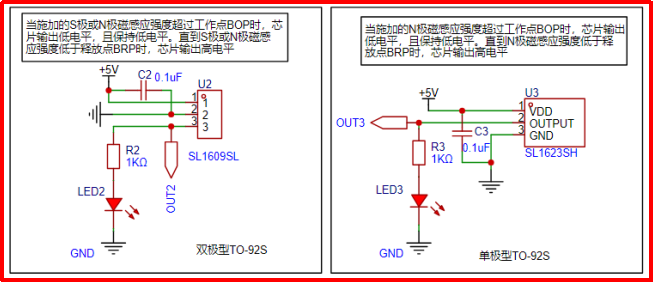

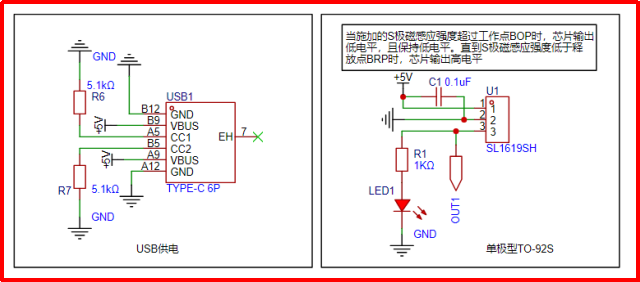

萨科微霍尔SL1609 SL1603X SL1613X都是低功耗霍尔开关，其输出电流最大5mA,可以直接驱动小信号开关等负载，此处直接接1K电阻和LED灯，当感应到磁场时候LED灯熄灭。

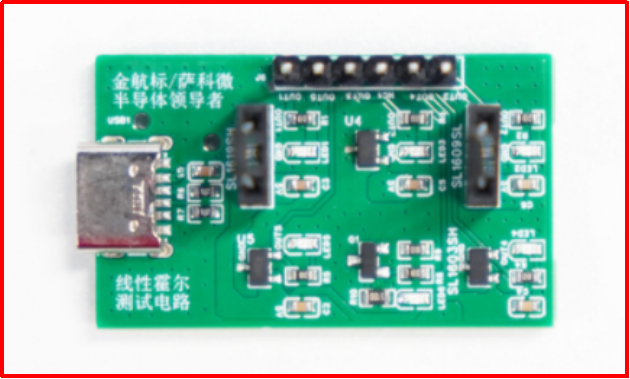

5.萨科微霍尔传感器DEMO板如下图

5158d11f-f76e-495e-ae3f-d6b0281bb238

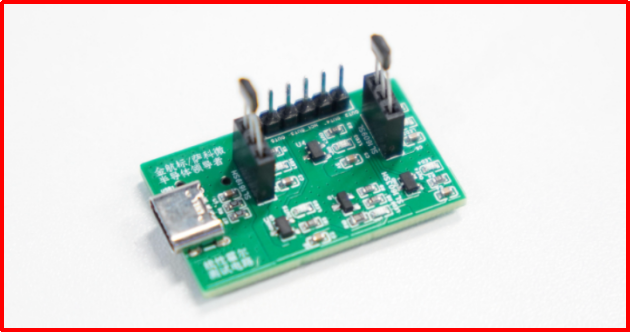

5.1该 DEMO 板采用双层 PCB 设计，接口处插入霍尔器件，主要是用来检测霍尔开关的功能好坏，萨科微霍尔传感器应用因其低功耗的特点在市场上得到了广泛应用，比如翻开笔记本电脑时，屏幕自动点亮；合上保护套，平板瞬间休眠 —— 这背后是霍尔开关与磁铁的 “默契配合”。在可穿戴设备中，霍尔开关更化身 “健康助手”：智能手表通过检测表带扣的磁吸状态，判断用户是否佩戴，避免运动数据误记录。这种 “无感交互” 正在重新定义设备的智能化边界。

萨科微霍尔元器件覆盖从3C到工业应用都有渗透，在 3C 产品生产线，萨科微霍尔开关化身机械臂的 “眼睛”：通过检测末端执行器的磁铁位置，精确控制夹爪开合，实现 0.01mm 级的定位精度，确保芯片封装的高良率。而在传送带系统中，霍尔计数开关每秒钟可检测 2000 次物料通过，配合 PLC 实现自动化分拣，效率比人工计数提升30%。

萨科微（www.slkormicro.com）半导体为了终端客户、代理商方便使用“slkor”品牌的新产品，加强对客户的配套技术服务，推出对应使用的DEMO板，欢迎大家联系萨科微客部服谢小姐（0755-8304 4319）免费领取！
