萨科微sl4054锂电池充电管理方案

应用案例|Application Cases|

2023-08-09 15:34:12 726

深圳市萨科微半导体有限公司技术骨干来自清华大学，以新材料新工艺新产品推动公司发展，掌握国际*的第三代半导体碳化硅功率器件技术。萨科微是集电子元器件的设计、生产和销售一体化的高新科技企业，为客户提供可靠的产品和配套的技术服务。为了电子产品方案公司、电子应用工程师和电子发烧友们用好萨科微半导体的产品，萨科微slkor（www.slkoric.com）工程师们在客户端的应用中，精选出典型案例与大家分享：

1.1名称：萨科微SL4054应用于500mA恒流/恒压座式充电器

1.2应用：USB电源、掌上电脑、MP3 播放器、蓝牙耳机、数码相机、蜂窝电话、PDA

1.3芯片功能：

萨科微“slkor”SL4054是一款完整的采用恒定电流/恒定电压的单节锂离子电池充电管理芯片。应用方案运用较少的外部元件使其成为便携式应用的理想器件，SL4054可以适合USB电源和适配器电源工作。由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高温环境下对芯片温度加以限制，充电电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，SL4054将自动终止充电循环。当输入电压（交流适配器或 USB 电源）被拿掉时，SL4054自动进入一个低电流状态，将电池漏电流降至 2uA以下。也可将SL4054置于停机模式，以而将供电电流降至 45uA。SL4054的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。萨科微SL4054采用SOT23-5封装小型化。

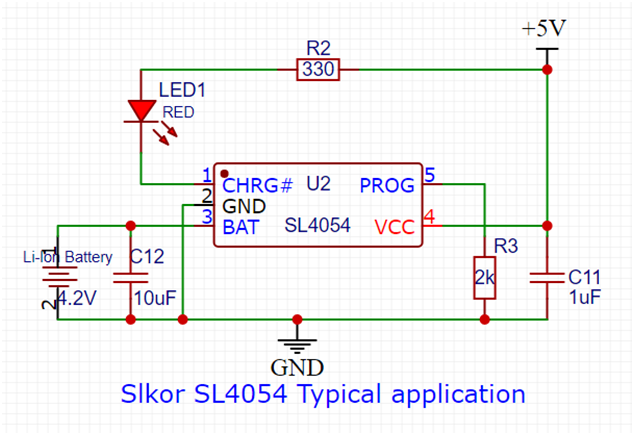

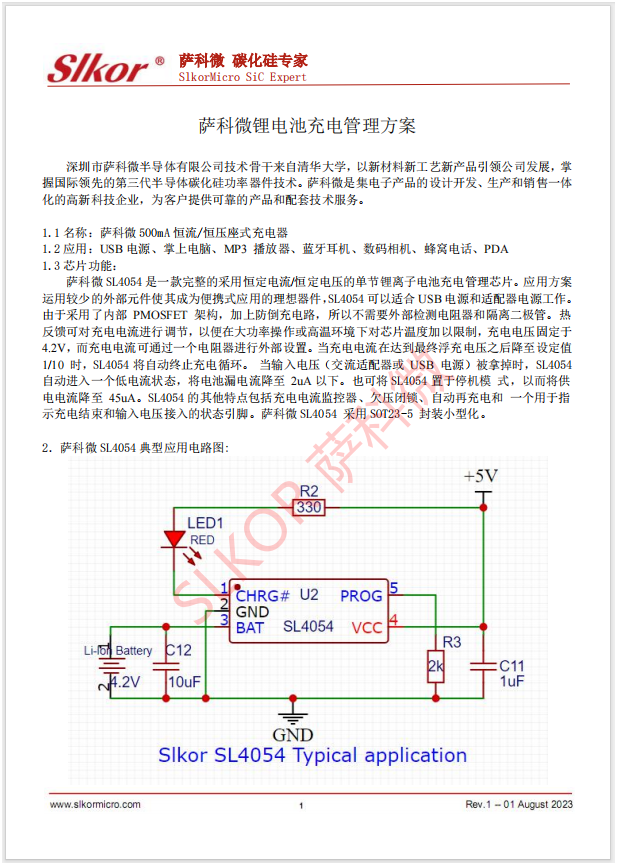

2．萨科微SL4054典型应用电路图:

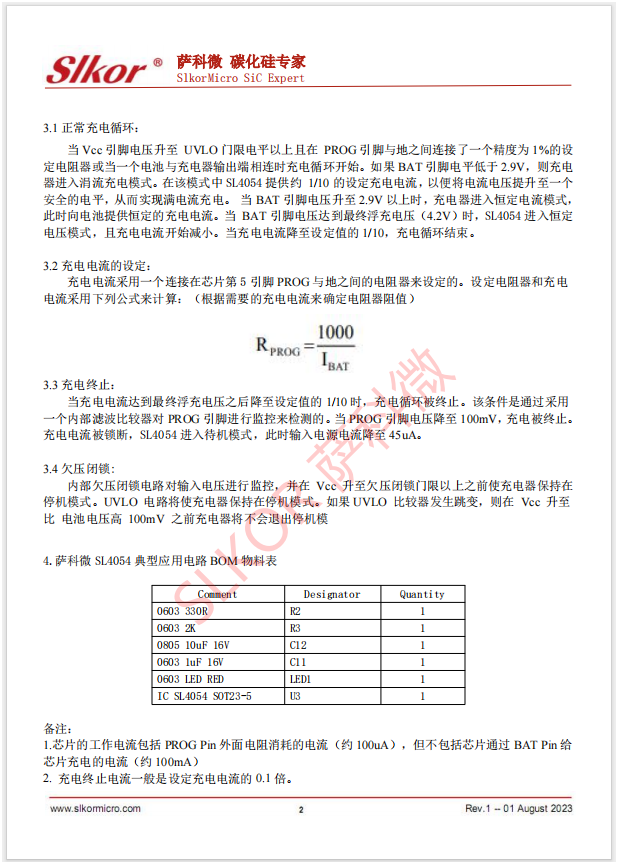

3.1正常充电循环：

当Vcc引脚电压升至 UVLO门限电平以上且在 PROG引脚与地之间连接了一个精度为1%的设定电阻器或当一个电池与充电器输出端相连时充电循环开始。如果BAT引脚电平低于2.9V，则充电器进入涓流充电模式。在该模式中SL4054提供约 1/10的设定充电电流，以便将电流电压提升至一个安全的电平，从而实现满电流充电。当BAT引脚电压升至2.9V以上时，充电器进入恒定电流模式，此时向电池提供恒定的充电电流。当 BAT引脚电压达到最终浮充电压（4.2V）时，SL4054进入恒定电压模式，且充电电流开始减小。当充电电流降至设定值的1/10，充电循环结束。

3.2充电电流的设定：

充电电流采用一个连接在芯片第5引脚PROG与地之间的电阻器来设定的。设定电阻器和充电电流采用下列公式来计算：（根据需要的充电电流来确定电阻器阻值）

3.3充电终止：

当充电电流达到最终浮充电压之后降至设定值的1/10时，充电循环被终止。该条件是通过采用一个内部滤波比较器对PROG引脚进行监控来检测的。当PROG引脚电压降至100mV，充电被终止。充电电流被锁断，SL4054进入待机模式，此时输入电源电流降至45uA。

3.4欠压闭锁:

内部欠压闭锁电路对输入电压进行监控，并在 Vcc 升至欠压闭锁门限以上之前使充电器保持在停机模式。UVLO 电路将使充电器保持在停机模式。如果UVLO 比较器发生跳变，则在 Vcc 升至比电池电压高 100mV 之前充电器将不会退出停机模式。

4.萨科微SL4054典型应用电路BOM物料表

Comment	Designator	Quantity
0603 330R	R2	1
0603 2K	R3	1
0805 10uF 16V	C12	1
0603 1uF 16V	C11	1
0603 LED RED	LED1	1
IC SL4054 SOT23-5	U3	1

备注：

1.芯片的工作电流包括PROG Pin外面电阻消耗的电流（约100uA），但不包括芯片通过BAT Pin给芯片充电的电流（约100mA）

2.充电终止电流一般是设定充电电流的0.1倍。
