萨科微MC34063在DC-DC电压变换中的应用案例

应用案例|Application Cases|

2023-08-14 17:20:18 529

深圳市萨科微半导体有限公司技术骨干来自清华大学，以新材料新工艺新产品引领公司发展，掌握国际*的第三代半导体碳化硅SiC MOS管等功率器件技术。萨科微集电子产品的设计开发、生产和销售一体化的高新科技企业，为客户提供可靠的产品和配套的技术服务。为了电子产品方案公司、电子应用工程师和电子发烧友们用好萨科微slkor（www.slkoric.com）半导体的产品，萨科微应用工程师们在客户端的应用中，精选出典型案例与同行们分享：

1.1名称：萨科微MC34063在DC-DC 电压变换器中的应用案例

1.2应用：远程及数据通讯、计算机、自动化设备、工业仪器仪表、军事、航天航空、老人手机、USB小电风扇、电动牙刷、BT蓝牙音箱、可充电键鼠等产品

1.3芯片功能：

萨科微MC34063双极型 DC-DC变换集成电路，是应用非常灵活，非常成熟的直流-直流变换器芯片。片内包含有温度补偿带隙基准源（1.25V）比较器、一个占空比周期控制振荡器、驱动器和可承受1.5A大电流的双极型晶体管。它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。输入电压范围大3.0-40V电压下工作。工作振荡频率从100HZ到100KHZ。应用于降压式变换器时，一般输出电流不大于500mA；应用于升压式变换器时，一般输出电流不大于200mA。

萨科微半导体MC34063采用采用 DIP8 和 SOP8两种封装形式。

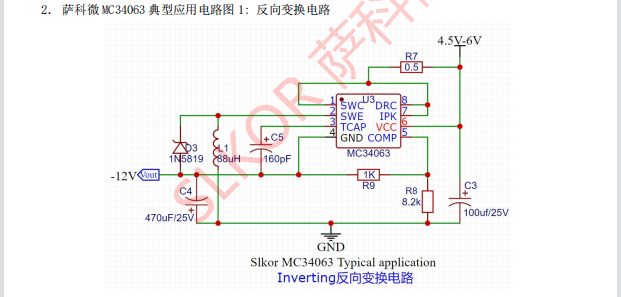

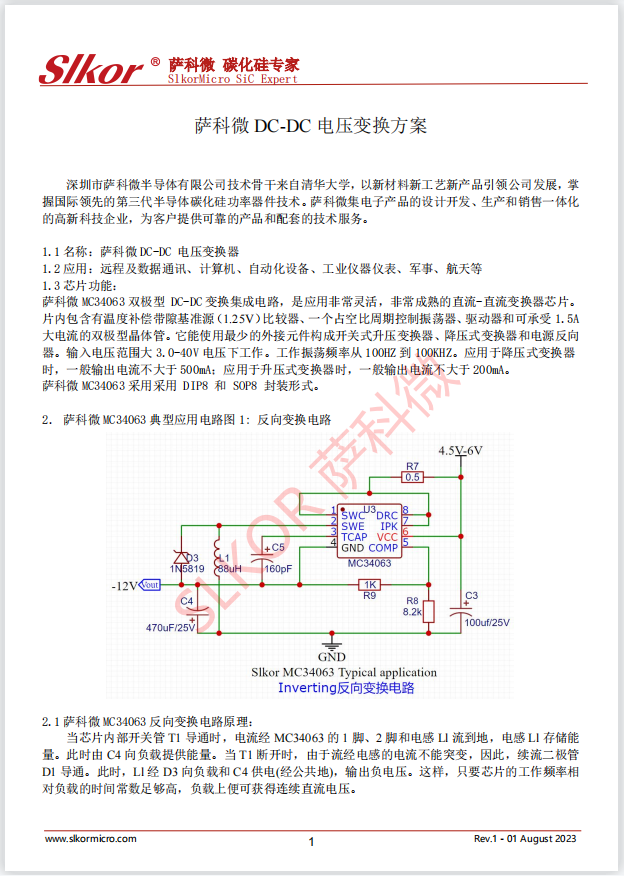

萨科微MC34063典型应用电路图1: 反向变换电路

2.1萨科微MC34063反向变换电路原理：

当芯片内部开关管T1导通时，电流经MC34063的1脚、2脚和电感Ll流到地，电感Ll存储能量。此时由C4向负载提供能量。当T1断开时，由于流经电感的电流不能突变，因此，续流二极管D1导通。此时，Ll经D3向负载和C4供电(经公共地)，输出负电压。这样，只要芯片的工作频率相对负载的时间常数足够高，负载上便可获得连续直流电压。

2.2. 萨科微MC34063反向变换电路典型应用BOM物料表

Comment	Designator	Quantity
SMD,D16xL16.5mm 100uF/25V	C3	1
0603 160uF	C5	1
SMD,D16xL16.5mm 470uF/25V	C4	1
1N5819 SOD-123	D3	1
SMD,6x6mm 88uH	L1	1
0805 0.33Ω	R7	1
0603 8.2K	R8	1
0603 1K	R9	1
萨科微MC34063 SOP-8	U3	1

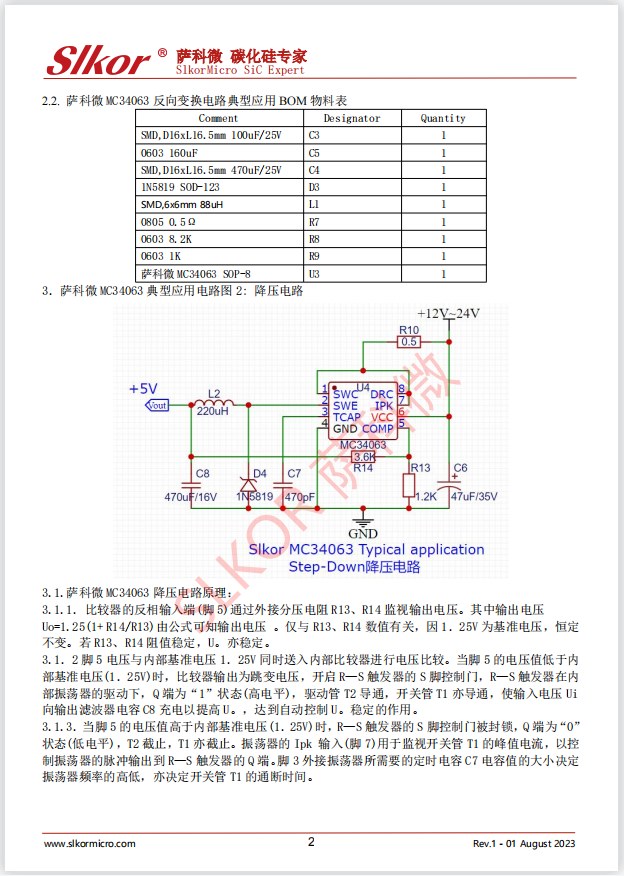

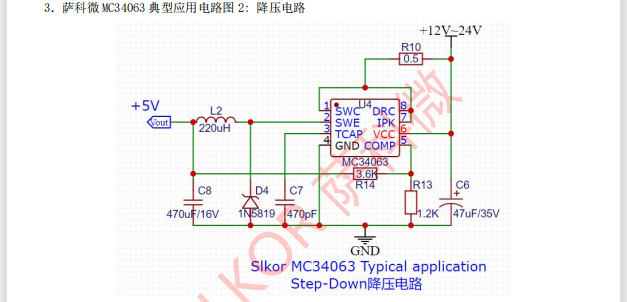

3．slkor萨科微MC34063典型应用电路图2: 降压电路

3.1.萨科微MC34063降压电路原理：

3.1.1．比较器的反相输入端(脚5)通过外接分压电阻R13、R14监视输出电压。其中输出电压Uo=1.25(1+ R14/R13)由公式可知输出电压。仅与R13、R14数值有关，因1．25V为基准电压，恒定不变。若R13、R14阻值稳定，U。亦稳定。

3.1．2脚5电压与内部基准电压1．25V同时送入内部比较器进行电压比较。当脚5的电压值低于内部基准电压(1．25V)时，比较器输出为跳变电压，开启R—S触发器的S脚控制门，R—S触发器在内部振荡器的驱动下，Q端为“1”状态(高电平)，驱动管T2导通，开关管T1亦导通，使输入电压Ui向输出滤波器电容C8充电以提高U。，达到自动控制U。稳定的作用。

3.1.3．当脚5的电压值高于内部基准电压(1．25V)时，R—S触发器的S脚控制门被封锁，Q端为“0”状态(低电平)，T2截止，T1亦截止。振荡器的Ipk 输入(脚7)用于监视开关管T1的峰值电流，以控制振荡器的脉冲输出到R—S触发器的Q端。脚3外接振荡器所需要的定时电容C7电容值的大小决定振荡器频率的高低，亦决定开关管T1的通断时间。

3.2.萨科微MC34063降压电路典型应用BOM物料表

Comment	Designator	Quantity
SMD,D16xL16.5mm 47uF/35V	C6	1
0603 470pF	C7	1
SMD,D16xL16.5mm 470uF/16V	C8	1
1N5819 SOD-123	D4	1
SMD,6x6mm 220uH	L2	1
0805 0.33Ω	R10	1
0603 1.2K	R13	1
0603 3.6K	R14	1
萨科微MC34063 SOP-8	U4	1

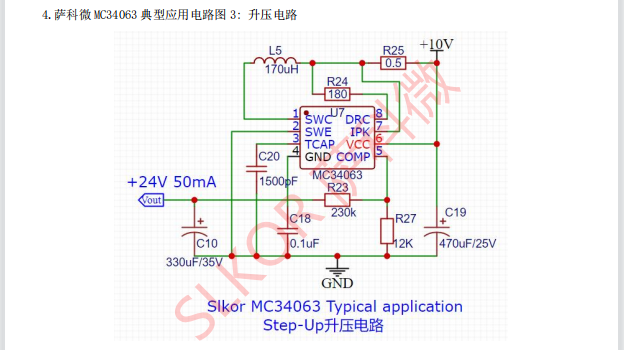

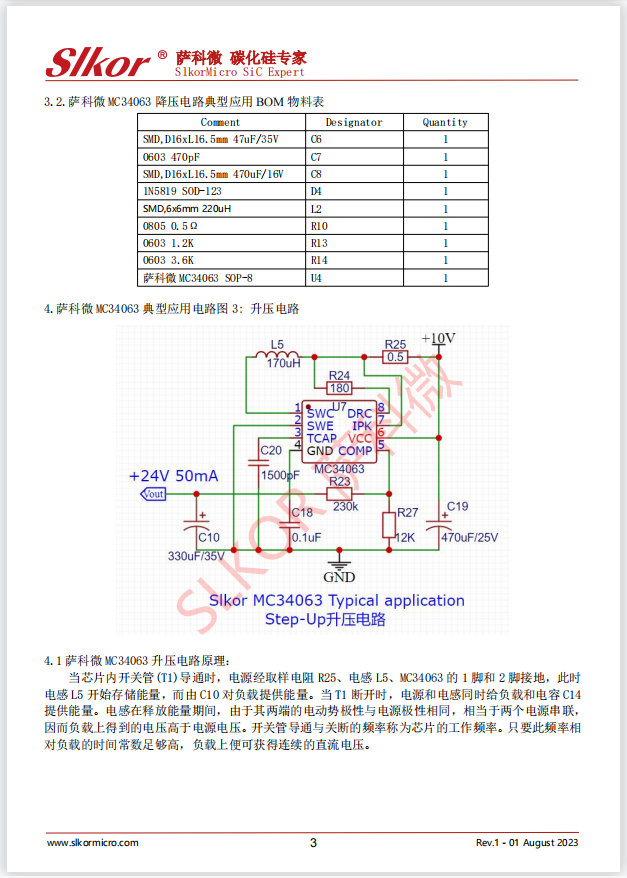

4.萨科微MC34063典型应用电路图3: 升压电路

4.1萨科微MC34063升压电路原理：

当芯萨科微（www.slkormicro.com）MC34063片内开关管(T1)导通时，电源经取样电阻R25、电感L5、MC34063的1脚和2脚接地，此时电感L5开始存储能量，而由C10对负载提供能量。当T1断开时，电源和电感同时给负载和电容C14提供能量。电感在释放能量期间，由于其两端的电动势极性与电源极性相同，相当于两个电源串联，因而负载上得到的电压高于电源电压。开关管导通与关断的频率称为芯片的工作频率。只要此频率相对负载的时间常数足够高，负载上便可获得连续的直流电压。

4.2科微MC34063升压电路典型应用 BOM物料表

Comment	Designator	Quantity
SMD,D16xL16.5mm470uF/25V	C19	1
0603 0.1uF	C18	1
0603 1500pF	C20	1
SMD,D16xL16.5mm 330uF/35V	C10	1
SMD,6x6mm 170uH	L5	1
0603 230K	R23	1
0603 180Ω	R24	1
0603 12K	R27	1
0805 0.33Ω	R25	1
萨科微MC34063 SOP-8	U7	1

5.萨科微给应用工程师几点建议：

5.1选用带屏蔽结构的平面电感或者一体化合金电感，注意其饱和电流要大于输出晶体管工作电流。

5.2电路使用的电解电容必须是高频低阻抗类型的。

5.3必须选用肖特基二极管或者超快恢复二极管，如1N5818,1N5819,1N5820等，建议使用萨科微（www.slkormicro.com）品牌产品。

5.4如IPK脚和供电电源之间电阻值取较小值时，（不小于0.33R）输出短路时容易烧坏芯片。

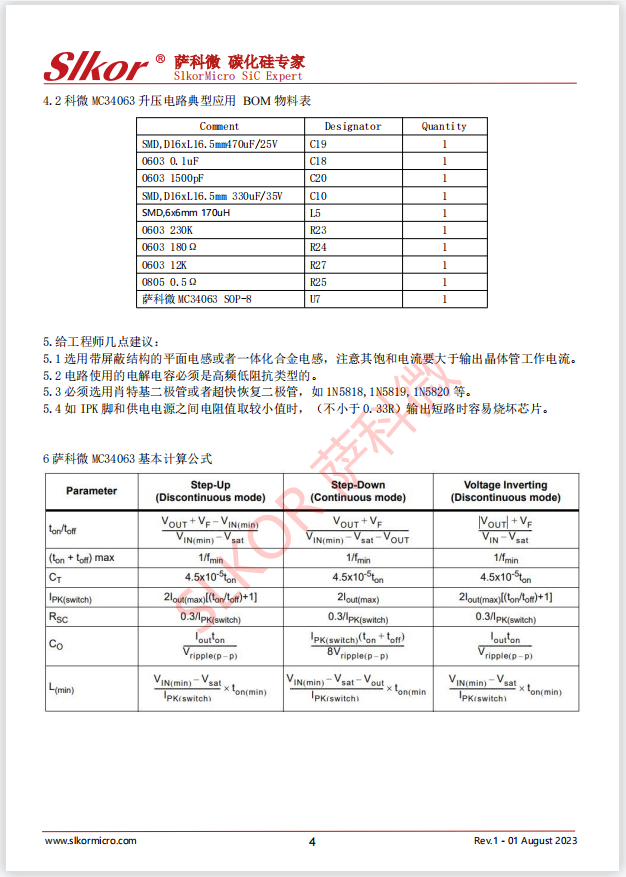

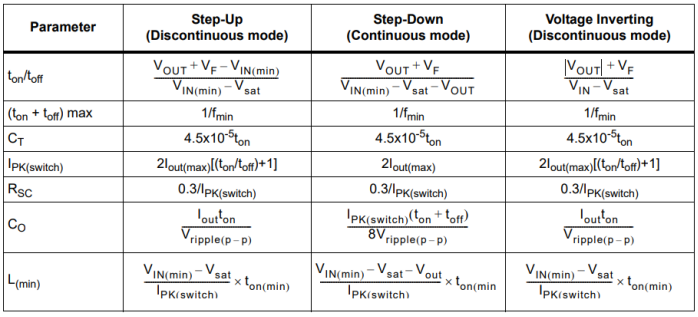

6. 萨科微MC34063基本的应用计算公式：

萨科微半导体slkor（www.slkormicro.com）用于工业和军工产品有：碳化硅SiC SBD、碳化硅SiC MOS管、IGBT管、第五代超快恢复功率二极管等，满足新能源汽车、高端装备、通讯电力设备、太阳能光伏、医疗设备等行业对高性能产品的需求；应用于民用消费类产品有：高中低压的MOS管、可控硅、桥堆等功率器件，肖特基二极管、ESD静电保护二极管、TVS瞬态抑制二极管、通用二极管、三极管，和电源管理芯片LDO、AC-DC芯片、霍尔HALL磁性开关传感器、高速光耦等系列产品，在智能手机、手提电脑、机器人、智慧家居、物联网、车联网、LED户外照明、3C数码产品，还有老人手机、USB小电风扇、电动牙刷、BT蓝牙音箱、可充电键鼠等产品得到广泛的应用。萨科微还将推出更多数字和模拟集成电路产品，为客户提供更专业和更*的服务。

萨科微MC34063方案详图：
