萨科微告诉你怎么看运算放大器的电源电压、工作电源电压范围。
.最大额定项目是指即便是瞬间性的也是不可超越的条件。施加了超过 .最大额定值的电压或在 .最大额定值规定的温度环境外使用时，可能会导致IC的特性退化或损坏。

电源电压、工作电源电压范围

.最大额定电源电压是指，保证内部电路的特性无退化、无损坏的前提下，运算放大器的正侧电源引脚(VCC引脚)和负侧电源引脚(VEE引脚)间可施加的最大电源电压。

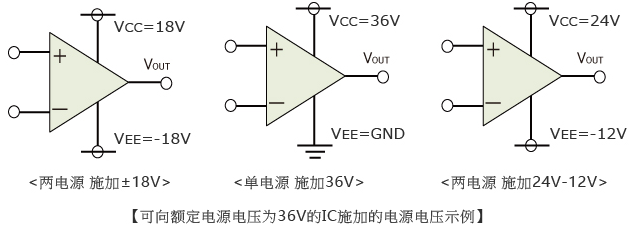

表示 .最大额定电源电压为36V的运算放大器、比较器中可施加的电源电压示例。

.最大额定电源电压表示 VCC引脚与VEE引脚间的电压差，使用时需要避免使 (VCC-VEE)的值超出 .最大额定电源电压值。
因此，给 VCC引脚施加24[V]、给VEE引脚施加-12[V]时，引脚间的电压差为36V，不会产生特性退化或损坏的问题。
必须注意的是， .最大额定电源电压与工作电源电压的含义不同。
.最大额定电源电压是表示不引起IC特性退化或损坏的范围内可施加的最大电源电压值，并非可维持规格、特性的电压范围。
为了发挥规格中保证的特性，需要使用工作电源电压范围内的电压值。
但是，有些产品也存在 .最大额定电源电压与工作电源电压的最大值相同的情况。
