肖特基二极管都有哪些优点和不足?

发布时间:2023-03-17作者来源:萨科微浏览:1587

肖特基二极管是一种热载流子二极管,在低压、大电流输出场合用作高频整流,IC及TTL集成电路中也有广泛应用。肖特基二极管(SBD)表现出来的优势还是比较突出的,自然它也有它的不足之处。

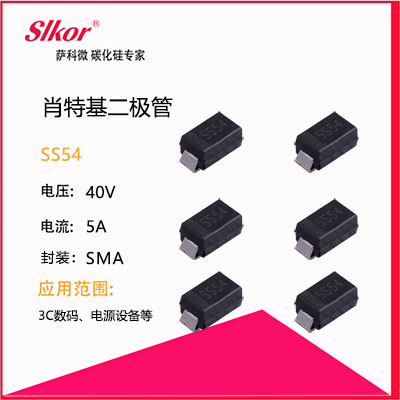

萨科微Slkor肖特基二极管SS54

优点

SBD具有开关频率高和正向压降低等优点,但其反向击穿电压比较低,大多不高于60V,Max仅约100V,以致于限制了其应用范围。像在开关电源(SMPS)和功率因数校正(PFC)电路中功率开关器件续流二极管、变压器次级用100V以上的高频整流二极管、RCD缓冲器电路中用600V~1.2kV的高速二极管以及PFC升压用600V二极管等,只有使用快速恢复外延二极管(FRED)和超快速恢复二极管(UFRD)。UFRD的反向恢复时间Trr也在20ns以上,根本不能满足像空间站等领域用1MHz~3MHz的SMPS需要。即使是硬开关为100kHz的SMPS,由于UFRD的导通损耗和开关损耗均较大,壳温很高,需用较大的散热器,从而使SMPS体积和重量增加,不符合小型化和轻薄化的发展趋势。因此,发展100V以上的高压SBD,一直是人们研究的课题和关注的热点。近几年,SBD已取得了突破性的进展,150V和 200V的高压SBD已经上市,使用新型材料制作的超过1kV的SBD也研制成功,从而为其应用注入了新的生机与活力。

缺点

肖特基二极管大的缺点是其反向偏压较低及反向漏电流偏大,像使用硅及金属为材料的肖特基二极体,其反向偏压额定耐压[敏感词]只到 50V,而反向漏电流值为正温度特性,容易随着温度升高而急遽变大,实物设计上需注意其热失控的隐忧。为了避免上述的问题,肖特基二极体实际使用时的反向偏压都会比其额定值小很多。不过肖特基二极体的技术也已有了进步,其反向偏压的额定值[敏感词]可以到200V。



肖特基势垒二极管至产品详细网页
