IGBT的应用范围是多少？可应用在哪些领域？

电子百科|Electronic-encyclopedia|

2022-12-15 16:31:01 830

功率半导体的应用范围

功率半导体分为以元件单位构成的分立式元器件 (Discrete) 部件和由该基本部件组成的模块 (Module)。
IGBT也同样存在分立式元器件和模块之分，并分别有其适合的应用范围。

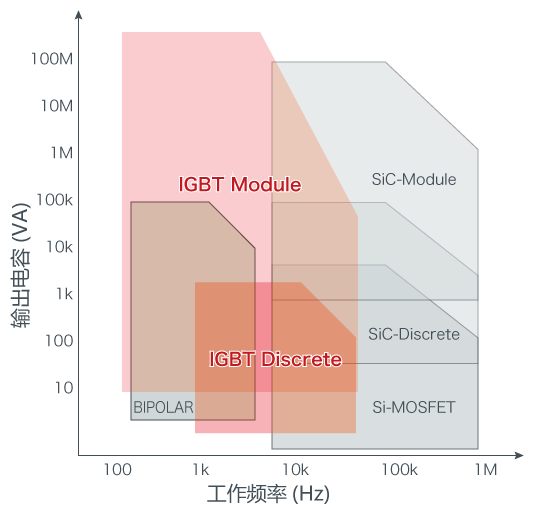

下图所示为以IGBT为主的功率半导体在开关（工作）频率与输出电容关系图中的应用范围。

【功率半导体的应用范围】

作为功率半导体的IGBT被应用于从车载用途到工业设备、消费电子等各种用途。从以电车及HEV/EV等高输出电容的三相电机控制逆变器用途，到UPS、工业设备电源等的升压控制用途、IH(电磁感应加热)家用炊具的共振用途等，其用途正在逐渐扩大。

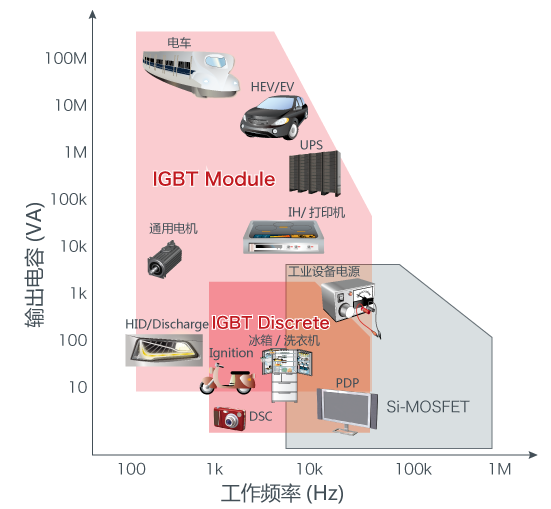

下图对IGBT的应用领域进行了汇总。

【IGBT的应用领域】
