运算放大器的电路结构是怎样的,与比较器相比有何不同?

发布时间:2022-12-01作者来源:萨科微浏览:1556

运算放大器(运放)与比较器电路结构非常相似,经常会有人分不清两者,下边给大家详细说明一下,运算放大器的电路结构是怎样的,与比较器相比有何不同?

运算放大器的电路结构

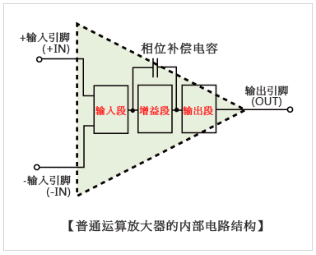

运算放大器的内部电路结构如下所示。
一般由输入段、增益段、输出段等3段电路构成。
输入段由差分放大段构成,用于放大两个引脚间的电压差。 另外,同相信号成分(引脚间无电位差,输入相等电压的状态)不放大,起抵消作用。
若仅靠该差分放大电路,则增益不足,因此使用增益段进一步增加运算放大器的开放增益。
普通运算放大器的增益段间连接了防振相位补偿电容。
为了避免因受输出引脚上连接的电阻等的负载的影响使运算放大器的特性发生变化,作为缓冲器连接了输出段
负载引起的输出特性的变化(失真、电压下降等)主要由输出段的电路结构和电流能力决定。
一般输出段的种类有A类、B类、C类、AB类输出电路,这是根据输出电路中流动的驱动电流量(偏压的差别)进行分类的。根据驱动电流量的不同,输出段发生的失真系数水平会发生变化。
一般电路失真的顺序从小到大依次为A类、AB类、B类、C类。



比较器的电路结构

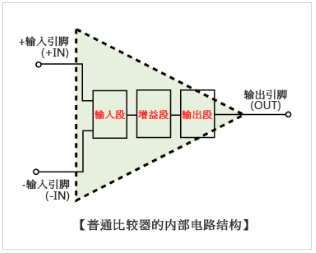

比较器的电路结构如下所示。
电路结构基本与运算放大器相同,但由于未考虑构成负反馈电路使用的情况,因此未内置防振用相位补偿电容。
由于相位补偿电容可限制输入输出间的工作速度,因此与运算放大器相比,响应时间明显提高。
比较器的输出电路形式主要分为集电极开路(漏极开路)型和推挽输出型。



以上就是运算放大器与比较器的电路结构图,大家也不难看出它们直接的区别所在。
