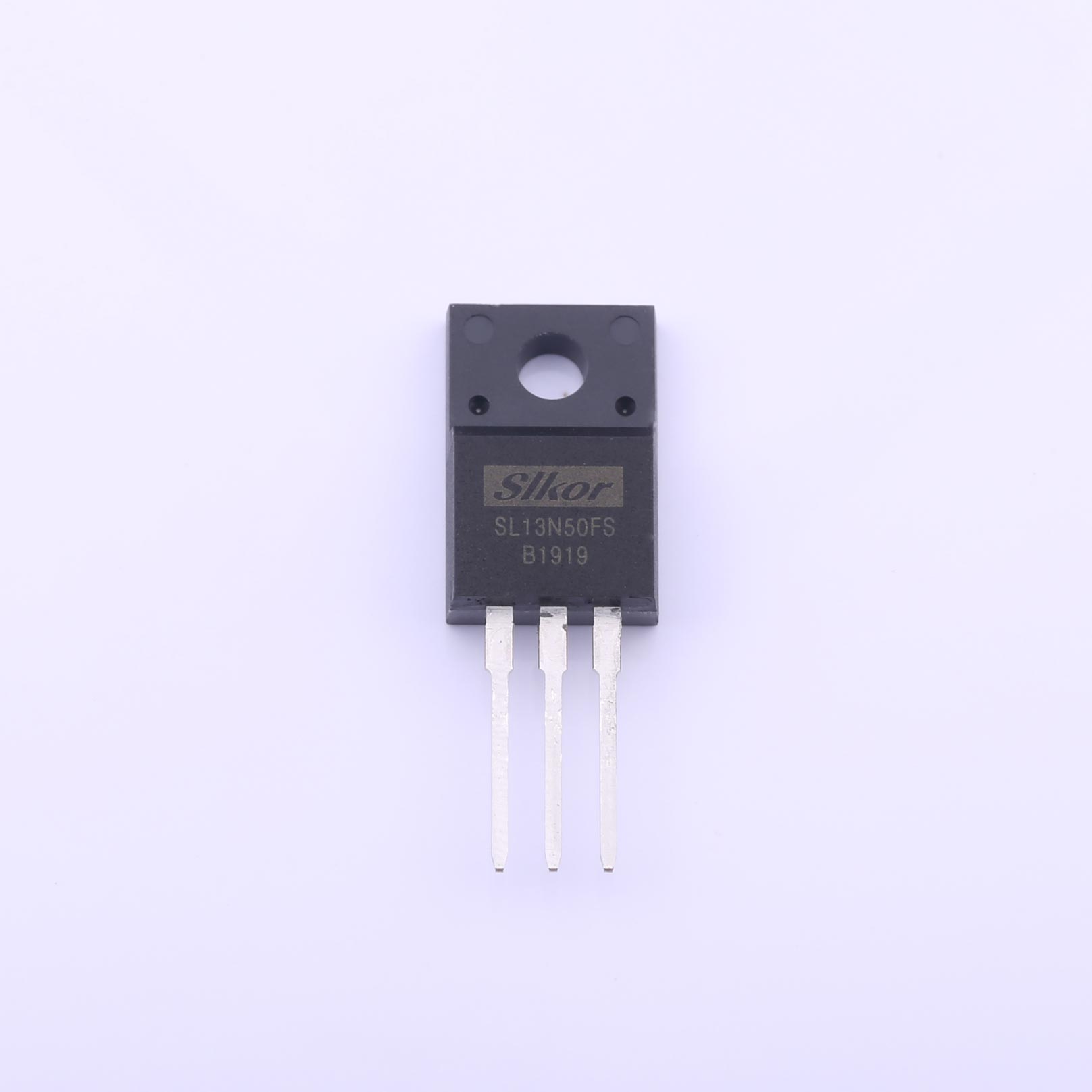

产品名称：高压MOS管 SL13N50FS
封装类型：TO-220F
概述：
SL13N50FS是萨科微slkor一款高性能N沟道MOS管，适用于各种高压开关应用。该器件具有优秀的低导通电阻、低开关损耗和快速开关速度，可提高系统效率和可靠性。
应用领域：
- 电源转换器
- 电机驱动器
- 照明应用
性能参数：
| 参数 | 符号 | 值 |
|---|---|---|
| 漏源电压 | Vdss | 500V |
| 连续漏极电流 | Id | 13A |
| 功率 | Pd | 50W |
| 导通电阻 | RDS(on)@Vgs,Id | 520mΩ@10V,6.5A |
| 阈值电压 | Vgs(th)@Id | 4V@250μA |
封装和引脚定义：
| 序号 | 引脚名称 | 描述 |
|---|---|---|
| 1 | Gate | 栅极 |
| 2 | Drain | 漏极 |
| 3 | Source | 源极 |
总结：
SL13N50FS是萨科微slkor一款高可靠性、高性能的N沟道MOS管，适用于各种高压开关应用。其优秀的导通电阻和开关特性可以显著提高系统效率和可靠性，是电源转换器、电机驱动器和照明应用等领域的理想选择。
关于萨科微 Slkor：
萨科微 Slkor是一家致力于提供高品质、高性能半导体器件的制造商，拥有先进的技术和严格的质量控制体系，为客户的设计提供最佳的解决方案和支持
| 文件名称 | 标题 | 说明 |
|---|---|---|
| SL13N50FS.pdf | SL13N50FS | - |
