充电桩CP通信工程完整性模块

发布时间:2022-07-20作者来源:印宁华浏览:3392


2022-06-21 深圳 南山 , 业内领先的工程类工业总线及电源完整性解决方案供应商大印蓝海发布新能源汽车充电桩CP通信滤波降噪模块


伴随我国新能源汽车利好政策陆续出台,城市交通系统纷纷推出新能源公交车,加上工厂、仓库也逐步应用新能源 AGV,充电桩的需求量日增月益。预计 2022年,我国将拥有分布式充电桩 980 万,集中式充电桩 4.2 万。充电桩的身影将出现在社会的各个角落,与生活、生产环环相扣,充电桩通讯系统智能升级势在必行。

客户挑战和需求

客户计划服务约 9000 辆电动大巴,需布局智能化充电桩网络。通过为充电桩安装主控箱,快捷采集分析数据,预测大巴充电时间,并进行预防性维护,从而保证充电的效率,减少企业的经济成本。
同时,客户地处深圳,气候炎热潮湿,主控箱若无法应对户外应用场景便会影响交通系统的正常运行,这意味着通讯设备必须达到相应防护等级。
新能源大巴运输客流途中需要根据用电情况决定进站充电时间,合理的充电决策有助于降低总成本,提高运输效率。

运作环境温度高、湿度大,必须确保通讯设备哪怕在湿度高达95% 的情况下也可正常运作。如遇雷雨天气,须能克服充放电过程中出现的浪涌高压等异常状况。
实现与周边不同充电桩通讯的互联互通,形成智能化网络。
充电桩主控箱布局复杂,涉及环节众多,从设计到维护都具有挑战性。




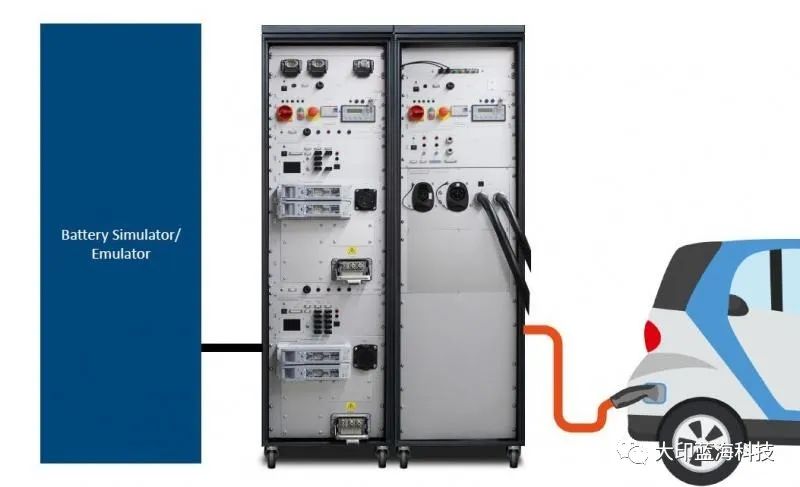

关于新能源汽车充电桩CP通信

充电桩上的CP通信主要是用于交流充电。也就是我们所称的慢充。而CP是属于我们的确认连接线。一方面是为了确定我们枪与座之间的连接。另一方面是用来传输我们充电桩,能提供的[敏感词]电流信号。


CP信号全称为控制引导功能信号 Control Pilot function,该信号主要用于监控电动汽车和电动汽车供电设备之间(充电桩)交互的功能。其实很简单,CP信号就是汽车和充电桩之间的握手通信的PWM脉冲调制信号。

交流充电桩上才有CP这个信号,CP的定义为控制引导信号。

作用:充电桩和充电车,无其他通讯信号,只能由CP的信号来判断、控制充电状态和充电电流大小。

充电状态是CPPE电压信号来决定,充电电流大小是PWM波的占空比来决定。
CP信号对应到充电枪的几个状态,但需要说明的是PWM信号的占空比表示为充电桩[敏感词]能提供的充电电流数据。PWM信号的幅值表示充电枪的不同状态序号。

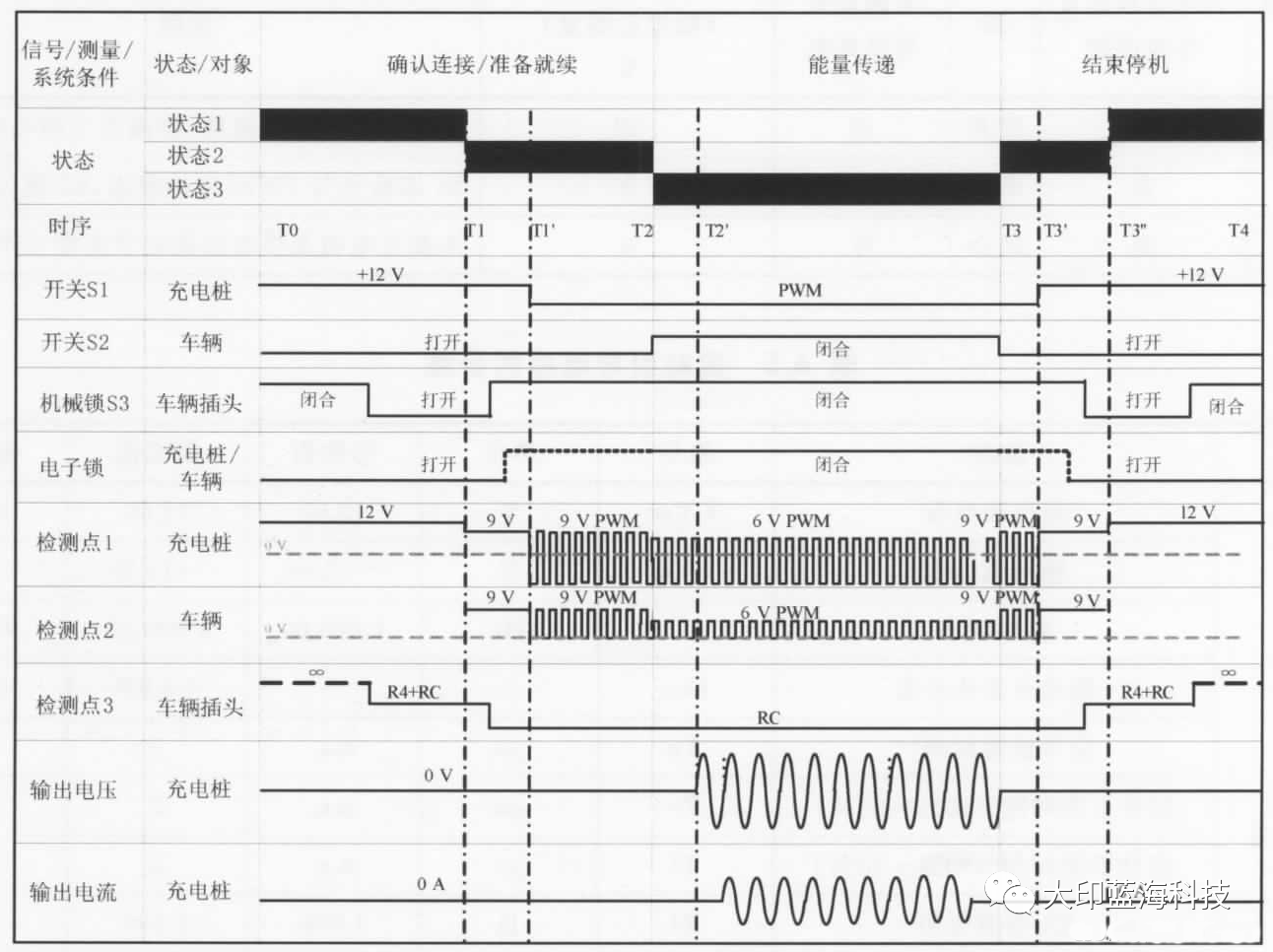

CP通信流程:




新能源充电桩CP通信抗干扰滤波器
PWM脉宽调制EMC降噪电机驱动控制


数据通信滤波器相关延伸应用领域

超强数据抗干扰滤波器/控制信号/消防信号隔离器/对讲系统降噪器

BLDC直流无刷-步进电机PWM开关量共模降噪抗干扰滤波器/保护器

开关量整形抗干扰滤波器/控制信号/消防隔离器/通信对讲降噪器

数字信号整形器/数字共模抗扰/数字信号滤波器/数字信号降噪器

激光测距-PWM数据信号滤波器/ PWM脉冲信号共模干扰降噪滤波器

矿用气体检测控制信号抗扰滤波器/总线抗扰隔离器

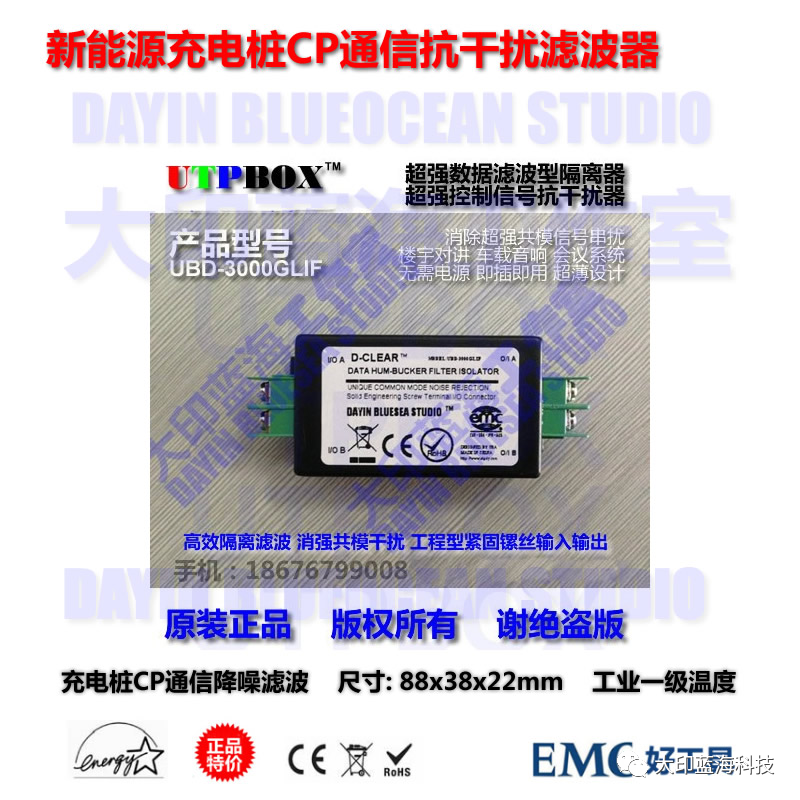

产品型号 UBD-3000GLIF


产品图片



UBD-3000GLIF PWM数据抗干扰滤波器

产品特点:


高性能超强共模干扰抑制,高达68dB的共模抑制比

本机小于0.3dB的[敏感词]损耗 大于18dB的线路回损

超强-超低频交流市电(50-100HZ)共缆串扰抑制

支持新版充电桩CP通信 +/-12V @1KHz PWM总线标准

高达10MHz@正弦带宽,48dB CMRR@1KHz共模抑制

支持低压电源与数据信号共缆串扰共模隔离抑制

支持数据源高阻抗输出 国际电缆传输距离大于500

无需电源 无需设置 支持热插拔 即插即用 绿色环保

防老化ABS超薄型机壳 防老化 (防水型可选)

7.5宽大镙丝接线端子 确保稳定可靠

-45度至+85度工业一级产品设计

绿色RHOS 符合CE/FCC国际认证

100%灌封,防水防潮耐化学性抗震动

安装尺寸:88X38X22mm






产品应用:

新能源充电桩智能通信 特斯拉超级工厂 北汽新能源汽车 CP脉宽调制PWM通信总线抗扰 新能源EMC实验室 工业光电控制 精密数据采集处理 楼宇对讲系统 激光测距数据采集 消防系统指挥系统 多媒体数字标牌

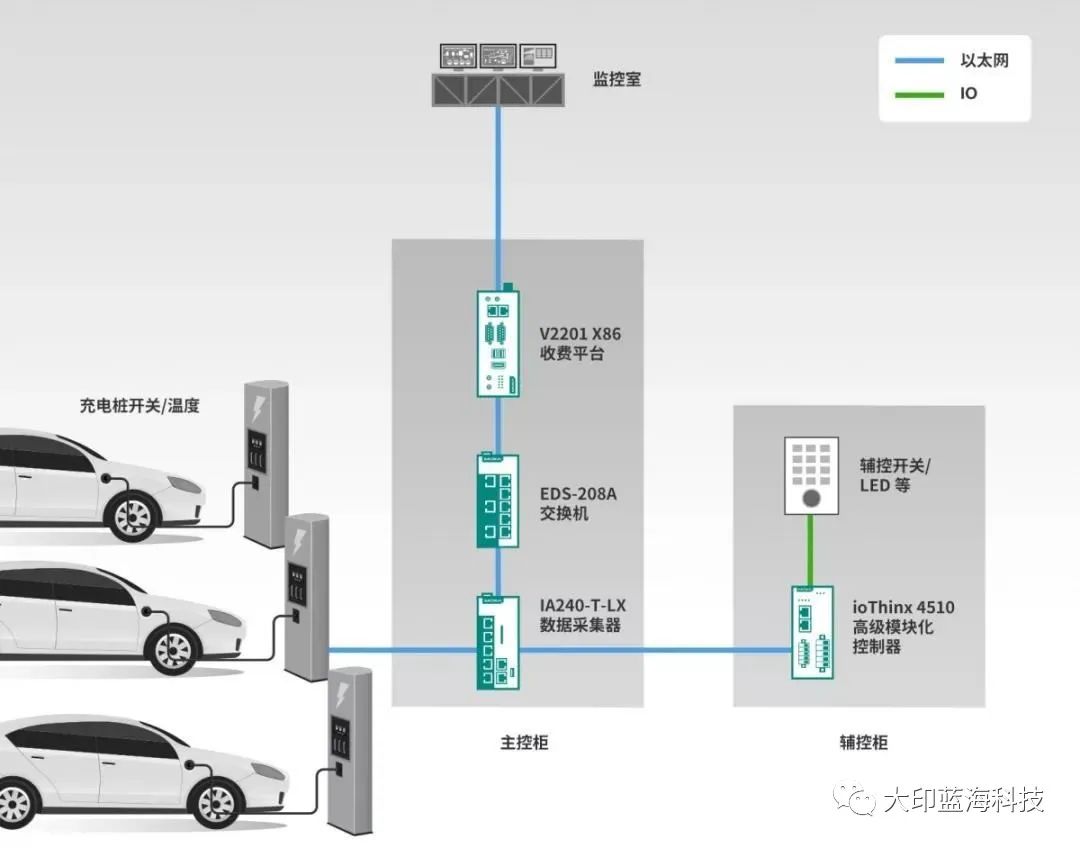

充电桩通信系统智能升级
