所谓IGBT(绝缘栅双极型晶体管），是由 BJT(双极结型晶体三极管) 和 MOS(绝缘栅型场效应管) 组成的复合全控型-电压驱动式-功率半导体器件,其具有自关断的特征。
简单讲，是一个非通即断的开关，IGBT没有放大电压的功能，导通时可以看做导线，断开时当做开路。IGBT融合了BJT和MOSFET的两种器件的优点，如驱动功率小和饱和压降低等。

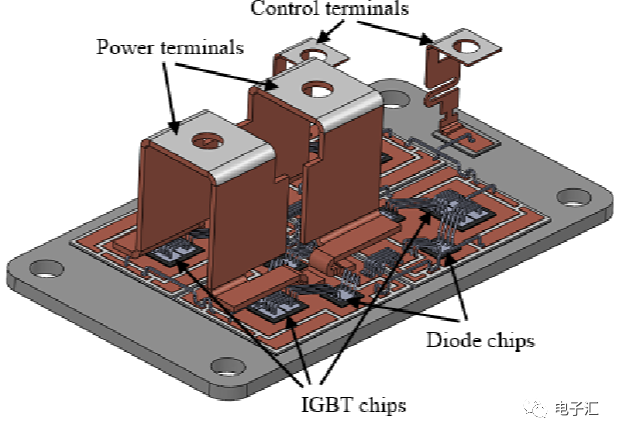

而平时我们在实际中使用的IGBT模块是由IGBT与FWD（续流二极管芯片）通过特定的电路桥接封装而成的模块化半导体产品，具有节能、安装维修方便、散热稳定等特点。

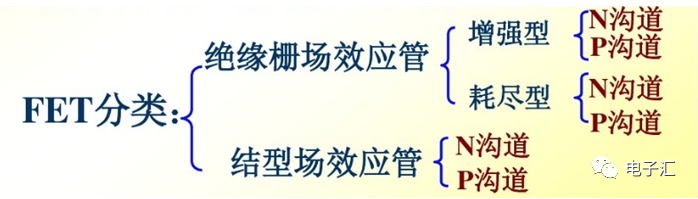

前面介绍了Power MOSFET，而IGBT其实本质上还是一个场效应晶体管，从结构上看和Power MOSFET非常接近，就在背面的漏电极增加了一个P+层，我们称之为Injection Layer (名字的由来等下说).。在上面介绍的Power MOSFET其实根本上来讲它还是传统的MOSFET，它依然是单一载流子(多子)导电，所以我们还没有发挥出它的 .性能。所以后来发展出一个新的结 构，我们如何能够在Power MOSFET导通的时候除了MOSFET自己的电子我还能从漏端注入空穴不就可以了吗？所以自然的就在漏端引入了一个P+的injection layer (这就是名字的由来)，而从结构上漏端就多了一个P+/N-drift的PN结，不过他是正偏的，所以它不影响导通反而增加了空穴注入效应，所以它的特性就类似BJT了有两种载流子参与导电。所以原来的source就变成了Emitter，而Drain就变成了Collector了。
从上面结构以及右边的等效电路图看出，它有两个等效的BJT背靠背链接起来的，它其实就是PNPN的Thyristor(晶闸管)，这个东西不是我们刻意做的，而是结构生成的。我在5个月前有篇文章讲Latch-up(http://ic-garden.cn/?p=511)就说了，这样的结构最要命的东西就是栓锁(Latch-up)。而控制Latch-up的关键就在于控制Rs，只要满足α1+α2<1就可以了。
另外，这样的结构好处是提高了电流驱动能力，但坏处是当器件关断时，沟道很快关断没有了多子电流，可是Collector (Drain)端这边还继续有少子空穴注入，所以整个器件的电流需要慢慢才能关闭(拖尾电流, tailing current)，影响了器件的关断时间及工作频率。这个可是开关器件的大忌啊，所以又引入了一个结构在P+与N-drift之间加入N+buffer层，这一层的作用就是让器件在关断的时候，从Collector端注入的空穴迅速在N+ buffer层就被复合掉提高关断频率，我们称这种结构为PT-IGBT (Punch Through型)，而原来没有带N+buffer的则为NPT-IGBT。
一般情况下，NPT-IGBT比PT-IGBT的Vce(sat)高，主要因为NPT是正温度系数(P+衬底较薄空穴注入较少)，而PT是负温度系数(由于P衬底较厚所以空穴注入较多而导致的三极管基区调制效应明显)，而Vce(sat)决定了开关损耗(switch loss)，所以如果需要同样的Vce(sat)，则NPT必须要增加drift厚度，所以Ron就增大了。
