电机控制-软启动器

印宁华|Indining China|

2024-08-08 12:23:40 873

电机软启动的电压由零慢慢提升到额定电压，这样电机在启动过程中的启动电流，就由过去过载冲击电流不可控制变成为可控制。并且可根据需要调节启动电流的大小。电机启动的全过程都不存在冲击转矩，而是平滑的启动运行。

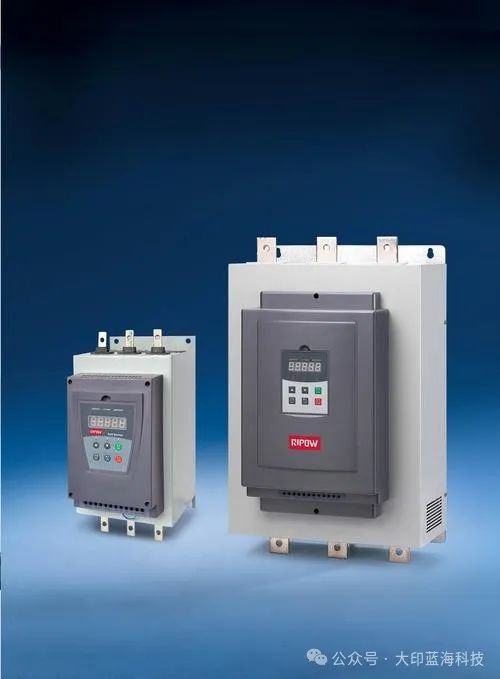

电机软启动器是采用电力电子技术，微处理技术及现代控制理论而设计生产的具有当今国际先进水平的新型起动设备。该产品能有效地限制交流异步电动机起动时的起动电流，可广泛应用于风机、水泵、输送类及压缩机等负载，是传统的星/三角转换、自耦降压、磁控降压等降压设备的理想换代产品。

简介

软启动器（soft starter）是一种集电机软起动、软停车、多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。它的主要构成是串接于电源与被控电机之间的三相反并联晶闸管及其电子控制电路。运用不同的方法，控制三相反并联晶闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。软起动器和变频器是两种完全不同用途的产品。变频器是用于需要调速的地方，其输出不但改变电压而且同时改变频率；软起动器实际上是个调压器，用于电机起动时，输出只改变电压并没有改变频率。变频器具备所有软起动器功能，但它的价格比软起动器贵得多，结构也复杂得多。电动机软起动器是运用串接于电源与被控电机之间的软启动器，控制其内部晶闸管的导通角，使电机输入电压从零以预设函数关系逐渐上升，直至启动结束，赋予电机全电压，即为软启动，在软起动过程中，电机起动转矩逐渐增加，转速也逐渐增加。

起动方式
软起动一般有下面几种起动方式：（1）斜坡升压软起动；（2）斜坡恒流软起动；（3）阶跃起动；（4）脉冲冲击起动；

运用串接于电源与被控电机之间的软起动器，控制其内部晶闸管的导通角，使电机输入电压从零以预设函数关系逐渐上升，直至起动结束，赋予电机全电压，即为软起动，软起动器在软起动过程中，电机起动转矩逐渐增加，转速也逐渐增加。软起动一般有下面几种起动方式。

斜坡升压

这种起动方式最简单，不具备电流闭环控制，仅调整晶闸管导通角，使之与时间成一定函数关系增加。其缺点是，由于不限流，在电机起动过程中，有时要产生较大的冲击电流使晶闸管损坏，对电网影响较大，实际很少应用。

斜坡恒流

这种起动方式是在电动机起动的初始阶段起动电流逐渐增加，当电流达到预先所设定的值后保持恒定（t1至t2阶段），直至起动完毕。起动过程中，电流上升变化的速率是可以根据电动机负载调整设定。电流上升速率大，则起动转矩大，起动时间短。该起动方式是应用最多的起动方式，尤其适用于风机、泵类负载的起动。

阶跃起动

开机，即以最短时间，使起动电流迅速达到设定值，即为阶跃起动。通过调节起动电流设定值，可以达到快速起动效果。

脉冲冲击起动

在起动开始阶段，让晶闸管在极短时间内，以较大电流导通一段时间后回落，再按原设定值线性上升，连入恒流起动。该起动方法，在一般负载中较少应用，适用于重载并需克服较大静摩擦的起动场合。软起动与传统减压起动方式的不同之处在哪里？笼型电机传统的减压起动方式有Y-q 起动、自耦减压起动、电抗器起动等。这些起动方式都属于有级减压起动，存在明显缺点，即起动过程中出现二次冲击电流。软起动与传统减压起动方式的不同之处是：（1）无冲击电流。软起动器在起动电机时，通过逐渐增大晶闸管导通角，使电机起动电流从零线性上升至设定值。（2）恒流起动。软起动器可以引入电流闭环控制，使电机在起动过程中保持恒流，确保电机平稳起动。（3）根据负载情况及电网继电保护特性选择，可自由地无级调整至最佳的起动电流。适用于重载并需克服较大静摩擦的起动场合，比如风机。

电压双斜坡

在起动过程中，电机的输出力矩随电压增加，在起动时提供一个初始的起动电压Us，Us根据负载可调，将Us调到大于负载静磨擦力矩，使负载能立即开始转动。这时输出电压从Us开始按一定的斜率上升(斜率可调)，电机不断加速。当输出电压达到达速电压Ur时，电机也基本达到额定转速。软起动器在起动过程中自动检测达速电压，当电机达到额定转速时，使输出电压达到额定电压。

限流起动

就是电机的起动过程中限制其起动电流不超过某一设定值(Im)的软起动方式。其输出电压从零开始迅速增长，直到输出电流达到预先设定的电流限值Im，然后保持输出电流I这种起动方式的优点是起动电流小，且可按需要调整。对电网影响小，其缺点是在起动时难以知道起动压降，不能充分利用压降空间。

工作原理

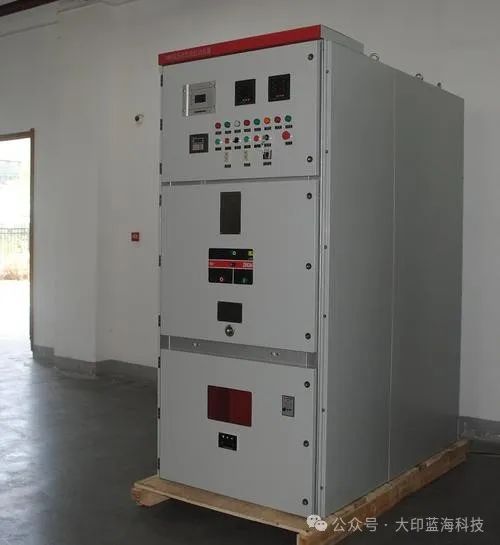

完整的QB-H系列软起动装置是由一台软起动柜和一台高压开关柜组成。高压开关柜部分包括：高压负荷开关、高压熔断器、电压互感器等;软起动柜部分包括：晶闸管组件、高压真空接触器、过压保护器、电压互感器、电流互感器、电流变换器以及由DSP和光纤组成的控制系统。

电机软启器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。这种电路如三相全控桥式整流电路。使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。待电机达到额定转速时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转速逐渐下降到零，避免自由停车引起的转矩冲击。

传统区别
无冲击电流
软启动器在起动电机时，通过逐渐增大晶闸管导通角，使电机起动电流从零线性上升至设定值。对电机无冲击，提高了供电可靠性，平稳起动，减少对负载机械的冲击转矩，延长机器使用寿命。

有软停车功能

即平滑减速，逐渐停机，它可以克服瞬间断电停机的弊病，减轻对重载机械的冲击，避免高程供水系统的水锤效应，减少设备损坏。

起动参数可调

根据负载情况及电网继电保护特性选择，可自由地无级调整至最佳的起动电流。

大型电机
当前我国经济已经进入了一个新的发展阶段，大型企业和大型装备越来越多，大型电机（5000kW～60000kW）的应用越来越多，大型电机的起动方法也越来越受到人们的重视。

社会发展是有阶段性的。在不同阶段，人们的生产手段、生产工具和生活用品都有很大的不同。上世纪80～90年代，我国的经济实力尚较薄弱，当时的小水泥和小钢铁发展很快，1000kW～4000kW电机的应用增长很快，与当时的经济基础相适应的液态起动装置出现，它经济实用，解决了电机起动中的一些问题。对当时的经济发展起到了一定的作用。到世纪之交时期，我国经济实力已有较大的发展，生产手段和生产工具亦有了较大发展，电机容量也有了很大增长，人们开始不满足液态起动装置的低性能，于是晶闸管串联式（固态）软起动装置的应用开始增加，继而又出现了开关变压器式软起动装置和磁饱和电抗器式（磁控）起动装置，变频装置用于电机软起动的情况也越来越多，当前这四种产品是大型电机起动市场的主流产品，液态起动装置则应用在小型（5000kW以下）电机上较多。另外，两种老式起动方法（自耦变压器和变压器-电动机组）也常常出现在20000kW以下电机的起动上。

大型电机驱动的设备一般都是企业的核心设备，直接影响企业的生产状况，因此人们应该对其起动给予特别的关注，合理的选择起动装置将给企业带来很大的经济效益。但是电机起动技术毕竟不是一个企业的核心技术，许多企业的电气工作者很少有时间来研究各种起动方法之间的差别，往往会造成不恰当的选择，有时甚至不得不做出第二次选择，给企业造成不应有的损失。因此，如实地说明各种起动方法的性能及其差别是非常重要的。

电动机直接全压起动的危害性及软起动好处
⒈ 引起电网电压波动，影响同电网其它设备的运行
交流电动机在全压直接起动时，起动电流会达到额定电流的4~7倍，当电机的容量相对较大时，该起动电流会引起电网电压的急剧下降，影响同电网其它设备的正常运行。软起动时，起动电流一般为额定电流的2~3倍，电网电压波动率一般在10%以内，对其它设备的影响非常小。

⒉ 对电网的影响
对电网的影响主要表现在两个方面：
①超大型电机直接起动的大电流对电网的冲击几乎类似于三相短路对电网的冲击，常常会引发功率振荡，使电网失去稳定。
②起动电流中含有大量的高次谐波，会与电网电路参数引起高频谐振，造成继电保护误动作、自动控制失灵等故障。软起动时起动电流大幅度降低，以上影响可完全免除。

⒊ 伤害电机绝缘，降低电机寿命
①大电流产生的焦耳热反复作用于导线外绝缘，使绝缘加速老化、寿命降低。
②大电流产生的机械力使导线相互摩擦，降低绝缘寿命。
③高压开关合闸时触头的抖动现象会在电机定子绕组上产生操作过电压，有时会达到外加电压的5倍以上，这样高的过电压会对电机绝缘造成极大伤害。
软起动时，最大电流降低一半左右，瞬间发热量仅为直起的1/4左右，绝缘寿命会大大延长；软起时电机端电压可以从零起调，可完全免除过电压伤害。

⒋电动力对电机的伤害
大电流在电机定子线圈和转子鼠笼条上产生很大的冲击力，会造成夹紧松动、线圈变形、鼠笼条断裂等故障。软起动时，由于最大电流小，则冲击力大大减轻。

⒌ 对机械设备的伤害
全压直接起动时的起动转矩大约为额定转矩的2倍，这么大的力矩突然加在静止的机械设备上，会加速齿轮磨损甚至打齿、加速皮带磨损甚至拉断皮带、加速风叶疲劳甚至折断风叶等等。

软起动的转矩不会超过额定转矩，上述弊端可以完全克服。当采用减压起动时，上述危害只有一定程度的降低；当采用软起动时，上述危害几乎完全消失；独立变压器供电方式直接起动只能在电网电压波动方面有所缓解，而其它方面的危害都照样存在。

超大型电动机的价值都很高，在生产中也都起着核心作用。它的一点故障便会造成很大的经济损失，对它采用完善的保护是非常必要的。比如说对一台电机我们不能指望它的各处绝缘都是完全一致的，可能在某一点就有个薄弱环节，出厂试验时它能通过，但在长时间的冲击下这个薄弱环节会逐渐首先显露出来，使其寿命缩短。如果我们采取软起动，则可以大大延长电机的使用寿命，这两种方案哪一个合算呢？这是显而易见的。

节能
节能运行模式：轻载时降低电压减少了激磁电流，电机电流分为有功分量和无功分量（激磁分量）提高COS∮。节能运行模式：当电动机负载轻时，软启动器在选择节能功能的状态下，PF开关热拨至Y位，在电流反馈的作用下，软启动器自动降低电动机电压。减少了电动机电流的励磁分量。从而提高了电动机的功率因数（COS∮）。（国产软启动器多无此功能）在接触器旁路状态下无法实现此功能。TPF开关提供了节能功能的两种反应时间；正常、慢速。节能运行模式：自动节能运行。（正常、慢速两种反应速度）空载节能40%，负载节能5%。

日常检修
平时注意检查软起动的环境条件，防止在超过其允许的环境条件下运行。注意检查软起动器周围是否有妨碍其通风散热的物体，确保软起动器四周有足够的空间（大于150mm）。定期检查配电线端子是否松动，柜内元器件有否过热、变色、焦臭味等异常现象。定期清扫灰尘，以免影响散热，防止晶闸管因温升过高而损坏，同时也可避免因积尘引起的漏电和短路事故。清扫灰尘可用干燥的毛刷进行，也可用于皮老虎吹和吸尘器吸。对于大块污垢，可用绝缘棒去除。若有条件，可用0.6MPa左右的压缩空气吹除。平时注意观察风机的运行情况，一旦发现风机转速慢或异常，应及时修理（如清除油垢、积尘，加润滑油，更换损坏或变质的电容器）。对损坏的风机要及时更换。如果在没有风机的情况下使用软起动器，将会损坏晶闸管。如果软起动使用环境较潮湿或易结露，应经常用红外灯泡或电吹风烘干，驱除潮气，以避免漏电或短路事故的发生。
