各类比较 .的外部工业总线

RS-232-C总线：
RS-232-C是美国电子工业协会EIA制定的一种串行物理接口标准。RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数。RS-232-C总线标准设有25条信号线，包括一个主通道和一个辅助通道，在多数情况下主要使用主通道，对于一般双工通信，仅需几条信号线就可实现，如一条发送线、一条接收线及一条地线。RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。RS-232-C标准规定，驱动器允许有2500pF的电容负载，通信距离将受此电容限制，例如，采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的通信。

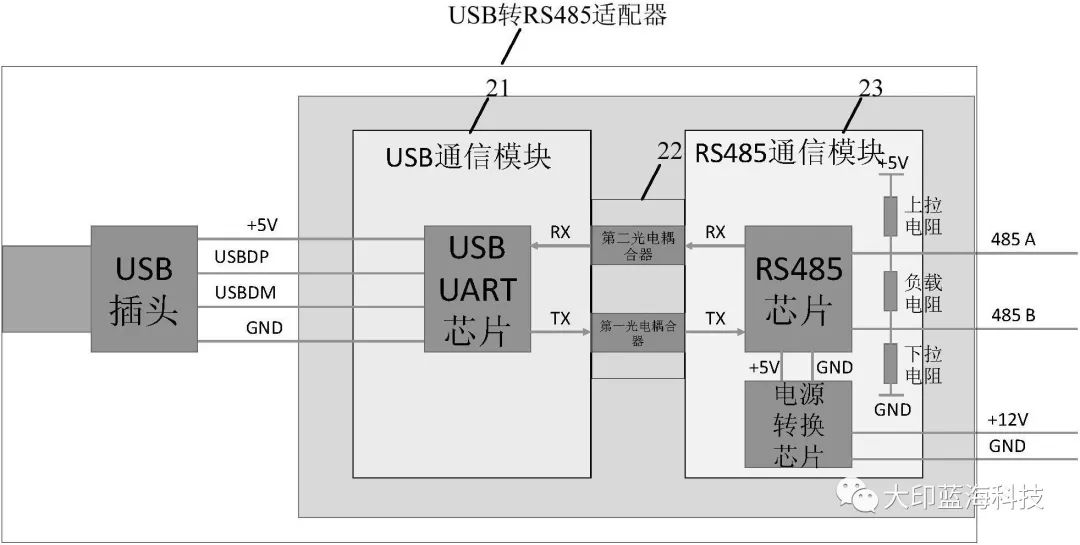

RS-485总线：
在要求通信距离为几十米到上千米时，广泛采用RS-485串行总线标准。RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。加上总线收发器具有高灵敏度，能检测低至200mV的电压，故传输信号能在千米以外得到恢复。RS-485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。RS-485用于多点互连时非常方便，可以省掉许多信号线。应用RS-485可以联网构成分布式系统，其允许最多并联32台驱动器和32台接收器。

IEEE-488总线：
IEEE-488总线用来连接系统，如微计算机、数字电压表、数码显示器等设备及其他仪器仪表均可用IEEE-488总线装配起来。它按照位并行、字节串行双向异步方式传输信号，连接方式为总线方式，仪器设备直接并联于总线上而不需中介单元，但总线上最多可连接15台设备。最大传输距离为20米，信号传输速度一般为500KB/s，最大传输速度为1MB/s。

USB总线：
通用串行总线USB是由Intel、Compaq、Digital、IBM、Microsoft、NEC、NorthernTelecom等7家 . .的计算机和通信公司共同推出的一种新型接口标准。它基于通用连接技术，实现外设的简单快速连接，达到方便用户、降低成本、扩展PC连接外设范围的目的。它可以为外设提供电源，而不像普通的使用串、并口的设备需要单独的供电系统。

另外，汽车电子最近这么火，我们也谈一下汽车网络中的LIN与CAN总线：

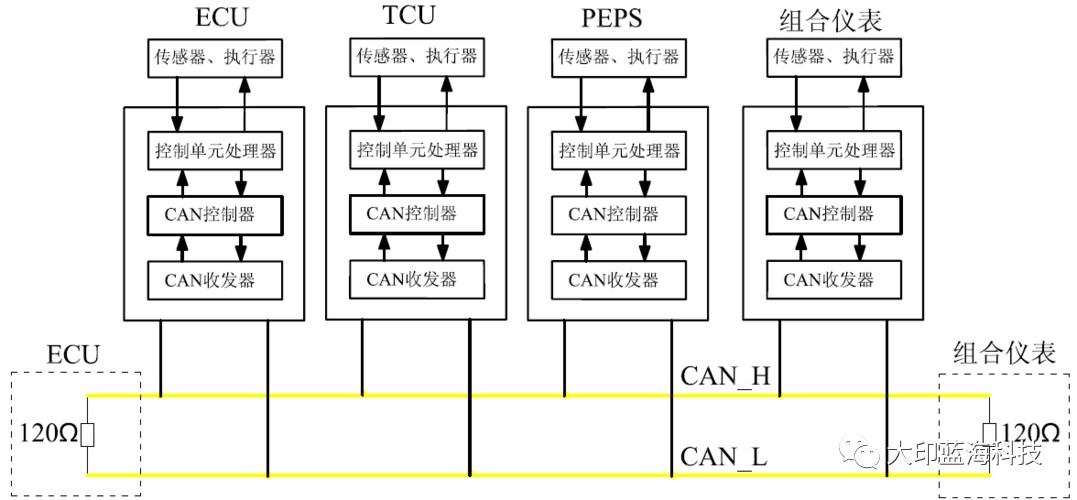

早在1983年，博世公司开始开发控制器局域网（CAN）总线，并且在1986年正式发布相关协议。目前有多种不同汽车总线标准，但是CAN仍然是最 .的标准。在CAN网络中，所有节点（源于不同的ECU）都担当主节点（即，不存在主从拓扑结构），而且并不分配具体地址。而是由消息携带标识符。在给定时间，多个节点可以同时向CAN总线发送数据。然后由消息标识符帮助确定消息的优先级。最高优先级的消息会使CAN总线进入显性状态，而所有其他节点会停止发送。这些节点实际上是收发器，除发送消息之外，其可以根据特定功能从总线查找特定消息。因此，CAN总线所连接的不同节点之间会出现信息流。由于CAN会进行填充错误、误码、校验和错误、误帧以及应答错误等多项错误检查，因此具有高可靠性。CAN支持高达1Mbps的数据传输速率，从而成为连接汽车关键功能ECU（如：变速箱、温度传感器等）的默认选择。现在最新的CAN-FD高速率通信可以支持8Mbps数据率。

LIN与CAN的区别汽车电子的作用并非仅仅局限于这些关键单元。车身电子市场多年来一直在增长。典型LIN总线车身控制应用包括座椅、车窗、智能雨刷以及汽车空调传感器等。对车身电子的关键要求是确保汽车更舒适、更安全。尽管这些系统可能不要求像关键ECU那样的高安全性，但是它们仍然需要一定的汽车网络通信标准。

LIN与CAN对比，实现CAN比实现LIN的成本高。导致CAN成本更高的因素包括：

CAN网络中的每个节点都需要时钟发生器或晶体；
CAN的芯片级实现起来更复杂；
采用双线传输。

以上就是各类外部工业总线大全了，希望对工程师们有些帮助。
