室内定位技术具有广阔的应用前景，可与宽带移动互联网、云计算、大数据、高性能计算等技术相结合，形成新型综合应用，在提升*空间基础设施的服务能力和服务水平，提升城市在重大灾害、公共安全和应急救援领域的服务能力，助力医疗健康和养老等社会服务网络化、定制化的进程，促进技术创新和商业模式创新融合发展。

目前室内定位常用的定位方法，从原理上主要分为七种：邻近探测法、质心定位法、多边定位法、三角定位法、极点法、指纹定位法和航位推算法。

人的定位：敏感区域的访客，养老院的老人，医院恢复的病人，工地的工人，巡更人员。

物的定位：金融抵押车辆，购物手推车，仓储托盘，文物展品，出产设备等。

上面这些运用的共性，就是需求集中在一个限制区域内找到方针，因此叫做室内定位。常用的室内定位技能主要有RFID，红外线，超声波，2.4GHz的ZigBee、WiFi、蓝牙(RSSI, AOA/AOD, HADM, WIRA)，UWB等。这些技能各有好坏，例如RFID有方向性，UWB超宽带限制覆盖范围，2.4GHz多径搅扰严重等，不能一招走遍全国。其中，苹果公司在2013年发布了iBeacon技能，期望运用蓝牙布置的便利性来完成室内定位和*营销。

根据上面介绍的定位原理和观测量，衍生出了多种室内定位技术，下面将对主流的室内定位技术进行简要介绍。

1.WiFi定位技术

目前WiFi是相对成熟且应用较多的技术，这几年有不少公司投入到了这个领域。WiFi室内定位技术主要有两种。

WiFi定位一般采用“近邻法”判断，即最靠近哪个热点或基站，即认为处在什么位置，如附近有多个信源，则可以通过交叉定位(三角定位)，提高定位精度。

由于WiFi已普及，因此不需要再铺设专门的设备用于定位。用户在使用智能手机时开启过Wi-Fi、移动蜂窝网络，就可能成为数据源。该技术具有便于扩展、可自动更新数据、成本低的优势，因此最先实现了规模化。

不过，WiFi热点受到周围环境的影响会比较大，精度较低。为了做得准一点有公司就做了WiFi指纹采集，事先记录巨量的确定位置点的信号强度，通过用新加入的设备的信号强度对比拥有巨量数据的数据库，来确定位置。由于采集工作需要大量的人员来进行，并且要定期进行维护，技术难以扩展，很少有公司能把国内的这么多商场定期的更新指纹数据。

WiFi定位可以实现复杂的大范围定位，但精度只能达到2米左右，无法做到*定位。因此适用于对人或者车的定位导航，可以于医疗机构、主题公园、工厂、商场等各种需要定位导航的场合。

2.FRID定位

RFID定位的基本原理是，通过一组固定的阅读器读取目标RFID标签的特征信息(如身份ID、接收信号强度等)，同样可以采用近邻法、多边定位法、接收信号强度等方法确定标签所在位置。

这种技术作用距离短，一般最长为几十米。但它可以在几毫秒内得到厘米级定位精度的信息，且传输范围很大，成本较低。同时由于其非接触和非视距等优点，可望成为优选的室内定位技术。

目前，射频识别研究的热点和难点在于理论传播模型的建立、用户的安全隐私和国际标准化等问题。优点是标识的体积比较小，造价比较低，但是作用距离近，不具有通信能力，而且不便于整合到其他系统之中，无法做到*定位，布设读卡器和天线需要有大量的工程实践经验难度大。

3.红外技术

红外线是一种波长在无线电波和可见光波之间的电磁波。红外定位主要有两种具体实现方法，一种是将定位对象附上一个会发射红外线的电子标签，通过室内安放的多个红外传感器测量信号源的距离或角度，从而计算出对象所在的位置。

这种方法在空旷的室内容易实现较高精度，可实现对红外辐射源的被动定位，但红外很容易被障碍物遮挡，传输距离也不长，因此需要大量密集部署传感器，造成较高的硬件和施工成本。此外红外易受热源、灯光等干扰，造成定位精度和准确度下降。

该技术目前主要用于军事上对飞行器、坦克、导弹等红外辐射源的被动定位，此外也用于室内自走机器人的位置定位。

另一种红外定位的方法是红外织网，即通过多对发射器和接收器织成的红外线网覆盖待测空间，直接对运动目标进行定位。

这种方式的优势在于不需要定位对象携带任何终端或标签，隐蔽性强，常用于安防领域。劣势在于要实现精度较高的定位需要部署大量红外接收和发射器，成本非常高，因此只有高等级的安防才会采用此技术。

4.超声波技术

超声波定位目前大多数采用反射式测距法。系统由一个主测距器和若干个电子标签组成，主测距器可放置于移动机器人本体上，各个电子标签放置于室内空间的固定位置。

定位过程如下：先由上位机发送同频率的信号给各个电子标签，电子标签接收到后又反射传输给主测距器，从而可以确定各个电子标签到主测距器之间的距离，并得到定位坐标。

目前，比较*的基于超声波室内定位的技术还有两种：一种为将超声波与射频技术结合进行定位。由于射频信号传输速率接近光速，远高于射频速率，那么可以利用射频信号先激活电子标签而后使其接收超声波信号，利用时间差的方法测距。这种技术成本低，功耗小，精度高。另一种为多超声波定位技术。该技术采用全局定位，可在移动机器人身上4个朝向安装4个超声波传感器，将待定位空间分区，由超声波传感器测距形成坐标，总体把握数据，抗干扰性强，精度高，而且可以解决机器人迷路问题。

超声波定位精度可达厘米级，精度比较高。缺陷是超声波在传输过程中衰减明显从而影响其定位有效范围。

5.蓝牙技术 (RSSI, AOA/AOD, HADM, WIRA)

蓝牙定位基于RSSI(Received Signal Strength Indication，信号场强指示)定位原理。根据定位端的不同，蓝牙定位方式分为网络侧定位和终端侧定位。

网络侧定位系统由终端(手机等带低功耗蓝牙的终端)、蓝牙beacon节点，蓝牙网关，无线局域网及后端数据服务器构成。其具体定位过程是：

1)首先在区域内铺设beacon和蓝牙网关。

2)当终端进入beacon信号覆盖范围，终端就能感应到beacon的广播信号，然后测算出在某beacon下的RSSI值通过蓝牙网关经过wifi网络传送到后端数据服务器，通过服务器内置的定位算法测算出终端的位置。

终端侧定位系统由终端设备(如嵌入SDK软件包的手机)和beacon组成。其具体定位原理是：

1)首先在区域内铺设蓝牙信标

2)beacon不断的向周围广播信号和数据包

3)当终端设备进入beacon信号覆盖的范围，测出其在不同基站下的RSSI值，然后再通过手机内置的定位算法测算出位置。

终端侧定位一般用于室内定位导航，*位置营销等用户终端;而网络侧定位主要用于人员跟踪定位，资产定位及客流分析等情境之中。蓝牙定位的优势在于实现简单，定位精度和蓝牙信标的铺设密度及发射功率有密切关系。并且非常省电，可通过深度睡眠、免连接、协议简单等方式达到省电目的。

Angle of Arrival (AoA)

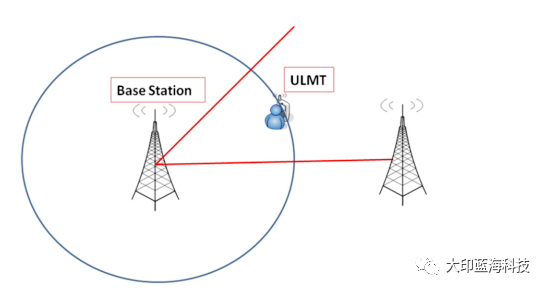

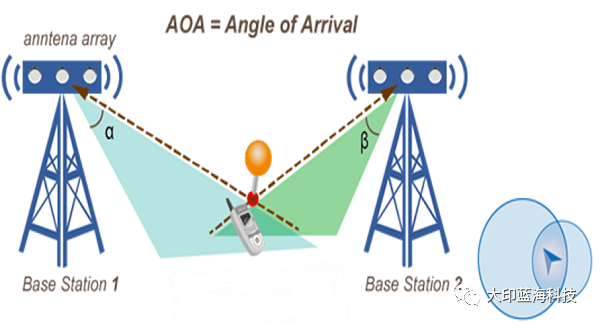

该技术计算信号从UD到ANs的角度，然后绘制UD可能存在的区域，如图所示。基本上，这个区域是一条与ANs有一定角度的直线，虽然估计UD的位置至少需要两个ANs，但如果AoA估计中出现一个小的误差，位置估计误差可能会很大。因此，基于AoA的技术对于定位效果有限，除非它与大型天线阵列一起使用。

6.惯性导航技术

这是一种纯客户端的技术，主要利用终端惯性传感器采集的运动数据，如加速度传感器、陀螺仪等测量物体的速度、方向、加速度等信息，基于航位推测法，经过各种运算得到物体的位置信息。

随着行走时间增加，惯性导航定位的误差也在不断累积。需要外界更高精度的数据源对其进行校准。所以现在惯性导航一般和WiFi指纹结合在一起，每过一段时间通过WiFi请求室内位置，以此来对MEMS产生的误差进行修正。该技术目前的商用得也比较成熟，在扫地机器人中得到广泛应用。

7. LoRa中长距室内定位技术

LoRa Geolocation是面向低功率广域网的无GPS解决方案。作为LoRa无线RF平台的主要增强功能，Semtech的LoRa地理位置解决方案将能够实现作为整体解决方案中一部分需要位置确定的应用。这种新功能由现有的LoRa终端节点支持，消除了额外的成本，并且不需要额外的处理能力，同时保持数据和位置的最佳安全性。LoRaWAN传感器现在可以支持跟踪应用，通过使用到达时间差技术来确定接近的位置。

比较而言，RFID的方向性可能导致漏读或死角。LoRa成为了最合适的挑选：将主打公里级、低功耗传输技能的LoRa，与主打米级、低功耗传输技能的蓝牙进行跨界混搭，立异性地找到了室内定位面临的精度、功耗、成本、布置灵活性之间的平衡点！

8.超宽带(UWB)定位技术

超宽带技术是近年来新兴一项全新的、与传统通信技术有极大差异的通信无线新技术。它不需要使用传统通信体制中的载波，而是通过发送和接收具有纳秒或微秒级以下的极窄脉冲来传输数据，从而具有3.1~10.6GHz量级的带宽。目前，包括美国，日本，加拿大等在内的*都在研究这项技术，在无线室内定位领域具有*的前景。

UWB技术是一种传输速率高，发射功率较低，穿透能力较强并且是基于极窄脉冲的无线技术，无载波。正是这些优点，使它在室内定位领域得到了较为精确的结果。

超宽带(UWB)定位技术利用事先布置好的已知位置的锚节点和桥节点，与新加入的盲节点进行通讯，并利用三角定位或者“指纹”定位方式来确定位置。

超宽带可用于室内精确定位，例如战场士兵的位置发现、机器人运动跟踪等。超宽带系统与传统的窄带系统相比，具有穿透力强、功耗低、抗干扰效果好、安全性高、系统复杂度低、能提供精确定位精度等优点。因此，超宽带技术可以应用于室内静止或者移动物体以及人的定位跟踪与导航，且能提供十分精确的定位精度。根据不同公司使用的技术手段或算法不同，精度可保持在0.1m—0.5m。

9.LED可见光技术

可见光是一个新兴领域，通过对每个LED灯进行编码，将ID调制在灯光上，灯会不断发射自己的ID，通过利用手机的前置摄像头来识别这些编码。利用所获取的识别信息在地图数据库中确定对应的位置信息，完成定位。

根据灯光到达的角度进一步细化定位的结果，高通公司做到了厘米级定位精度。由于不需要额外部署基础设施，终端数量的扩大对性能没有任何的影响，并且可以达到一个非常高的精度，该技术被高通公司所看好。

目前，可见光技术在北美有很多商场已经在部署。用户下载应用后，到达商场里的某一个货架，通过检测货架周围的灯光即可知晓位置，商家在通过这样的方法向消费者推动商品的折扣等信息。

10.地磁定位技术

地球可视为一个磁偶极，其中一极位在地理北极附近，另一极位在地理南极附近。地磁场包括基本磁场和变化磁场两个部分。基本磁场是地磁场的主要部分，起源于地球内部，比较稳定，属于静磁场部分。变化磁场包括地磁场的各种短期变化，主要起源于地球内部，相对比较微弱。

现代建筑的钢筋混凝土结构会在局部范围内对地磁产生扰乱，指南针可能也会因此受到影响。原则上来说，非均匀的磁场环境会因其路径不同产生不同的磁场观测结果。而这种被称为IndoorAtlas的定位技术，正是利用地磁在室内的这种变化进行室内导航，并且导航精度已经可以达到0.1米到2米。

不过使用这种技术进行导航的过程还是稍显麻烦。你需要先将室内楼层平面图上传到IndoorAtlas提供的地图云中，然后你需要使用其移动客户端实地记录目标地点不同方位的地磁场。记录的地磁数据都会被客户端上传至云端，这样其它人才能利用已记录过的地磁进行精确室内导航。

11.视觉定位

视觉定位系统可以分为两类，一类是通过移动的传感器(如摄像头)采集图像确定该传感器的位置，另一类是固定位置的传感器确定图像中待测目标的位置。根据参考点选择不同又可以分为参考三维建筑模型、图像、预部署目标、投影目标、参考其他传感器和无参考。

参考3D建筑模型和图像分别是以已有建筑结构数据库和预先标定图像进行比对。而为了提高鲁棒性，参考预部署目标使用布置好的特定图像标志(如二维码)作为参考点;投影目标则是在参考预部署目标的基础上在室内环境投影参考点。参考其他传感器则可以融合其他传感器数据以提高精度、覆盖范围或鲁棒性。

除了以上提及的，目前来看定位技术的种类有几十甚至上百种，而每种定位技术都有自己的优缺点和适合的应用场景，没有*的胜负之分，从需求角度来说，室内定位可以通过不同技术来实现，对于位置基站、终端根据应用场景和要求来选择适合的技术方案。主要看对精度、铺设成本、终端类型尺寸及成本等方面的需求，根据不用的需求因地制宜的部署解决方案，方为上策。
