SOC跟SIP（系统级封装）的区别在哪里？

老虎说芯|Tiger Chip|

2024-10-22 12:21:34 873

SoC（系统级芯片）与SiP（系统级封装）两种技术都是现代集成电路发展的重要里程碑，它们都能实现电子系统的小型化、高效化和集成化。

一、SoC（系统级芯片）和SiP（系统级封装）的定义及基本思路

SoC（System on Chip）——将整个系统“挤”进一个芯片

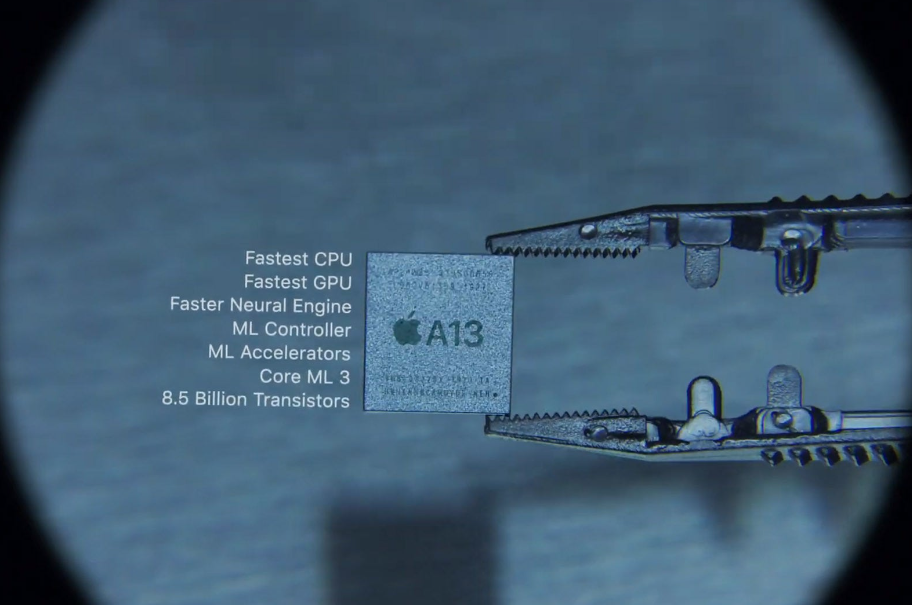

SoC 就像一栋高楼，把所有的功能模块都设计、集成到同一个物理芯片上。SoC的核心思想是将整个电子系统的核心部件，包括处理器（CPU）、存储器、通信模块、模拟电路、传感器接口等多种不同功能模块全部集成在一个芯片上。SoC的优势在于高度的集成化和小体积，使得它在性能、功耗和尺寸上有极大的优势，尤其适用于高性能、功耗敏感的产品。苹果手机中的处理器就是SOC芯片。

打个比方，SoC就像一个城市的“超级大楼”，大楼内部所有的功能都已经设计好，各种功能模块像不同的楼层：有的是办公区（处理器），有的是娱乐区（存储器），有的是通信网络（通信接口），所有这些模块都集中在同一栋大楼内（芯片上）。这使得整个系统在一块硅片上运行，拥有更高的效率和性能。

SiP（System in Package）——把不同的芯片“拼”在一起

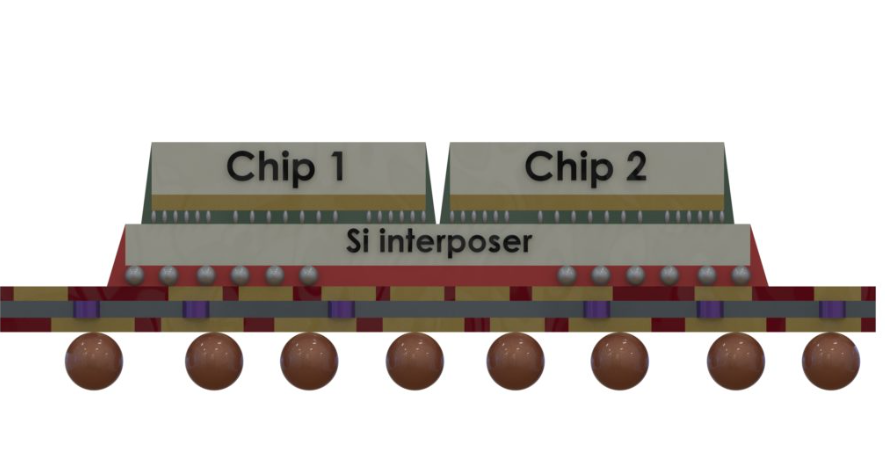

SiP技术的思路则不同。它更像是将一个系统中的多个不同功能的芯片封装在同一个物理封装体内，它更注重通过封装技术把多个功能芯片组合在一起，而不是像SoC那样通过设计集成到单一芯片。SiP允许多个芯片（处理器、存储器、RF芯片等）并排或堆叠封装在同一个封装模块中，形成一个系统级解决方案。SIP封装示意如下：

可以把SiP类比为组装一套工具箱。工具箱内可以有不同的工具，比如螺丝刀、锤子、电钻等，它们虽然是独立的工具，但都被统一放入了一个箱子里，随时可以组合使用。这样做的好处是，每个工具可以单独开发、生产，最终可以按需求“拼”到一个系统封装中，灵活而且快速。

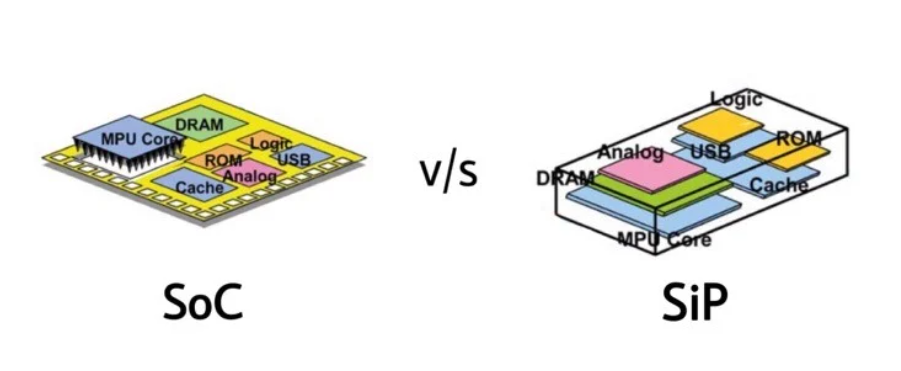

二、SoC与SiP的技术特点与区别

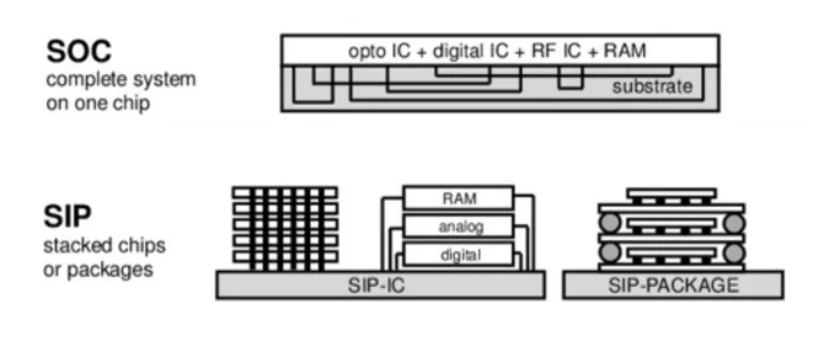

集成方式的不同：

SoC：通过设计，将不同的功能模块（如CPU、存储、I/O等）直接设计在同一块硅片上。所有的模块共享同一底层工艺和设计逻辑，形成一体化的系统。

SiP：不同功能的芯片可能由不同的工艺制造，然后通过3D封装技术，在一个封装模块中组合在一起，形成一个物理系统。

设计难度与灵活性：

SoC：由于所有模块都集成在一块芯片上，所以设计复杂度非常高，尤其是数字、模拟、射频、存储等不同模块的协同设计。这要求工程师具备更深的跨领域设计能力。而且，一旦SoC的某个模块设计出现问题，整个芯片可能都要重新设计，风险较大。

SiP：相对来说，SiP的设计灵活性更强。不同功能模块可以单独设计、验证后，再统一封装进一个系统。如果某个模块出了问题，只需要替换问题模块，其他部分不受影响。这也使得SiP的开发速度比SoC更快，风险更低。

工艺兼容性与挑战：

SoC：把数字、模拟、射频等不同功能集成到一个芯片上，面临着工艺兼容的巨大挑战。不同功能模块需要不同的工艺制造，比如数字电路需要高速低功耗的工艺，而模拟电路可能需要更精确的电压控制。而在同一块芯片上兼容这些不同的工艺是极为困难的。

SiP：通过封装技术，可以将不同工艺下制造的芯片集成在一起，解决了SoC技术的工艺兼容问题。SiP允许多个异构芯片在同一个封装中协同工作，但封装技术的精密性要求较高。

研发周期与成本：

SoC：由于SoC需要从头设计和验证所有的模块，设计周期较长。每一个模块都需要经过严格的设计、验证和测试，整体开发过程可能需要数年时间，成本高昂。但一旦量产，由于高度集成化，单位成本会较低。

SiP：研发周期更短。因为SiP直接使用现成的、经过验证的功能芯片进行封装，减少了模块重新设计的时间。这样可以更快地推出新产品，同时大幅减少研发成本。

系统性能与体积：

SoC：由于所有模块都在同一块芯片上，通信延迟、能量损耗和信号干扰会降到最低，因此在性能和功耗上，SoC有着无可比拟的优势。其体积最小，非常适用于对性能和功耗要求极高的场景，如智能手机、图像处理芯片等。

SiP：虽然SiP的集成度不如SoC，但通过多层封装技术，也能够将不同芯片紧凑地封装在一起，在体积上比传统的多芯片解决方案更小。而且由于模块之间是物理封装而不是集成在同一硅片上，性能表现虽然不如SoC，但仍能满足大部分应用需求。

三、SoC与SiP的应用场景

SoC的应用场景：

SoC通常适用于对体积、功耗和性能要求极高的领域。例如：

智能手机：手机内的处理器（如苹果的A系列芯片或高通的Snapdragon），通常是高度集成的SoC，里面集成了CPU、GPU、AI处理单元、通信模块等，既要性能强大又要低功耗。
图像处理：如数码相机、无人机中的图像处理单元，往往需要强大的并行处理能力和低延迟，SoC能够很好地实现这些需求。
高性能嵌入式系统：SoC特别适用于物联网设备、可穿戴设备等对能效要求苛刻的小型设备。

SiP的应用场景：

SiP的应用场景则更加广泛，适用于需要快速开发、且多功能集成的领域，如：
