霍尔元件有什么作用?

发布时间:2022-03-17作者来源:萨科微浏览:742

霍尔元件一种磁传感器。用它们可以检测磁场及其变化,可在各种与磁场有关的场合中使用。

霍尔元件按功能分可分来线性霍尔元件和开关霍尔元件。前者输出模拟量,后来输出数字量。线性霍尔元件的精度高、线性度好,温度范围宽;开关霍尔元件无触点、无磨损、输出小形清晰、无抖动、无回跳、位置重复精度高、温度范围宽。

线性霍尔元件的应用:

1、数学运算器方面的应用:乘法、除法、倒数电路、开方电路

2、电流测量的应用:直流电流与交流电流的测量

3、电压测量的应用:直流电压和交流电压的测量

4、功率测量的应用:直流功率的交流功率的测量

5、功率因数测量的应用

6、磁场的测量:直流磁场和交流磁场的测量

7、线圈匝数的测量:霍尔检零式线圈匝数的测量和霍尔直接检式线圈匝数的测量

8、异步电动机参数中的应用

9、磁性材料矫顽力的测量:测量磁性矫顽力和测量机械零件硬度

开关霍尔元件的应用

1、速度和里程的测量

2、绕线机可逆圈数测量中的应用

3、流速测量

1、霍尔元件在位移、镀层(涂层)厚度及工件厚度测量中的应用

2、在铁金属检测中的应用

3、金属材料膨胀尺寸测量中的应用

4、无损伤中的应用

5、点焊焊接电流测量中的应用

6、钢丝绳断丝检测中的应用

7、流量测量中的应用

8、直流电动机电磁转矩测量中的应用

9、数据融合在霍尔元件中的应用

霍尔元件是什么?

对磁场灵敏的半导体元件,可以用来检测磁场强度,方位;可以用来检测直流电流,位置等

常见的霍尔元件有哪些种类和型号?

单极性霍尔

单极开关介绍:

单极霍尔效应开关具有磁性工作阈值 (Bop).如果霍尔单元承受的磁通密度大于工作阈值,那么输出晶体管将开启;当磁通密度降至低于工作阈值 (Brp) 时,晶体管会关闭.滞后 (Bhys) 是两个阈值 (Bop-Brp) 之间的差额.即使存在外部机械振动及电气噪音,此内置滞后页可实现输出的净切换.单极霍尔效应的数字输出可适应各种逻辑系统.这些器件非常适合与简单的磁棒或磁杆一同使用

霍尔元件是什么啊?

是一种磁传感器,可以检测磁场及其变化,可在各种与磁场有关的场合中使用。

线性霍尔元件的应用:

1、数学运算器方面的应用:乘法、除法、倒数电路、开方电路

2、电流测量的应用:直流电流与交流电流的测量

3、电压测量的应用:直流电压和交流电压的测量

4、功率测量的应用:直流功率的交流功率的测量

5、功率因数测量的应用

6、磁场的测量:直流磁场和交流磁场的测量

7、线圈匝数的测量:霍尔检零式线圈匝数的测量和霍尔直接检式线圈匝数的测量

8、异步电动机参数中的应用

9、磁性材料矫顽力的测量:测量磁性矫顽力和测量机械零件硬度 开关霍尔元件的应用 1、速度和里程的测量 2、绕线机可逆圈数测量中的应用 3、流速测量 另: 1、霍尔元件在位移、镀层(涂层)厚度及工件厚度测量中的应用 2、在铁金属检测中的应用 3、金属材料膨胀尺寸测量中的应用 4、无损伤中的应用 5、点焊焊接电流测量中的应用 6、钢丝绳断丝检测中的应用 7、流量测量中的应用 8、直流电动机电磁转矩测量中的应用 9、数据融合在霍尔元件中的应用

霍尔元件一种磁传感器。用它们可以检测磁场及其变化,可在各种与磁场有关的场合中使用。 霍尔元件按功能分可分来线性霍尔元件和开关霍尔元件。前者输出模拟量,后来输出数字量。线性霍尔元件的精度高、线性度好,温度范围宽;开关霍尔元件无触点、无磨损、输出小形清晰、无抖动、无回跳、位置重复精度高、温度范围宽。 霍尔元件一种磁传感器是一种名称霍尔元件一、霍尔元件的工作原理:所谓霍尔效应,是指磁场作用于载流金属导体、半导体中的载流子时,产生横向电位差的物理现象。金属的霍尔效应是1879年被美国物理学家霍尔发现的。当电流通过金属箔片时,若在垂直于电流的方向施加磁场,则金属箔片两侧面会出现横向电位差。半导体中的霍尔效应比金属箔片中更为明显,而铁磁金属在居里温度以下将呈现极强的霍尔效应。

利用霍尔效应可以设计制成多种传感器。霍尔电位差UH的基本关系为

UH=RHIB/d (18)

RH=1/nq(金属) (19)

式中 RH——霍尔系数:

n——载流子浓度或自由电子浓度;

q——电子电量;

I——通过的电流;

B——垂直于I的磁感应强度;

d——导体的厚度。

对于半导体和铁磁金属,霍尔系数表达式与式(19)不同,此处从略。

由于通电导线周围存在磁场,其大小与导线中的电流成正比,故可以利用霍尔元件测量出磁场,就可确定导线电流的大小。利用这一原理可以设计制成霍尔电流传感器。其优点是不与被测电路发生电接触,不影响被测电路,不消耗被测电源的功率,特别适合于大电流传感。

若把霍尔元件置于电场强度为E、磁场强度为H的电磁场中,则在该元件中将产生电流I,元件上同时产生的霍尔电位差与电场强度E成正比,如果再测出该电磁场的磁场强度,则电磁场的功率密度瞬时值P可由P=EH确定。

利用这种方法可以构成霍尔功率传感器。

如果把霍尔元件集成的开关按预定位置有规律地布置在物体上,当装在运动物体上的永磁体经过它时,可以从测量电路上测得脉冲信号。根据脉冲信号列可以传感出该运动物体的位移。若测出单位时间内发出的脉冲数,则可以确定其运动速度。

霍尔元件应用霍尔效应的半导体。

二、霍尔元件的特性:

1、霍尔系数(又称霍尔常数)RH

在磁场不太强时,霍尔电势差UH与激励电流I和磁感应强度B的乘积成正比,与霍尔片的厚度δ成反比,即UH =RH*I*B/δ,式中的RH称为霍尔系数,它表示霍尔效应的强弱。 另RH=μ*ρ即霍尔常数等于霍尔片材料的电阻率ρ与电子迁移率μ的乘积。

2、霍尔灵敏度KH(又称霍尔乘积灵敏度)

霍尔灵敏度与霍尔系数成正比而与霍尔片的厚度δ成反比,即KH=RH/δ,它通常可以表征霍尔常数。

3、霍尔额定激励电流

霍尔元件自身温升10℃时所流过的激励电流称为额定激励电流。

4、霍尔最大允许激励电流

霍尔元件允许最大温升为限制所对应的激励电流称为最大允许激励电流。

5、霍尔输入电阻

霍尔激励电极间的电阻值称为输入电阻。

6、霍尔输出电阻

霍尔输出电极间的电阻值称为输入电阻。

7、霍尔元件的电阻温度系数

在不施加磁场的条件下,环境温度每变化1℃时,电阻的相对变化率,用α表示,单位为%/℃。

8、霍尔不等位电势(又称霍尔偏移零点)

在没有外加磁场和霍尔激励电流为I的情况下,在输出端空载测得的霍尔电势差称为不等位电势。

9、霍尔输出电压

在外加磁场和霍尔激励电流为I的情况下,在输出端空载测得的霍尔电势差称为霍尔输出电压。

10、霍尔电压输出比率

霍尔不等位电势与霍尔输出电势的比率

11、霍尔寄生直流电势

在外加磁场为零、霍尔元件用交流激励时,霍尔电极输出除了交流不等位电势外,还有一直流电势,称寄生直流电势。

12、霍尔不等位电势

在没有外加磁场和霍尔激励电流为I的情况下,环境温度每变化1℃时,不等位电势的相对变化率。

13、霍尔电势温度系数

在外加磁场和霍尔激励电流为I的情况下,环境温度每变化1℃时,不等位电势的相对变化率。它同时也是霍尔系数的温度系数。

14、热阻Rth

霍尔元件工作时功耗每增加1W,霍尔元件升高的温度值称为它的热阻,它反映了元件散热的难易程度,

单位为: 摄氏度/w

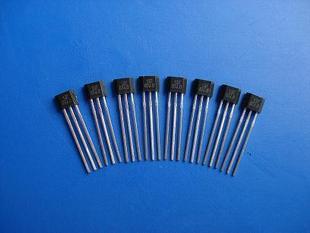

无刷电机霍尔传感器AH44E

开关型霍尔集成元件,用于无刷电机的位置传感器。

引脚定义(有标记的一面朝向自己):(左)电源正;(中)接地;(右)信号输出

体积(mm):4.1*3.0*1.5

安装时注意减少应力与防静电
