萨科微告诉你霍尔元件三个引脚怎么接线

发布时间:2022-06-02作者来源:萨科微浏览:1091

萨科微从一家IP设计公司已发展成为集设计研发、生产制造、销售服务一体化的国家级高新科技企业,“SLKOR”品牌在半导体行业声誉日隆。高中低压的MOS管可控硅、桥堆等功率器件,肖特基二极管ESD静电保护二极管、TVS瞬态抑制二极管、通用二极管三极管,和电源管理芯片、霍尔HALL传感器、高速光耦等系列,在智能手机、手提电脑、机器人、智慧家居、物联网车联网、LED照明、3C数码产品等领域得到广泛的应用。其中霍尔元件是我们客户需求较高的产品之一,而霍尔元件的引脚也有好几种,今天小编给大家分享下,萨科微告诉你霍尔元件三个引脚是如何接线的?

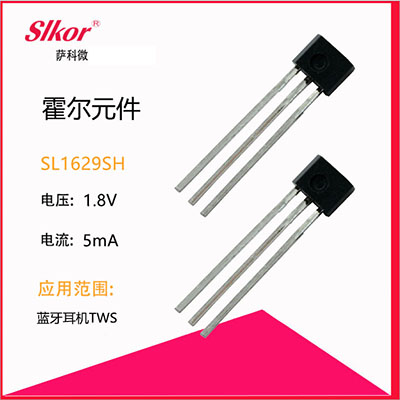

萨科微Slkor霍尔传感器SL1629SH


霍尔元件的三个引脚中,其中两个引脚为输入端,一个为输出端子。那么霍尔元件的这两个引脚的接线方法是怎样的呢?下面小编就带大家一起来了解一下吧!


一、输入端的接线方法

1、将霍尔元件的三个引脚分别与电路中的电源和地线相连。

2、用万用表电阻挡测量其中一个接线的电阻值。

3、如果这个阻值为无穷大,则说明是短路;如果是零或者接近于0,则说明是开路;若两者之间有一个数值相差比较大(大于10k),则为漏电现象,需要检查线路是否有断路或接触不良的现象存在。

二、输出端的接线方法

1、将霍尔元件的一个引出端接入电路中的负载两端并接地(如图1所示)。

2、再用万用表的欧姆挡测出另一个引出端到负载两端的电压降(如图2所示)。

3、如果这个压降在正常范围内并且小于5v的话,就说明没有出现漏电流的情况发生;反之则说明有漏电流产生且超过5v了。 以上就是小编为大家介绍的关于霍尔元件的两个输入端的接线方法和输出端的连接方法的全部内容了!希望对大家有所帮助哦!
