重磅发布!立创EDA专业版全离线客户端!

发布时间:2022-03-17作者来源:萨科微浏览:580

相信这一刻,你我都等待了太久,经过数个版本的公测,现终于发布专业版客户端正式版本!当然,它依然是「免费」的!



立创EDA会将免费国产PCB设计工具贯彻到底,立志于为用户提供简单易用且高效的设计工具!

立创EDA专业版客户端支持三大运行模式


  • 全在线模式需要登录,库和工程都存在云端,支持协作,支持自动备份云端工程到本地;
  • 半离线模式不需要登录,库和工程都存在本地,不支持协作,支持使用云端系统库。推荐使用该模式。
  • 全离线模式」不需要登录,库和工程都存在本地,不支持协作,不支持使用云端系统库。内置 1w+ 常用的系统库。

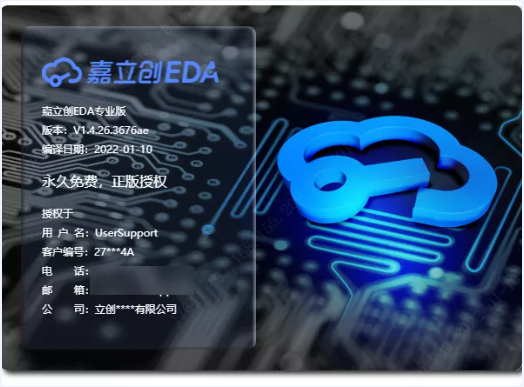

# 启动界面 #




# 主界面 #



01

安装指引





安装客户端须知

1)之前未安装过测试版的,可直接安装;
2)之前安装过测试版的,建议先卸载旧版本再安装,避免缓存影响;
3)请确保你的电脑有显卡,独立显卡更好;
4)仅支持64位,不支持XP系统。



下载地址

Windows

https://image.lceda.cn/files/lceda-pro-windows-x64.exe


「windows版本」因系统兼容性问题,有可能出现安装后启动界面白屏,没有加载到编辑器,或者要等很久才可以加载出来,如果遇到加载界面白屏请联系技术支持解决,QQ:800821856。


Linux

https://image.lceda.cn/files/lceda-pro-linux-x64.zip

「Linux版本」请按照下载后的压缩包提示进行安装。


「Mac版本」稍后提供。

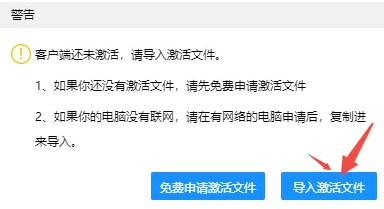

加载激活文件

激活文件免费下载地址

https://lceda.cn/page/desktop-client-activation


注意
1)激活文件免费下载,不需要破解,正版授权,注册后即可下载;
2)激活文件包含你的账号信息,请不要对外公开,并妥善保管;
3)激活文件不可修改,修改后导入无法激活。


设置运行模式

导入激活文件后即可打开客户端界面,点击右上角的「齿轮」图标或开始页的「设置」图标来设置运行模式。

# 右上角齿轮 #

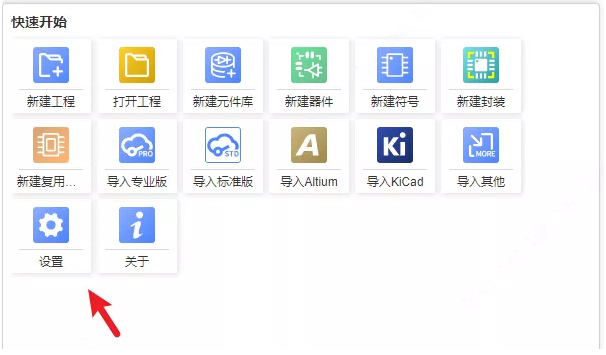

# 开始页设置按钮 #

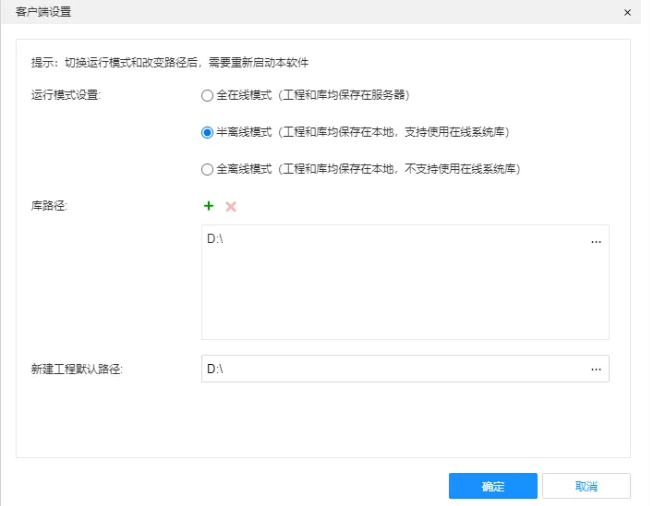

运行模式说明
  • 全在线模式:支持设置在线工程备份路径,编辑器会根据设置的备份间隔把工程压缩包备份在该文件夹下。
  • 半离线模式/全离线模式:支持设置库路径,支持添加多个库路径;支持设置新建工程的默认存放路径。

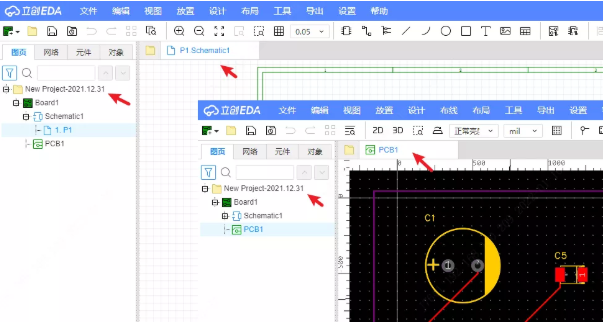

新建或打开工程

新建的工程文件是独立的 eprj 文件

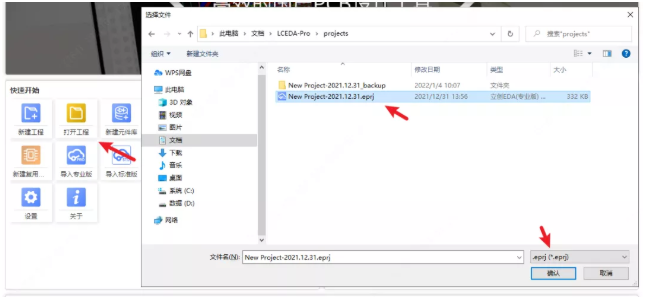

打开的时候也可以选择 eprj 文件进行打开,支持直接双击 eprj 文件直接打开工程。

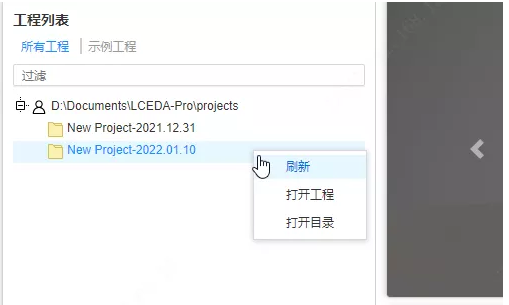

也可以在左侧工程列表打开工程,打开客户端会自动加载工程路径下的全部工程,也可以右键刷新工程列表。



创建元件库

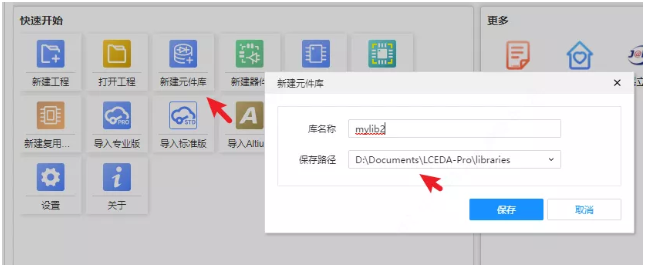

在开始页点击「新建元件库」按钮

或者「打开文档后」在顶部菜单栏点击【文件】>【新建 】>【元件库】

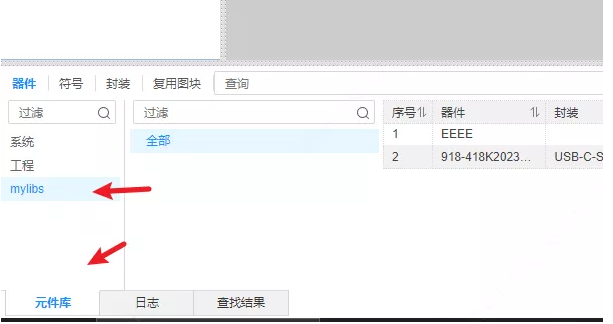

新建后在底部左侧元件库列表可以找到

新建器件,符号,封装等的时候选择保存在个人的库即可。

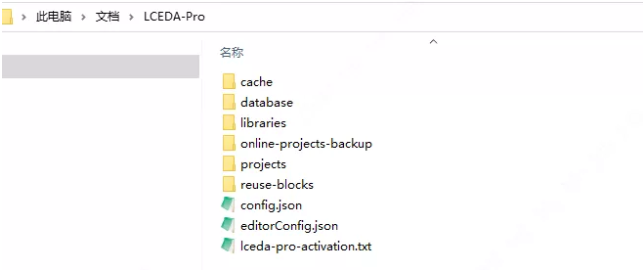

数据目录说明

立创EDA专业版客户端安装后会默认创建数据文件夹在 Documents\LCEDA-Pro,请不要删除或修改该目录下的文件,避免产生错误。

cache:数据缓存目录
database:数据库目录
libraries:默认的库文件目录。系统库 lceda-std.elib 和 个人创建的库文件存放目录。
online-projects-backup:默认的全在线模式时,在线工程自动备份zip文件存放目录。
projects:默认的工程文件存放目录。目录内有“工程名_backup”文件夹,是该工程的备份 zip 文件存放目录。
reuse-blocks:默认的复用图块文件存放目录。

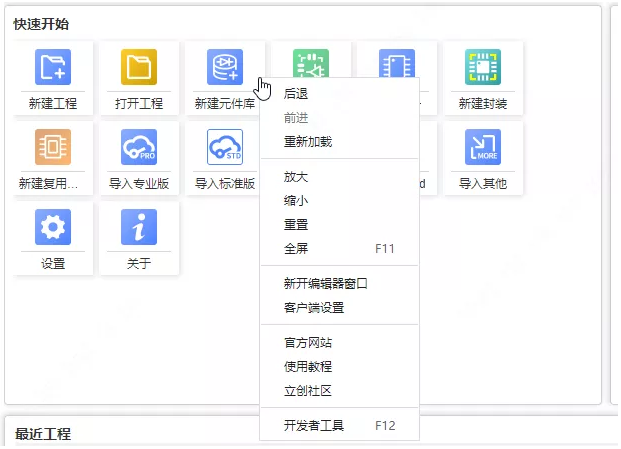

右键菜单

你可以在开始页操作右键菜单

或者在「打开文档」后,在顶部菜单栏文字处打开右键菜单。

  • 前进/后退:当在客户端打开了其他网页,可以使用这个前进后退进行返回上一页或者下一页

  • 重新加载:重新加载当前编辑器或者页面

  • 放大/缩小/重置/全屏:缩放客户端界面大小。

  • 新开编辑器窗口:和点击编辑器左上角的logo行为一致,可以打开多个编辑器,打开多个编辑器时你可以分别打开不同的工程,进行文档和元件的相互复制粘贴;分别打开工程的原理图和PCB(目前不支持相互定位和更新数据,将于V1.5版本支持)


  • 客户端设置:打开客户端的设置对话框。

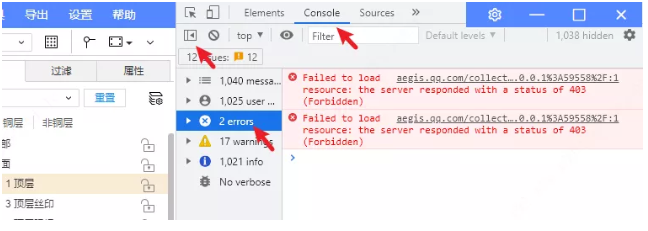

  • 开发者工具:打开后可以查看控制台console是否有报错,如果编辑器运行出错可以把console的报错信息(红色内容)截图发给技术支持,再次按 F12 关闭开发者工具。





开启硬件加速

立创EDA专业版PCB使用GPU渲染,如果电脑有独立显卡可以根据这个教程进行开启GPU加速,否则如果电脑是双显卡的,会默认使用集成显卡渲染。

【教程】立创EDA专业版开启GPU加速
https://www.bilibili.com/read/cv12369610?spm_id_from=333.999.0.0


已知问题

1)目前的版本在半离线模式和全离线模式均不支持3D预览和导出3D文件,预计 V1.6版本将支持。需要导出step文件的,请先把工程另存为本地,再导入在线版,再导出step文件。
2)暂不支持多屏互动,相互定位选择。
3)设置里面的检测更新暂未实现。
4)Linux版本右上角的最大化区域偏移。
客户端下载地址
Windows


https://image.lceda.cn/files/lceda-pro-windows-x64.exe


Linux


https://image.lceda.cn/files/lceda-pro-linux-x64.zip


激活文件免费下载
https://lceda.cn/page/desktop-client-activation
在线编辑器访问
https://pro.LCEDA.CN/editor






综上你已经学会立创EDA专业版客户端的运用,剩下的请学习立创EDA专业版编辑器的使用吧~
