如何识别STM32/GD32是否为翻新假货?

发布时间:2022-03-17作者来源:萨科微浏览:3906




最近,嵌入式ARM分享一篇《GD32也开始假货泛滥了》文章,嵌入式ARM的老友StrongerHuang也表示其技术交流群正在讨论芯片涨价咸鱼上卖芯片的话题,并撰写了一文揭露了背景和识别翻新假货的方法。特此转载供大家参考。




1

芯片涨价背景
  前两年的中美毛衣战,使国内一些技术型大企业受到了影响,比如华为。但是绝大部分电子相关的企业,受到的影响很小。
  2020年,一场疫情,导致了一些半导体企业受到很大打击,比如工人罢工。
  然后,一些原材料价格开始出现了不同程度的上涨,特别是今年初开始,很多金属、塑料等绝大部分原材料价格都上涨了,小到电阻电容,大到电视冰箱等消费电子产品,都出现了不同程度的涨价。
    (图片来源网络,侵删)
  芯片亦如此,我们熟知的MCU价格出现了不同程度的涨价,相信大家都知道了,特别是STM32部分型号价格甚至翻了好几倍。
  在这种涨价潮的背景下,必定存在一些不良商家,然后,出现假货的概率就增加了。


2

STM32/GD32翻新或假货
  STM32/GD32翻新或假货这个问题,有经验的工程师可能遇到过,包括我之前就遇到过,把GD32标志擦除,然后搞成STM32,还有从旧板子上拆下来的翻新STM32。
  下面就来说说芯片翻新或假货的一些情况:
  1.擦除标志
  芯片擦除标志这种做法很常见,包括我们有时候开发的产品,为了防止别人山寨,也可能将芯片表面的标志擦除,以起到防止被人山寨的作用。

  一些商家就会利用这种“狸猫换太子”的手段来牟利,一些兼容的芯片,比如早期我就知道很多STM32就是用GD32假冒的。
  2.虚假型号
  STM32内部Flash实际大小可能与型号不匹配,比如:STM32F103RF标准容量为768K,但Flash实际不止768K。

  由此延伸出话题:你的STM32芯片FLASH容量真如ST官方选型手册那样吗?


1 先说点其它



  一般对于初学者来说,内部FLASH完全足够,跑一个简单的裸机Demo,或者一个RTOS加上两个任务的Demo,对于现在的MCU完全没有压力。
  但是,一旦你接触到实际项目,你会发现很多地方都会开支FLASH,而且有些项目占用FLASH还不小。比如:某种特定算法,加载字库,甚至放两张图片在FLASH里面。
  再拿一个IAP应用编程的例子来说:一般对升级这个功能做的好一点的,会有一块区域(备份区域)与应用程序差不多大小的FLASH区域。就是说:为了保证安全,你程序下载保存在一个备份区域,等下载成功再更新应用程序。 这样做的目的:就是防止在下载的时候中途掉线,导致失败。

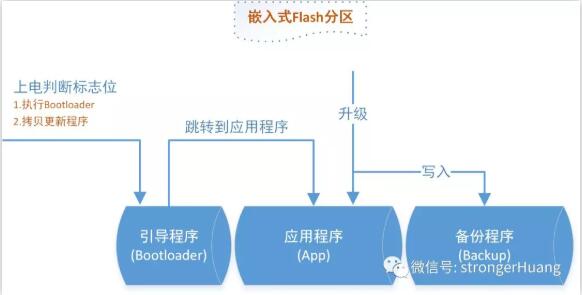

  找了一个图,大致如下,将FLASH划分为3个区域(引导程序FLASH区域、应用程序FLASH区域、备份程序FLASH区域),你们琢磨一下。






2 STM32芯片选型

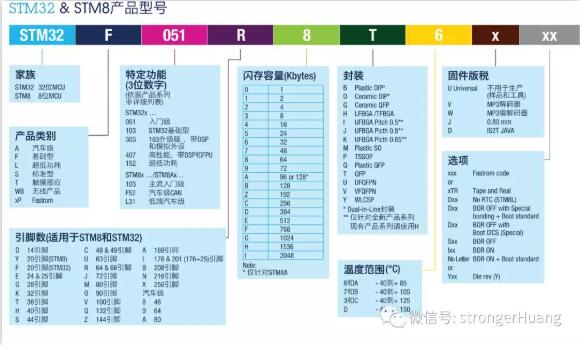

  一般我们项目提出需求之后,都会选择一款合适的MCU,首先想到的就是查看【选型手册】,除了选择外设资源之外,还有就是选择适合的FLASH容量大小。STM32产品命令规则如下:

  选型手册地址:   https://www.stmcu.com.cn/upload/Selection_Guide.pdf   (微信公众号不支持外链接,复制网址打开)




3 验证STM32内部FLASH究竟有多大



  说了关于FLASH的一些话题,回来说说本文的重点:我们的STM32内部FLASH可能不止上面选型手册说的那么大一点。

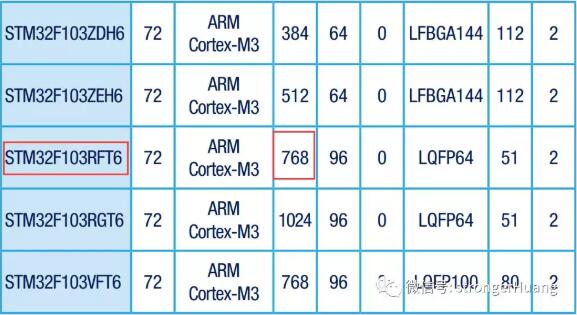

  比如:我的MCU芯片具体型号为STM32F103RF,查看手册可以知道其容量为768K,但实际它有1M的FLASH容量。

  我这里大概说两点简单验证的方法:
1.通过编程验证
  简单来说就是通过擦除,写入,读取指定地址(就是超过FLASH大小的地址)。
  FLASH_EraseSector   FLASH_ProgramWord
  2.通过工具读取FLASH数据
  这个办法是最直接,也是最简单的办法。拿STM32 ST-LINK Utility这个下载工具来举例说明:

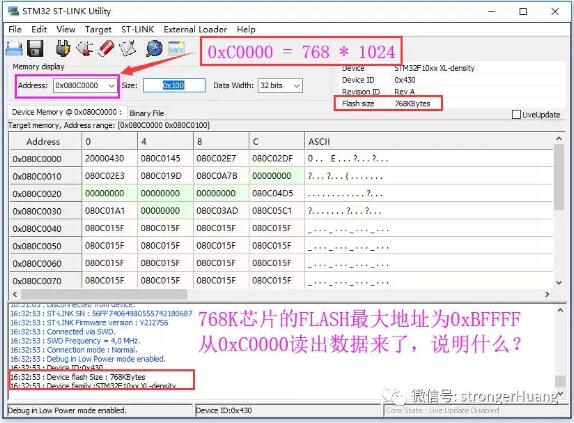

  重点其实都在图中描述出来了:超过768K地址,实际上还可以读出来数据的。   (上图是我拿STM32F103RF真实MCU读出来的,应用程序起始地址就是0x080C0000,应用程序实际也运行起来了)
  说了这么多,其实我想说的是:STM32芯片有许多也是类似,不止我上面举例的STM32F103RF,103RC标称的是256K,其实不止256K空间。如果你发现你FLASH空间不足了,通过上面方法可以看看是否不止那么大的空间。
  3.翻新为原装[敏感词]   这种在某宝上最常见,那种看起来价格便宜,你零售买几个也发货这种十有八九都是翻新芯片。

  翻新芯片,你买回来,可能写一个LED流水灯测试一下没有问题。但是,你上项目之后,特别是要求外设比较多,功能又复杂一点的项目,可能很快就原形毕露了。
  运气不好,可能会出现以下几种情况:
  • 软件通宵加班数日无果,甩锅硬件;
  • 硬件飞线各种测试,换一块芯片解决问题;
  • 软件和硬件工程师干一架;
  • ······

  所以,现在市面上出现很多假货,或者有问题的芯片不足为奇,包括嵌入式ARM说的“GD32也开始假货泛滥了”,我觉得肯定存在。



3

识别翻新或假货     识别STM32/GD32翻新或假货,常规的操作就是先焊接在PCB板(或在工装夹具),上电看是否正常,如果出现发烫、电流过大、甚至冒烟等情况,要注意了。
  然后读取一下芯片信息,比如Flash容量,UID信息、选项字节等。
  这里分享之前的文章:关于STM32的这几个寄存器,你知道吗?
  读取的具体方式如下:


1 Flash容量寄存器


  1.通过读寄存器

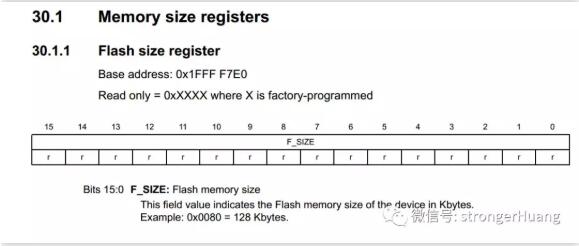

  在STM32的“参考手册”中有Flash size data register这么一个寄存器(一般在手册最后),明确写了寄存器的基地址。
  提示:不同芯片型号,可能这个寄存器地址不同。比如F103的基地址为:0x1FFFF7E0。

  是一个16位的数值,出厂写入,程序只能读取。读取方法很简单,可以如下:
  uint16_t Flash_size;   Flash_size = *(uint16_t *)0x1FFFF7E0;
  2.通过STM32 ST-LINK Utility直接读取

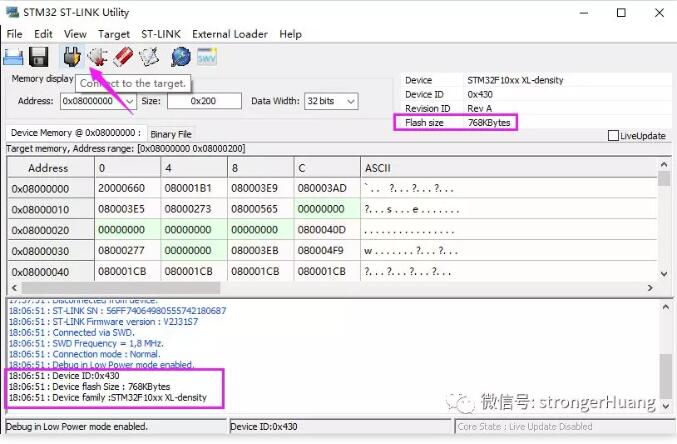

  通过ST-Link连接芯片,直接读取,可以看到容量信息:



2 UID寄存器


  之前有人问我,可以通过STM32的UID来加密吗? 这个肯定是可以的。
  但又问了我一个问题,我不希望读取全部(96位),可以只读取部分寄存器来作为标识吗?读取的部分会不会重复?
  STM32的UID[敏感词]标识符适用于
  • 用来作为序列号。
  • 用来作为密码,在编写闪存时,将此[敏感词]标识与软件加解密算法结合使用,提高代码在闪存存储器内的安全性。
  • 用来激活带安全机制的自举过程。

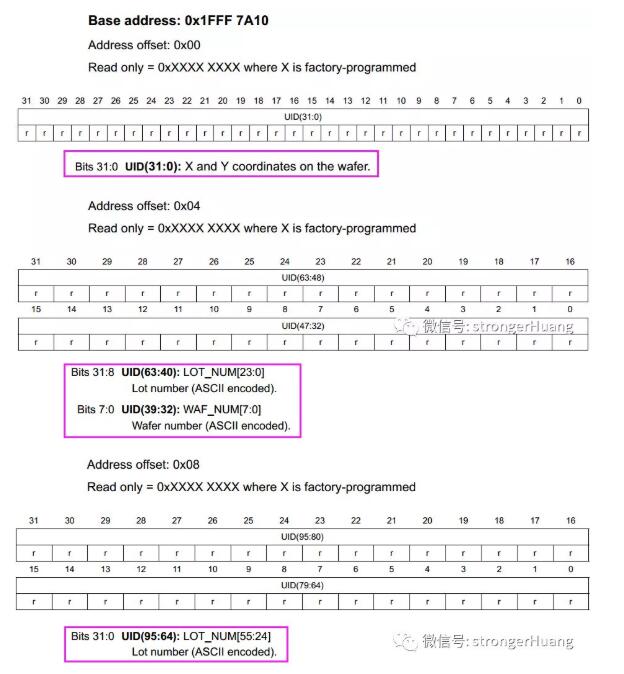

  STM32的UID共有96位(32 x 3)。所有,就有朋友,我是否可以只读取其中某一部分来作为[敏感词]识别?
  这个问题,严格来说,不可以。但如果不是特别严格,还是可以。因为这个UID是通过晶元、分批等来进行编号的。如果你买同一批次,你会发现那个编号可能连续。


  我之前曾读取过几块生产的板卡(购买得_MCU是同一批次),芯片的UID是连续的,感兴趣的可以试试。
  所以,通过读取部分UID来作为标识,只能说不严格的情况是可以的




3 寄存器偏移地址


  现在还有许多初学的朋友在学习底层的一些知识,比如前面就有朋友想自己通过寄存器来编程,但是却不知道什么是寄存器基地址,什么是寄存器偏移地址。
  1.基地址

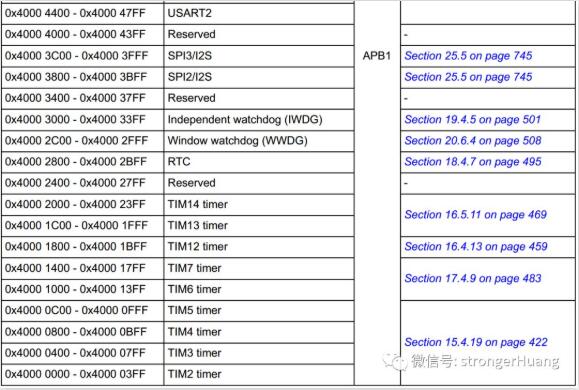

  每一个片内外设都有一个对应的基地址,而且是由厂商决定我们不能修改。如下图:

  在程序中,你会发现和上面对应的代码:

  2.偏移地址

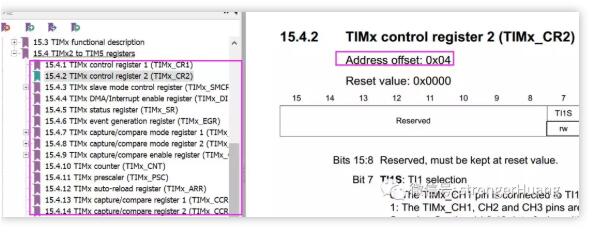

  偏移地址就是在基地址基础上偏移(一般是以4字节增加),比如TIM定时器的偏移地址:

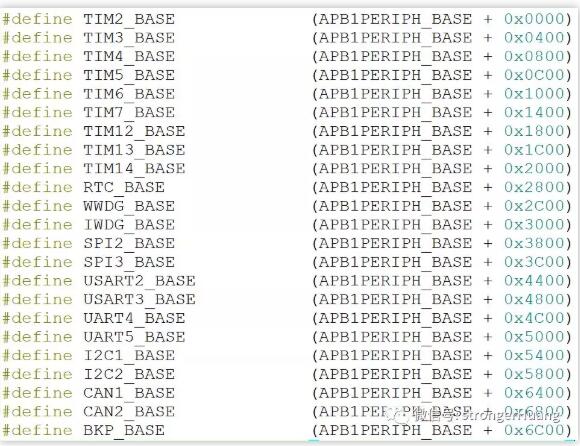

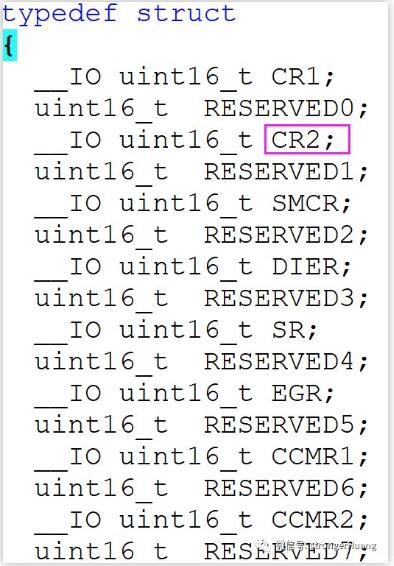

  同样,在程序中对应的代码通过结构体实现偏移:

  关于基地址和偏移地址,不管是标准外设库还是HAL库,都是上面所示那种基地址+偏移的方法实现。
  还是之前多次在文章中提到的,想要了解寄存器原理,或者通过寄存器来实现的朋友,[敏感词]参考“标准外设库”例程。HAL库封装的相对复杂,不适合研究最底层寄存器。
  再进一步验证,写入数据(RAM、Flash)测试、各种外设基本功能测试等。



4

建议正规渠道     买到假货或山寨货,付出的代价是很大的,前期开发阶段现了问题都还好,就怕批量生产之后才发现问题。
  更可怕的是,大批量出货,产品在客户手里因为芯片假货出现问题的情况。
  今天交流群里有人在讨论咸鱼上卖芯片的情况,我觉得,咸鱼买芯片来玩玩可以,做产品[敏感词]慎重。

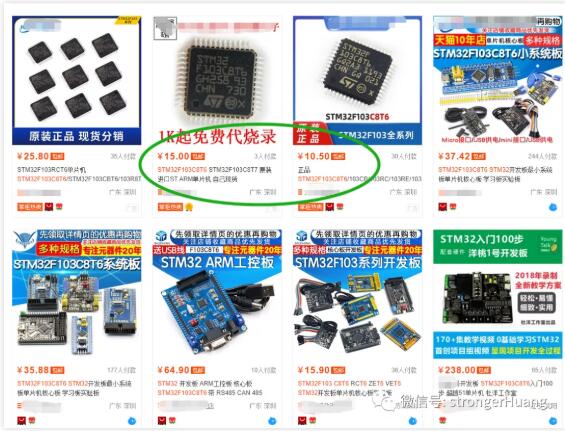

  比如淘宝搜出来十多元的STM32还是进口原装[敏感词],你信吗?

  正规渠道买的芯片,都还存在一定概率是芯片自身的问题,更别说咸鱼这种平台了。 我之前就遇到过,从正规且比较大的代理商买的STM32,出现了问题,FAE多次到公司都没找出问题,最后拿回原厂解剖芯片,发现真的是芯片自身的问题。


所以,不要因为便宜就从淘宝、咸鱼上购买芯片,建议走正规渠道。否则,可能会付出很大代价。


免责声明:本文转载自“strongerHuang”,支持保护知识产权,转载请注明原出处及作者,如有侵权请联系我们删除。
