碳化硅外延技术突破或改变产业格局

发布时间:2022-03-17作者来源:萨科微浏览:1988



我国碳化硅产业或迎来史诗级利好



  进入2021年以来,在碳化硅外延领域,国内外企业纷纷捷报连连。
  2021年3月1日,日本丰田通商株式会社正式宣布成功开发出一种表面纳米控制技术——Dynamic AGE-ing。该技术可以让任何尺寸、任意供应商的SiC衬底的BPD(基平面位错)降低到1以下。

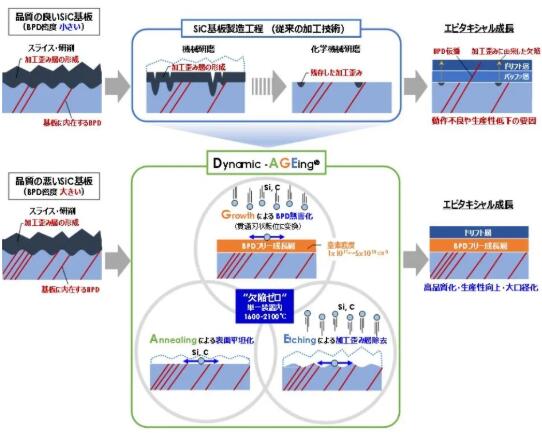

    图1 丰田Dynamic AGE-ing技术
  无独有偶,2021年3月3日,瀚天天成电子科技(厦门)有限公司发布消息称,突破了碳化硅超结深槽外延关键制造工艺。

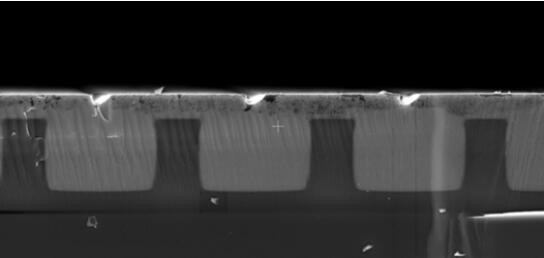

    碳化硅超结深槽外延关键制造工艺
  碳化硅外延是碳化硅产业链中的重要一环。如今碳化硅外延技术的发展步入快车道,会对整个碳化硅外延生态圈产生什么影响呢?请容我一一道来。


或将改变国际碳化硅外延产业格局



   碳化硅产业链主要分为晶片制备、外延生长、器件制造、模块封测和系统应用等几个重要的环节。其中外延生长是承上启下的重要环节,具有非常关键的作用。

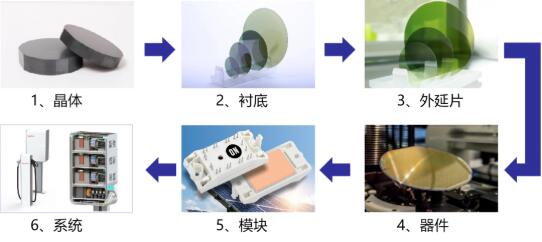

    图3 碳化硅产业链   因为现有器件基本都是在外延层上实现的,所以对外延层质量的要求就非常之高。而且随着耐压性能的不断提高,所要求的外延层的厚度就越厚。一般电压在600V左右时,所需要的外延层厚度约在6微米左右;电压在1200-1700V之间时,所需要的外延层厚度就达到10-15微米。如果电压达到一万伏以上时,可能就需要100微米以上的外延层厚度。而随着外延层厚度的不断增加,对厚度和电阻率均匀性以及缺陷密度的控制就变得愈发困难。
  目前,碳化硅外延的主流技术包括斜切台阶流技术和TCS技术等等。
  所谓斜切台阶流技术即切割碳化硅衬底时切出一个8°左右的偏角。这样切出的衬底表面出产生很高的台阶流密度,从而容易实现晶圆级碳化硅外延。目前,斜切台阶流技术已经比较成熟。但是该技术也有两个缺陷:一是该技术无法阻断基平面位错;二是该技术会对衬底材料造成浪费。
  为了突破台阶流技术的限制,人们又尝试在反应腔中加入含氯元素的硅源,最终通过不断地完善开发出TCS等技术。目前,碳化硅外延技术已与碳化硅外延设备高度融合。2014年,TCS等技术由意大利LPE公司最早实现商业化,在2017年AIXTRON公司对设备进行了升级改造,将这个技术移植到了商业的设备中。
  目前,碳化硅外延设备主要由意大利的LPE公司、德国AIXTRON公司以及日本Nuflare公司所垄断。
    全球碳化硅产业格局

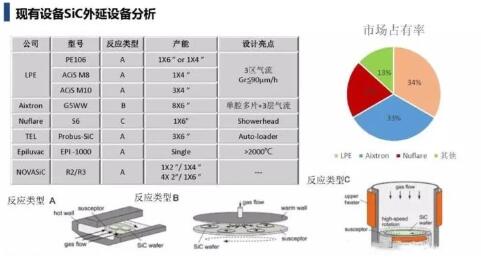

图5 现有碳化硅外延设备分析


预计到2023年碳化硅外延设备的年复合增长率有望超过50%。

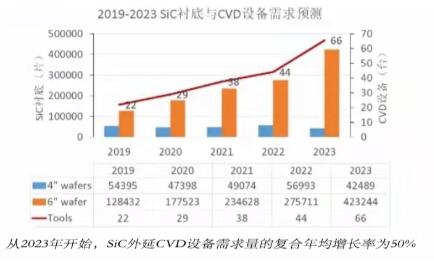

      图6 碳化硅外延设备市场前景
  随着新兴碳化硅外延技术的崛起,这个几十亿规模的产业或将迎来新一轮的洗牌。


或将催熟我国碳化硅衬底材料产业



  碳化硅是第三代半导体材料的典型代表,按照用途不同,可以分成珠宝级碳化硅材料、电力电子器件用N型碳化硅材料和功率射频器件用半绝缘碳化硅材料。虽然,近年来珠宝级碳化硅材料和半绝缘碳化硅材料的市场增长迅猛,但是N型碳化硅材料才是未来市场[敏感词]的主角。
  相对于珠宝级碳化硅和半绝缘碳化硅材料,N型碳化硅材料对晶体质量的要求更高。在该领域,我国碳化硅衬底企业与CREE公司国际一流企业还存在一定的差距。
  如果诸如丰田研发的Dynamic AGE-ing等技术可以大规模在我国应用,那么N型碳化硅衬底材料的入场门槛无疑将会大幅度降低。据中国电子材料行业协会半导体材料分会统计,我们已经上马了30多个碳化硅衬底材料项目,投资已超300亿元。但是因为缺陷等技术原因,N型碳化硅衬底的产能迟迟不能释放。如果碳化硅外延技术获得关键突破,对我国碳化硅衬底材料企业而言,这无异于开闸放水。


或将推动我国碳化硅器件产业



   虽然我国投资的碳化硅衬底项目已经有30多个,但是市场需求量[敏感词]的6英寸N型碳化硅晶片依然严重依赖进口。碳化硅衬底和外延的成本目前占到碳化硅模块总成本的50%以上,如果该问题不得到解决,我国碳化硅产业相比于美国很难有什么太大的竞争力。
  市场研究单位Yole指出,碳化硅电力电子产业发展具高度潜力,包括ROHM、Bombardier、Cree、SDK、STMicroelectronics、Infineon Technologies、Littelfuse、Ascatron等厂商都大力投入。Yole预测到2023年SiC功率半导体市场规模预计将达14亿美元,2016年至2023年间的复合成长率(CAGR)为28%,2020~2022年CAGR将进一步提升至40%。

总而言之,未来前景广阔,但是国内各位碳化硅业界同仁还应勉励向前。
