本文带你了解EDA全流程的平台产品NanoDesigner

发布时间:2022-08-12作者来源:萨科微浏览:1841


8月10日,《NanoDesigner全定制IC设计解决方案》网络研讨会火热举行,格伦电子高级应用经理陆文忠分享了NanoDesigner产品的设计初衷、技术优势和战略实施。 错过直播也没问题。 本文介绍了运行整个EDA流程的平台产品NanoDesigner。


 Why NanoDesigner


近几年,国际对国内半导体行业的出口管制措施越来越严格,涉及到半导体、通信等行业。最近又有消息传出要对特定类型的EDA软件实施新的出口限制,将波及到14nm及以下制程,旨在减缓中国设计和制造先进芯片的能力,比如需要大算力的人工智能芯片等。


目前我国半导体产业的生态还不够完善,存在很多缺陷。作为集成电路设计与制造流程的支撑,EDA工具必须不断创新以满足IC产业的发展需求。概伦电子一直致力于以DTCO(Design Technology Co-Optimization)流程创新推动设计和制造两大环节的深度联动,针对不同应用打造EDA参考设计流程。


基于以上原因,概伦电子推出承载EDA全流程的平台产品NanoDesigner,并搭配已在国内外市场深耕多年的电路仿真器NanoSpice系列,完美对接不同类型不同工艺的设计需求,打造制造和设计EDA全流程,支撑集成电路行业的发展,提升产业竞争力。


 NanoDesigner技术优势

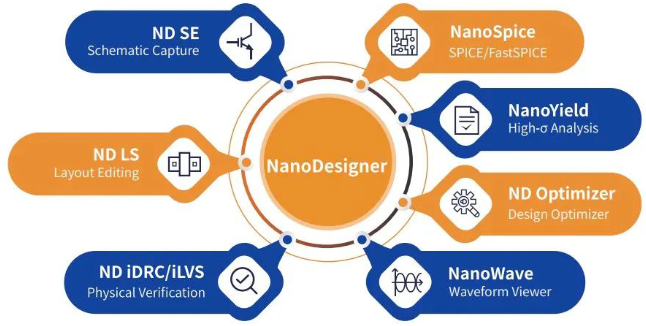

NanoDesigner为用户提供一个灵活、可扩展的存储和模拟/混合信号IC的全定制电路设计平台,支持原理图设计NDSE(NanoDesigner Schematic Editor)、智能化版图编辑NDLS (NanoDesigner Layout Suite)、交互式物理验证iDRC/iLVS以及AI算法驱动的电路设计优化ND Optimizer。




NanoDesigner产品界面直观、易操作,无缝集成概伦电子电路仿真器NanoSpice系列引擎、良率导向设计平台NanoYield、大容量波形查看器NanoWave,并全面兼容Open Access数据库等业界标准文件、各类标准工具接口,还支持强大的电路查看、编辑、自动连接等功能选项,真正做到整合原理图与版图设计、电路仿真与分析、物理验证与设计自动化于一体,为以各类存储器电路、模拟电路等为代表的定制类芯片设计提供完整的EDA全流程,从而极大地提升设计效率。


NanoDesigner综合设计平台为用户提供丰富的电路模板库、智能的辅助设计界面与插件、APR相关以及PV验证工具,以及类似C++的AXEL解释性语言与Python语言用于支撑用户进行脚本开发编辑。其中基于AI以及遗传进化算法的优化器,将应用于器件、工艺及电路优化。在电路优化方面,可以利用自动调整电路中的器件参数例如器件的尺寸参数及设计变量参数,通过不断仿真迭代、杂交变异,自动生成满足spec和constraint的最优器件组合,在设计与制造的相关阶段实现协同优化。


 DTCO与NanoDesigner


DTCO由来已久,其实现需要在设计与工艺端共同发力,协同优化。概伦电子的DTCO理念涉及工艺开发、建模建库、IP/电路设计、仿真验证、性能/良率优化和芯片制造等多个环节,包含的多种优化引擎其目标是让工艺、器件、电路得到优化。例如,内建的优化器会优化stand cell的布局布线、帮助快速生成版图,快速进行包含stand cell的电路仿真,用仿真结果来引导工艺和器件的优化。对于半导体器件SPICE模型、PDK工艺设计包和标准单元库这些Design Enablement底层支撑单元的快速开发技术是概伦电子DTCO流程的一大特点。


NanoDesigner的推出标志着概伦电子以DTCO理念创新打造应用驱动的EDA全流程的战略落地,将继续致力于为行业解决存储器设计与制造、先进工艺开发、高端芯片竞争力提升等关键问题。



免责声明:本文转载自“ 概伦电子Primarius”,本文仅代表作者个人观点,不代表萨科微及行业观点,只为转载与分享,支持保护知识产权,转载请注明原出处及作者,如有侵权请联系我们删除。
