一个碳化硅芯片业余爱好者的学习笔记。文献整理，业界新闻，偶有所得，天马行空。本公众号属于个人学习笔记，仅为个人业余兴趣爱好，不涉及任何商业目的。文中如果有引用不规范的地方敬请见谅。有人的爱好是养花养草唱歌钓鱼，也有人喜欢写Twiter博客抖音，我最近几年，喜欢周末偶尔读点书刷刷paper，看看前沿方向材料和器件技术发展。

做点有趣的事，做个有趣的灵魂。

这是个容易挨骂的话题，但对于我这种没有任何利益相关，又一贯喜欢胡说八道的风格来说，瞎聊聊凑个数也就无所谓。这关键还是给我们小圈子几个人自己看的，提前写好了防止我自己到临头忘记几个关键点了。

热度：和当年LED差不多，但技术壁垒，比LED高几个量级；

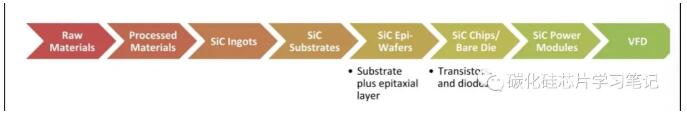

一句话总结行业国内主流技术方向的各个环节：

1. 硅粉碳粉：不是问题

太阳能行业还是做了不少好事，现在国内9N的硅粉也不是啥大问题；

2. 碳化硅粉：5N凑合，6N有问题；检测体系不完善，大规模供应这些近两千台炉子，年产几百万片的几十个衬底项目，真把炉子都开起来，粉料奇缺！低于$100/kg的高质量6N碳化硅粉料源，低成本技术方案，奇缺！

3. 碳化硅长晶/晶圆 - 4H导电，奇缺

能上车的晶圆质量，及产量，成本… 这个没办法，国内真正在长晶的，长了二十多年，基本也到了一个瓶颈，也就是技术和烧钱迭代的瓶颈，6寸晶圆的缺陷密度/良率，需要再降低一两个数量级，这个需要的时间预计是，5-10年，让一个企业集中所有国内能长晶的教授级高工，集中精力好好迭代往各个改善方向同时烧个几百炉子，加快迭代进度！关键是，现在这个炉耗产出比，它不赚钱有点忧郁啊！

那些个玩资本讲故事的，不应该算在这个产业。算在房地产行业更合适！

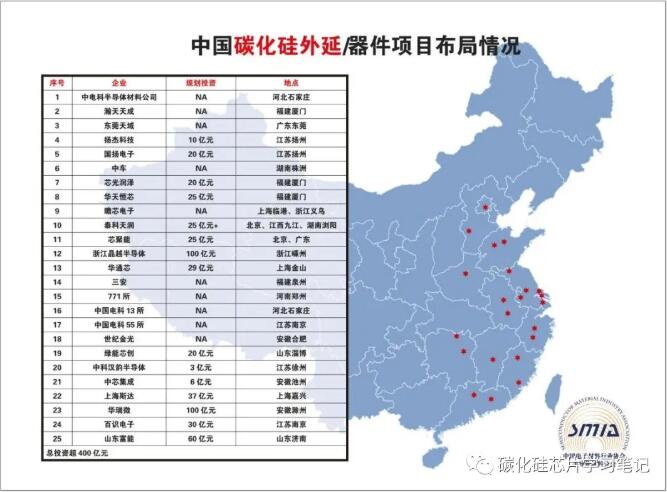

4. 碳化硅外延片

5-20um，N型外延，不是问题；

衬底片不好，不够，才是问题！

5. 碳化硅器件- MPS/JBS二极管

二极管 - 650/1200V 20A及以下，良率不是问题，成本性价比，凑合；能稳定批量量产的，北京/无锡/上海/厦门那四家厂都没啥大问题，[敏感词]有问题的是好的能上车的衬底片来源；

但1700V及以上的二极管，良率和批次稳定性及综合成本，依然不太乐观；我是看过其中几家的实际数据的，关键是有时候还分析不清楚良率不好不稳定的原因。不全在衬底和外延片质量，数据对不上！

50A及以上的二极管，良率不好；但这有一多半是片子的问题；

6. 碳化硅MOSFET器件- 平面结构

3 - 10mOhm， 20A及以下，有一家真的是有四寸的批量，成本性价比和良率/可靠性，有待改善，暂时还不敢有企业装上车，做个充电桩充充电，可以有；

无锡/上海/厦门那几家厂都在开发和样品阶段，没什么批量数据；

一句话总结：平面MOSFET，能良率稳定大批量量产上车的，没有！
