【求教】MOS管开关电路。

发布时间:2022-03-17作者来源:萨科微浏览:436

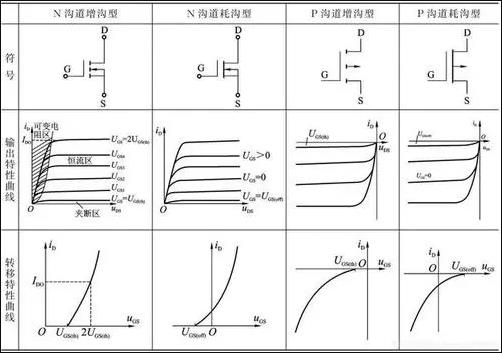

MOS和三极管相像,但是三极管属于电流驱动型,而MOS属于电压驱动型,因此在控制的时候需要考虑MOS的G端电压。一般的N沟道MOS在3V往上就可以导通,但是为了考虑可靠性,往往是加上一个电阻,接到12V左右,这是我们常用的。如图我们产品中的一个图,是电机驱动,用的就是MOS的开关特性。另外,数字电路中所用到的三极管和MOS就是一个开关,因为数字电路只有0和1。图中的PWM是单片机IO端口直接过来的,0V和5V可变。后面一个推挽电路,然后给MOS。

怎样用MOS管做开关电路

图中电池的正电通过开关S1接到场效应管Q1的2脚源极,由于Q1是一个P沟道管,它的1脚栅极通过R20电阻提供一个正电位电压,所以不能通电,电压不能继续通过,3v稳压IC输入脚得不到电压所以就不能工作不开机!这时,如果我们按下SW1开机按键时,正电通过按键、R11、R23、D4加到三极管Q2的基极,三极管Q2的基极得到一个正电位,三极管导通(前面讲到三极管的时候已经讲过),由于三极管的发射极直接接地,三极管Q2导通就相当于Q1的栅极直接接地,加在它上面的通过R20电阻的电压就直接入了地,Q1的栅极就从高电位变为低电位,Q1导通电就从Q1同过加到3v稳压IC的输入脚,3v稳压IC就是那个U1输出3v的工作电压vcc供给主控,主控通过复位清0,读取固件程序检测等一系列动作,输处一个控制电压到PWR_ON再通过R24、R13分压送到Q2的基极,保持Q2一直处于导通状态,即使你松开开机键断开Q1的基极电压,这时候有主控送来的控制电压保持着,Q2也就一直能够处于导通状态,Q1就能源源不断的给3v稳压IC提供工作电压!SW1还同时通过R11、R30两个电阻的分压,给主控PLAYON脚送去时间长短、次数不同的控制信号,主控通过固件鉴别是播放、暂停、开机、关机而输出不同的结果给相应的控制点,以达到不同的工作状态!
