萨科微5 V单向ESD抑制器SD05：为通用接口打造“够用且耐用”的防护屏障

2025-08-11 16:11:34 9

在USB 2.0、RS-485、CAN bus 乃至键盘扫描线等“不追极限速率”但又随处可见的5 V接口上，工程师真正想要的并不是夸张的飞秒级电容指标，而是“成本可控、脚位兼容、够稳够狠”的ESD卫士。萨科微（Slkor）推出的单向TVS二极管SD05，以5 V反向工作电压、6 V最小击穿电压、9.8 V低钳位电压与300 pF结电容的组合，恰好踩中这一需求甜点区——既不会像超低电容器件那样溢价，也不会因迟钝而放过任何一次静电突袭。再加上SOD-323袖珍封装，它成为空间局促的键盘、机顶盒、车载OBD诊断口等场景的理想“保险丝”。

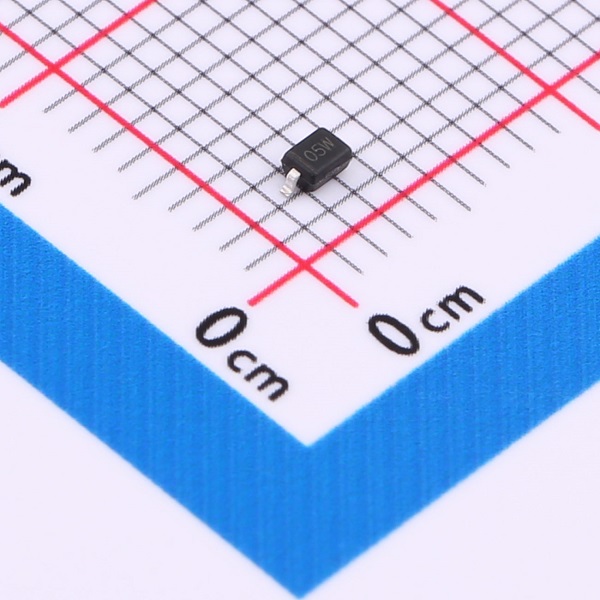

SD05-正面

静电保护二极管SLESD5341N产品图

*而宽松的保护窗口
反向工作电压VRWM = 5 V
最小反向击穿电压VBR min = 6 V
钳位电压VC = 9.8 V（典型@1 A）
这一组数字意味着：在5 V信号线允许的±5 %公差内，SD05绝不会提前误动作；当±30 kV接触放电（IEC 61000-4-2）的浪涌来袭时，它又能把尖峰牢牢摁在9.8 V以下，让后级CMOS安然无恙。与动辄12 V以上钳位的齐纳方案相比，SD05给系统留出的裕量足够，却又不过分保守。

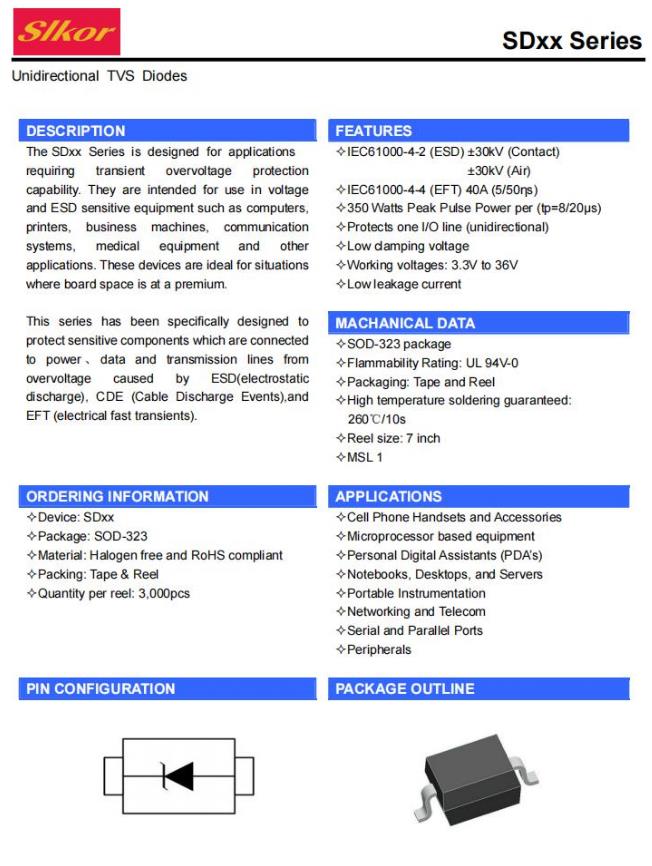

静电保护二极管SLESD5341N规格书

350 W峰值脉冲功率，小而弥坚
别看SD05体积只有2.5 mm × 1.25 mm × 1.1 mm，在8/20 µs的浪涌脉冲下，它能瞬态扛住350 W峰值功率。换算到系统级ESD枪测试，相当于把±30 kV的人体放电能量在一纳秒内“吞掉”，并把残压控制在个位数伏特。对于打印机USB口、工业HMI的RS-232口这些“热插拔频繁、环境复杂”的节点来说，一颗SD05即可通过四级ESD认证，无需再堆叠大功率TVS阵列。

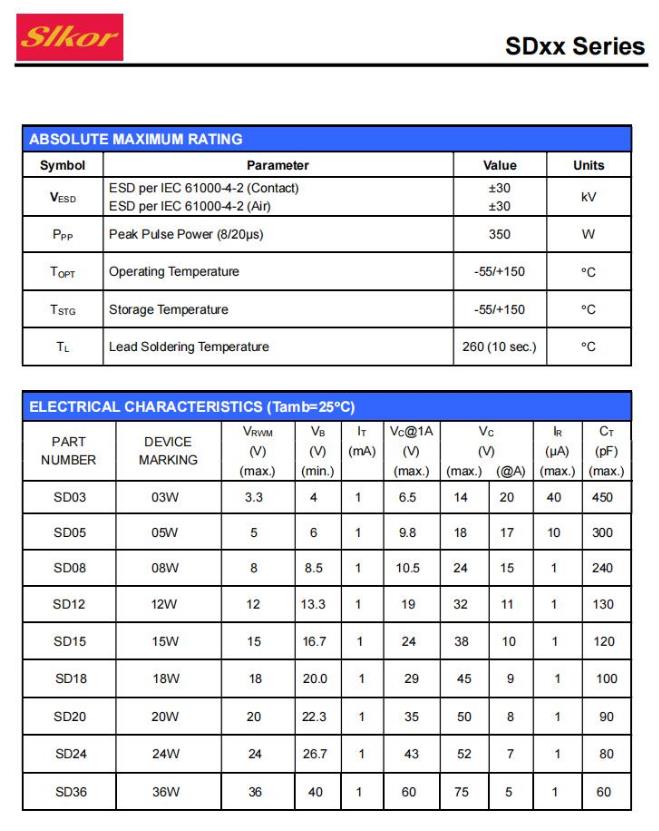

静电保护二极管SLESD5341N相关参数

300 pF结电容，低频信号无感
300 pF听起来不算“超低”，但对9600 bps UART、12 Mbps USB Full-Speed 乃至1 MHz的I²C而言，这点电容带来的边沿延迟和回波损耗完全可以忽略。设计人员因此可以放心把SD05直接放在信号线对地之间，无需串联电阻做补偿，既简化布局又节省BOM。

10 µA漏电流，电池设备不心疼
在25 °C、5 V偏置条件下，SD05的反向漏电流典型值仅10 µA，即使环境温度升高到85 °C，也远低于50 µA。对于使用锂锰纽扣电池的智能水表、LoRa传感器节点来说，这颗TVS每年额外消耗的电量不足1 mAh，几乎可忽略不计。

SOD-323封装，老焊盘直接兼容
沿用经典的SOD-323焊盘，SD05可直接替换市面上任何同封装5 V TVS，无需改板。UL 94V-0阻燃树脂、260 °C/10 s回流焊窗口及MSL 1潮湿敏感度等级，让它无惧无铅工艺与长期仓储。每卷3000 pcs的7英寸编带，也与高速贴片机无缝衔接。

典型落地场景
• 工业控制：PLC RS-485端口、CANopen节点、编码器接口
• 消费电子：键盘USB 2.0 HUB、机顶盒HDMI-CEC线、打印机并行口
• 车载电子：OBD-II诊断口、车载USB充电口、倒车摄像头CVBS线
• 医疗电子：便携血压计RS-232、家用制氧机报警线
• 通信设备：以太网供电（PoE）备用线、基站调试串口

简洁而不失稳健的设计提示
PCB布线时，将SD05焊盘紧邻连接器放置，走线长度控制在5 mm以内；下方地平面开窗与器件中央散热焊盘直连，缩短泄放回路。若信号线速率低于12 Mbps，可直接使用SD05单端接地；若需差分防护，可两颗对称布局，保持阻抗连续。萨科微官网同步提供SD05的SPICE行为模型、2-Port S参数以及ESD实测报告，工程师可在十分钟内完成仿真验证。遇到现场浪涌不过的情况，FAE团队支持48小时内提供整改方案，并可预约第三方实验室复测。

一句话总结
萨科微SD05用“5 V工作、6 V击穿、9.8 V钳位、300 pF电容”的朴实参数，在“够用、耐用、易用”三者之间找到了黄金平衡点，为成千上万条普通信号线提供了低调却可靠的静电保护。
