Slkor SLCE1005A015FR：0603 封装的高频电路 ESD 防护新标杆

2025-08-12 11:07:16 9

萨科微（Slkor）推出SLCE1005A015FR ESD 保护二极管，专为高频电子设备设计，以超小 0603 封装与超低电容特性，为 HDMI 1.3、高速以太网、USB 2.0 等高频链路提供可靠静电防护，有效抵御静电放电（ESD）、瞬态干扰，保障设备在复杂电磁环境中的稳定运行。

SLCE1005A015FR-正面(1)

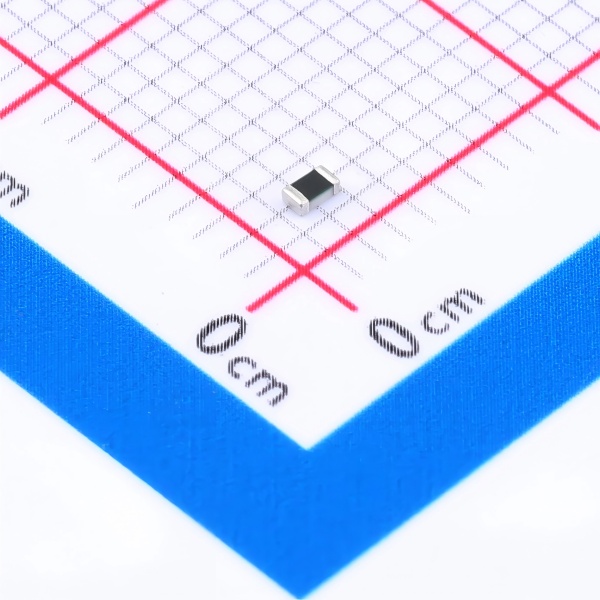

静电保护二极管SLCE1005A015FR产品图

这款器件的核心优势在于高频场景下的准确防护与信号兼容性：采用厚膜技术与双向保护设计，结电容（Cp）仅 0.15pF（典型值），在 1MHz 频率下对信号传输的影响可忽略不计，高效适配 3.4GHz 等高频应用（如 HDMI 1.3 接口）；插入损耗极低，3.4GHz 时仅 - 0.25dB，确保高速数据传输的完整性。同时，其快速响应时间（<1ns）能在瞬间压制过压干扰，TLP 钳位电压（V_C (TLP 30)）典型值 40V，配合 250V 的触发电压（V_T (TLP)），为电路筑起坚固防线。

在防护性能上，SLCE1005A015FR 通过严苛的国际标准认证：符合 IEC 61000-4-2 Level 4，接触放电达 8kV（典型值）、15kV（顶值），空气放电达 15kV（典型值）、25kV（顶值），可承受超过 100 次 ESD 冲击而性能稳定；峰值漏电流（I_L (MAX)）仅 10μA@14V DC，静态功耗极低，延长便携式设备的电池续航。

wechat_2025-08-12_111504_971

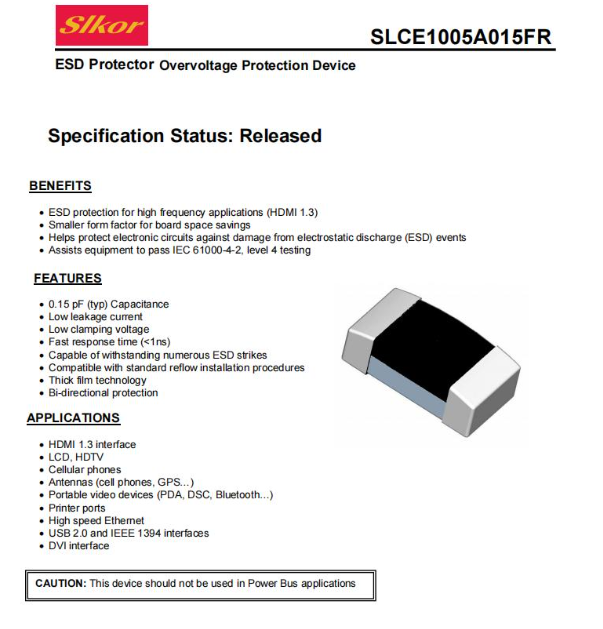

静电保护二极管SLCE1005A015FR规格书

wechat_2025-08-12_111541_347

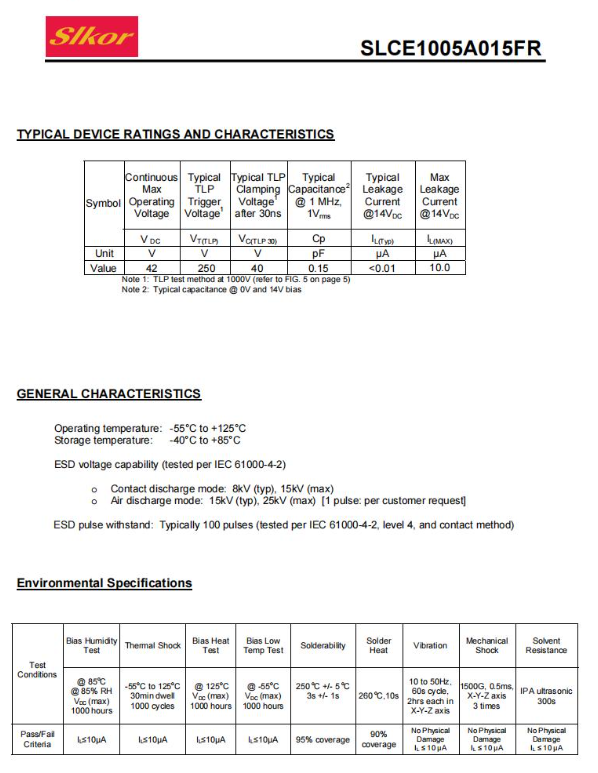

静电保护二极管SLCE1005A015FR相关参数

封装与可靠性设计同样亮眼：采用 0603 超小封装（尺寸 1.50-1.70mm×0.70-0.90mm×0.40-0.60mm），比传统封装节省近 30% 的电路板空间，适配高密度布局；支持标准回流焊工艺，260℃/10s 高温焊接无忧，通过湿度、热冲击、振动等多项环境测试，工作温度范围 - 55℃至 + 125℃，满足恶劣环境下的长期稳定运行需求。

从应用场景来看，SLCE1005A015FR 的适配性覆盖高频电子设备核心领域：

●在消费电子中，保护智能手机天线、GPS 模块、蓝牙设备的射频链路免受静电干扰；

●适配显示与通信接口，如 HDMI 1.3、DVI、USB 2.0，确保 4K 视频、高速数据传输不中断；

●为工业设备的高速以太网端口、打印机接口提供防护，抵御工厂环境中的电磁瞬变。

“SLCE1005A015FR 的突破在于将‘超低电容’与‘高防护’在 0603 封装中实现平衡。”Slkor 防护器件事业部负责人表示，“高频电路对寄生参数极为敏感，我们通过材料创新与结构优化，让器件在提供 42V 直流工作电压防护的同时，不影响信号完整性，这正是对‘高频化、小型化’电子设备趋势的*响应。”

目前，SLCE1005A015FR 已实现稳定量产，支持批量供货。如需获取技术手册、测试数据或申请样品，可访问萨科微官网（TVS-肖特基二极管-霍尔元件-可控硅-MOS管 - 深圳市萨科微半导体有限公司）。
