萨科微推出 BTRD04A035：DFN1006 封装的双向 ESD 防护新选择

2025-08-12 13:48:21 55

在智能终端向轻薄化、高频化升级的浪潮中，静电放电（ESD）对电路的潜在威胁愈发凸显。随着智能手机、可穿戴设备等便携产品的功能密度持续提升，其内部高速信号链路对 ESD 防护器件的性能提出了更高要求 —— 既要能抵御高强度静电冲击，又不能影响信号传输完整性。萨科微（Slkor）针对性推出BTRD04A035 双向 ESD 保护二极管，以 DFN1006 紧凑封装与均衡性能，为消费电子设备构建可靠防护屏障。

BTRD04A035-正面(1)

静电保护二极管BTRD04A035产品图

作为专为高频场景设计的防护器件，BTRD04A035 在电气性能上实现了高度平衡：反向工作电压（VRWM）达 5.0V，适配主流低压电路；反向击穿电压（VBR）范围 5.6V-8.4V（典型值 6.5V），确保正常工作时不干扰信号传输；正向钳位电压（VC）在 1A 脉冲下仅 10V，5A 脉冲下 12V，能快速将瞬态过压限制在安全范围，保护后端敏感芯片。其 15pF 的结电容（CJ）与 0.1μA 的反向漏电流（IR），更是兼顾了高频信号兼容性与低功耗需求，高效适配高速数据链路。

防护能力上，该器件通过 IEC 61000-4-2 标准认证，接触放电与空气放电均达 ±25kV，可承受 5A（8/20μs）的雷击脉冲冲击，峰值脉冲功率达 60W，配合纳秒级响应速度，能瞬间压制静电与浪涌干扰。采用的 DFN1006 封装（尺寸 0.55-0.65mm×0.95-1.05mm×0.35-0.45mm），相比传统封装节省 40% 以上空间，支持无铅回流焊工艺（峰值温度 260℃），满足 MSL 可靠性要求，适配高密度 PCB 布局。

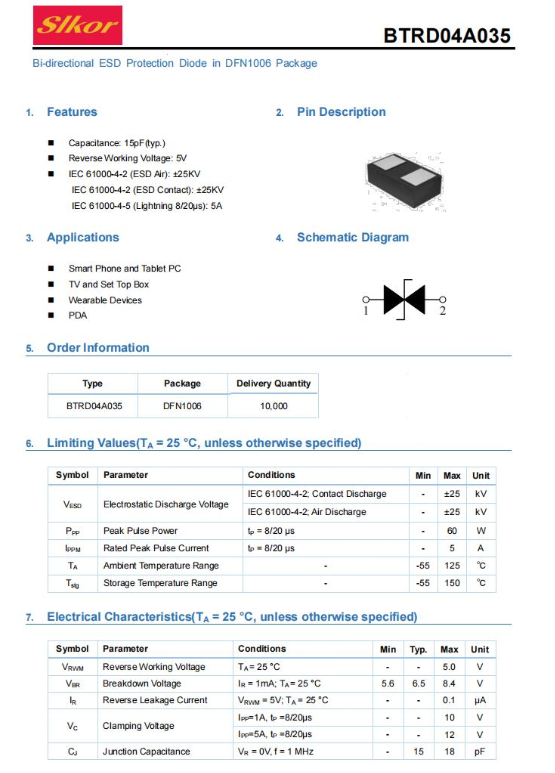

wechat_2025-08-12_115619_367

静电保护二极管BTRD04A035规格书

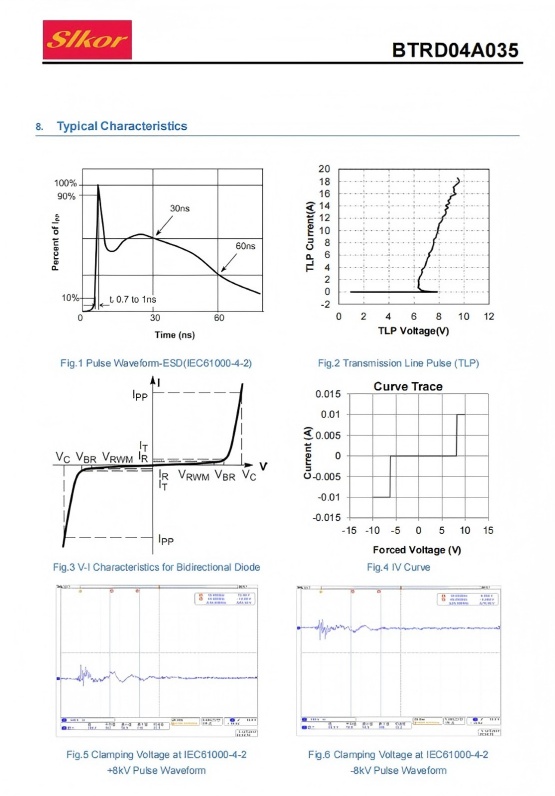

wechat_2025-08-12_115731_536

静电保护二极管BTRD04A035相关参数

产品核心优势集中在三方面：

● 全场景防护：±25kV ESD 防护与 5A 雷击耐受，覆盖消费电子常见电磁干扰场景；

● 高频友好：15pF 低结电容对高速信号传输影响极小，适配智能终端的高频接口；

● 能效与集成：0.1μA 超低漏电流延长设备续航，DFN1006 封装助力产品轻薄化设计。

应用领域广泛覆盖消费电子主力产品线：智能手机、平板电脑、智能电视与机顶盒、可穿戴设备及 PDA 等，尤其在触控屏接口、数据传输链路等静电敏感区域表现突出。

萨科微防护器件事业部负责人表示：“BTRD04A035 的设计核心是‘均衡’—— 在有限封装空间内，既实现高强度防护，又保持对高频信号的低干扰。这一思路*呼应了当前电子设备‘功能集成与可靠性并重’的发展趋势。”

目前，BTRD04A035 已实现稳定量产，采用卷带包装（每卷 10,000 颗），支持批量采购。如需技术手册或样品，可访问萨科微官网（TVS-肖特基二极管-霍尔元件-可控硅-MOS管 - 深圳市萨科微半导体有限公司）获取详情。
