萨科微推出 SLESD0524P：DFN2510 封装，为高速数据接口筑起超低干扰防护墙

2025-08-12 16:48:09 513

在 4K/8K 视频传输、千兆以太网普及的当下，电子设备的高速数据链路正面临 “信号完整性” 与 “静电防护” 的双重考验。据行业报告显示，高速接口（如 HDMI 2.1、PCIe 4.0）的信号传输速率已突破 20Gbps，哪怕 0.5pF 的寄生电容都可能导致信号失真，而静电放电（ESD）引发的接口故障占比超 35%。萨科微（Slkor）针对性推出SLESD0524P 超低电容 ESD 保护阵列，以 DFN2510 封装与 0.2pF *结电容，为多线路高速接口提供 “零干扰” 防护方案。

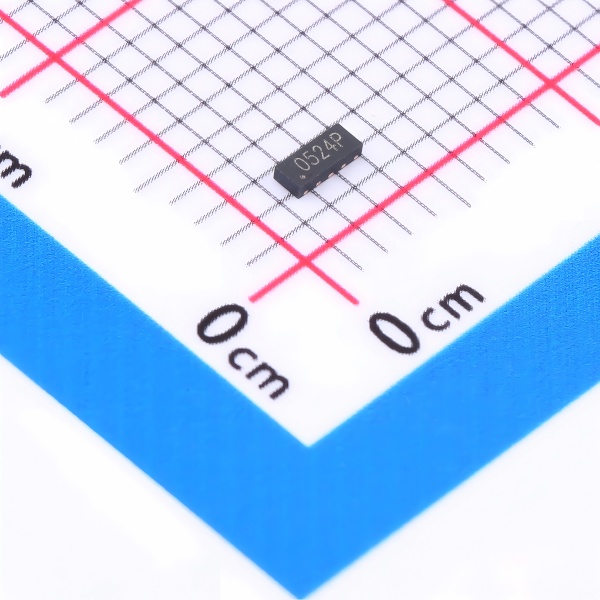

SLESD0524P-正面(1)

静电保护二极管SLESD0524P产品图

作为专为寄生敏感系统设计的瞬态电压抑制器，SLESD0524P 的核心性能实现了高频场景的高度适配：反向工作电压（VRWM）达 5.0V，适配主流低压高速电路；反向击穿电压（VBR）高于 6.0V，确保正常工作时不介入信号传输；正向钳位电压（VC）在 1A 脉冲下仅 10V，4A 脉冲下 15V，可快速将瞬态过压限制在安全范围，保护后端敏感芯片。其突出的优势在于超低结电容 ——I/O 间仅 0.2pF（典型值），I/O 到地 0.4pF（典型值），配合 1μA 的反向漏电流（IR），极大解决了 “防护与信号干扰” 的行业痛点，即使在高速差分信号传输中也能保持完整性。

防护能力上，该器件通过 IEC 61000-4-2 Level 4 认证，接触放电达 ±20kV，空气放电达 ±25kV，可承受 4A（8/20μs）的峰值脉冲电流，峰值脉冲功率达 60W，同时通过 IEC 61000-4-4（EFT）40A（5/50ns）认证，*抵御静电与快速瞬变干扰。采用的 DFN2510 封装（尺寸 2.45-2.55mm×0.95-1.05mm×0.45-0.55mm），支持 4 条高速数据线同时防护，相比传统多器件组合方案节省 50% 空间，支持 260℃/10s 无铅回流焊，符合 UL 94V-0 阻燃与 RoHS 标准，适配高密度 PCB 布局。

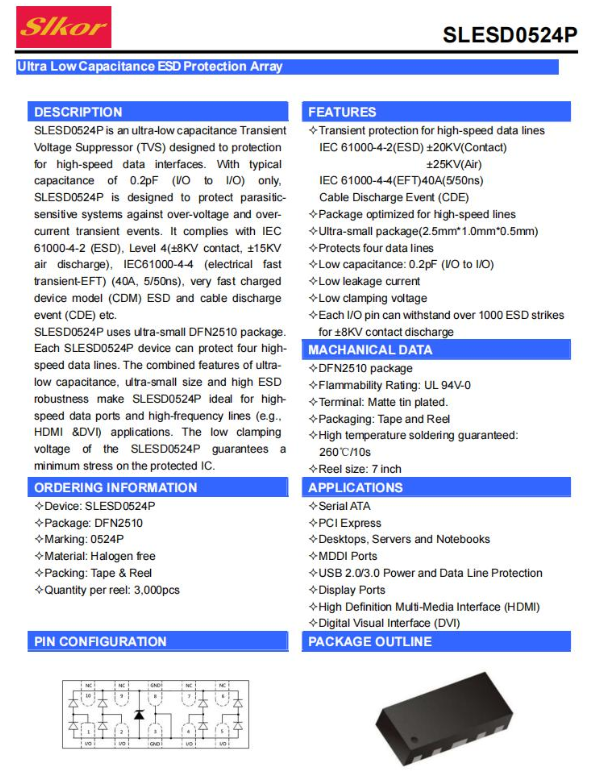

wechat_2025-08-12_165317_605

静电保护二极管SLESD0524P规格书

wechat_2025-08-12_165358_917

静电保护二极管SLESD0524P相关参数

产品核心优势集中在三方面：

● 全域防护能力：±25kV 空气放电 +±20kV 接触放电，覆盖消费电子与工业设备的极端 ESD 场景，每条 I/O 可承受 1000 次以上 ±8kV 接触放电；

● 高频零干扰：0.2pF I/O 间结电容对高速信号传输影响可忽略，适配 HDMI、DVI、USB 3.0 等高频接口；

● 多线集成效率：DFN2510 封装单颗保护 4 条线路，替代传统多器件方案，大幅简化设计并降低布局难度。

应用领域*覆盖高速数据接口场景：串行 ATA、PCI Express、台式机 / 服务器 / 笔记本电脑的高速端口，MDDI 接口、USB 2.0/3.0 电源与数据线，以及高清多媒体接口（HDMI）、数字视觉接口（DVI）等，尤其在 8K 视频传输链路中表现突出。

萨科微高速防护产品线负责人表示：“SLESD0524P 的设计突破在于‘多线协同防护’与‘超低寄生参数’的结合 —— 用 0.2pF 电容实现 ±25kV 防护，同时单颗覆盖 4 条线路，这正是对‘高速化、集成化’接口趋势的回应，让防护不再成为信号传输的瓶颈。”

目前，SLESD0524P 已实现稳定量产，采用 7 英寸卷带包装（每卷 3,000 颗），支持批量采购。作为半导体防护领域的创新者，萨科微始终以 “高频场景适配” 为研发核心，其产品通过多项国际合规认证，持续为高速数据通信领域提供高效防护解决方案。如需技术手册或样品，可访问萨科微官网（TVS-肖特基二极管-霍尔元件-可控硅-MOS管 - 深圳市萨科微半导体有限公司）获取详情。
