萨科微ESD静电保护二极管SLESD0504F：精密防护，赋能电子设备安全

2025-08-25 16:39:04 1

在电子设备高度集成化、小型化的今天，静电放电（ESD）、电缆放电事件（CDE）和电气快速瞬变（EFT）等瞬态过电压已成为威胁电路稳定性的关键因素。萨科微推出的SD03作为SDxx系列ESD静电保护二极管的代表产品，凭借其*的瞬态抑制能力、紧凑封装设计和低功耗特性，广泛应用于消费电子、通信、医疗及工业控制等领域，为敏感元件提供可靠防护屏障。

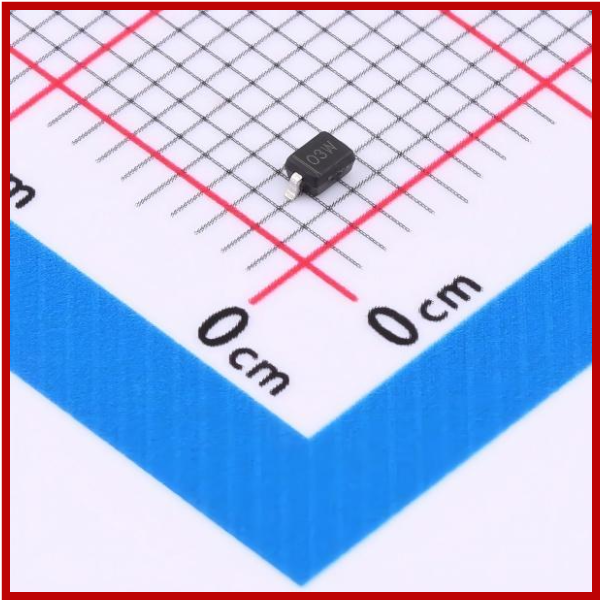

萨科微Slkor静电保护二极管SD03‌产品图

一、产品定位：专为瞬态过电压防护而生

SDxx系列二极管专为需要高瞬态过电压保护能力的场景设计，尤其适用于对电压波动和ESD敏感的设备，如计算机、打印机、商业机器、通信系统及医疗设备等。其核心优势在于在有限电路板空间内实现高效防护，通过单路I/O线保护设计，*拦截ESD、CDE和EFT产生的脉冲冲击，避免信号失真或元件损坏。

wechat_2025-08-25_162644_956

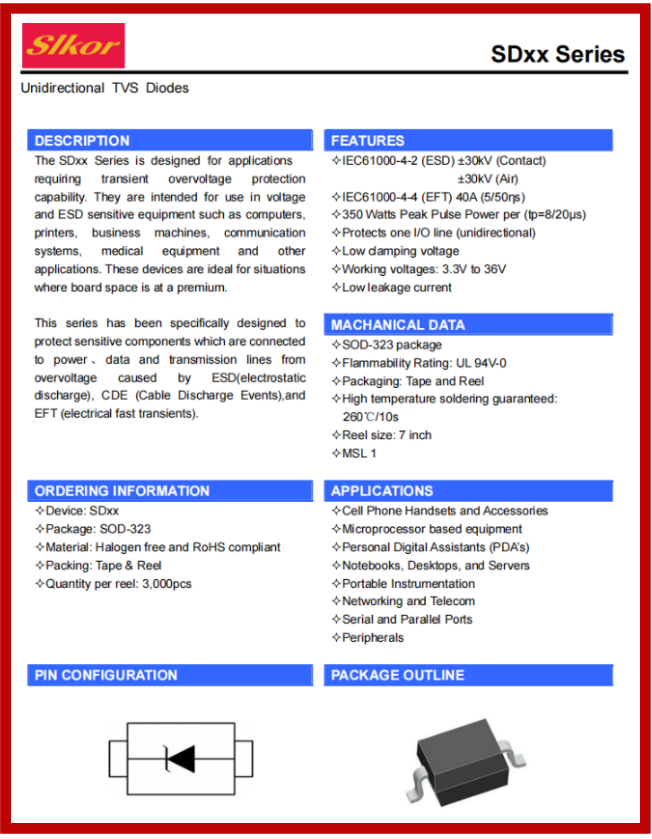

萨科微Slkor静电保护二极管SD03‌规格书

二、核心特性：高速、低耗、强防护

高速瞬态响应

SD03支持高速数据线的瞬态保护，响应时间达纳秒级，可有效抑制高频信号传输中的过电压干扰，确保数据完整性。

国际标准认证的防护等级

ESD防护：通过IEC 61000-4-2标准，空气放电±30kV、接触放电±30kV，覆盖人体静电、设备摩擦等常见场景。

EFT防护：符合IEC 61000-4-4标准，耐受40A（5/50ns）脉冲电流，抵御电缆插拔或雷击感应产生的瞬态干扰。

峰值功率承载：在8/20μs脉冲波形下，单脉冲峰值功率表现优异，可分散瞬态能量，延长元件寿命。

低功耗设计

低漏电流（IR）：最大40μA，减少静态功耗，延长电池供电设备续航。

低钳位电压（VC）：最大14V，将过电压限制在安全范围内，保护后级电路免受高压冲击。

紧凑封装与可靠性

SOT-363封装：体积小巧，适合高密度电路板布局。

UL94V-0阻燃等级：材料具备优异阻燃性，提升设备安全性。

高温焊接支持：260°C/10秒耐焊性，兼容自动化贴片工艺。

wechat_2025-08-25_162701_517

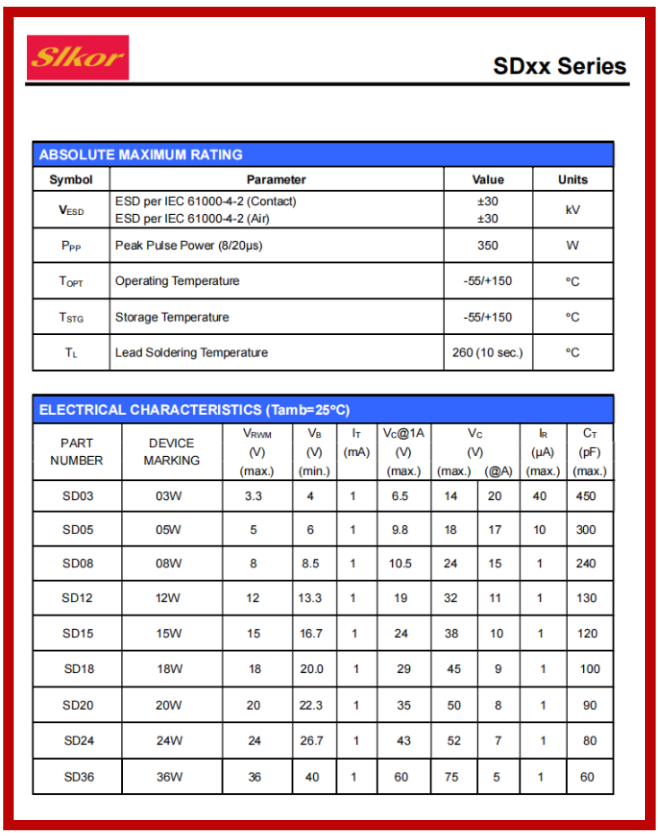

萨科微Slkor静电保护二极管SD03‌相关参数

三、机械与电气参数：*匹配应用需求

封装与包装：采用SOD-323封装，7英寸卷带卷轴包装，便于自动化生产。

关键参数：

VRWM（最大反向工作电压）：3.3V，适配低电压电路。

VBR（最小击穿电压）：4V，确保正常工作时不误触发。

Cj（结电容）：最大450pF，对高速信号影响极小。

四、典型应用场景：覆盖多元电子设备

消费电子：手机、平板电脑、PDA等便携设备的接口保护（如USB、HDMI、耳机插孔）。

计算设备：笔记本电脑、台式机及服务器的电源线、数据总线防护。

通信系统：网络路由器、交换机、基站设备的串行/并行端口保护。

工业与医疗：便携式仪器、外设设备的传感器接口及控制线路防护。

五、技术优势总结：为何选择SD03？

高效防护：单路I/O设计，*拦截瞬态过电压，减少级联保护需求。

空间优化：SOT-363/SOD-323封装，适应紧凑型电路设计。

成本效益：低钳位电压与*值功率结合，降低整体防护方案成本。

兼容性强：支持高温焊接与自动化贴片，提升生产效率。

六、行业前景与萨科微的创新承诺

随着5G、物联网和人工智能技术的普及，电子设备对ESD防护的需求持续攀升。萨科微凭借SD03等系列产品，不仅满足了市场对高性能、小型化防护元件的需求，更通过持续研发投入，推动ESD保护技术向更高集成度、更低功耗方向发展。未来，萨科微将继续深化与全球客户的合作，为消费电子、汽车电子及工业控制等领域提供定制化解决方案，助力智能设备安全升级。

结语

SD03是萨科微在ESD防护领域的技术结晶，其以*的性能、可靠的质量和广泛的应用适应性，成为电子工程师设计中的优选元件。无论是保护高端智能设备的核心电路，还是确保工业控制系统稳定运行，SD03均能以“隐形卫士”的角色，为电子产品的安全性与可靠性保驾护航。
