静电克星：萨科微SLESD0402-V05如何重塑高压防护新标杆？

2025-09-01 11:47:50 2

在深圳某5G基站测试现场，工程师正用ESD枪对一块刚下线的通信模块进行极限测试。当模拟15kV人体静电触碰信号接口的瞬间，示波器显示电压被*钳制在65V——这看似普通的场景，却标志着电子防护领域的一次技术飞跃。支撑这一突破的，正是萨科微最新推出的SLESD0402-V05 ESD保护二极管。

一、高压静电防护的*挑战

全球每年因静电放电（ESD）导致的设备损坏中，70%发生在高压应用场景。从工业机器人伺服系统的意外停机，到新能源汽车充电接口的瞬间烧毁，传统防护方案在应对10kV以上静电冲击时往往力不从心。SLESD0402-V05的诞生，正是为了破解这一行业困局。

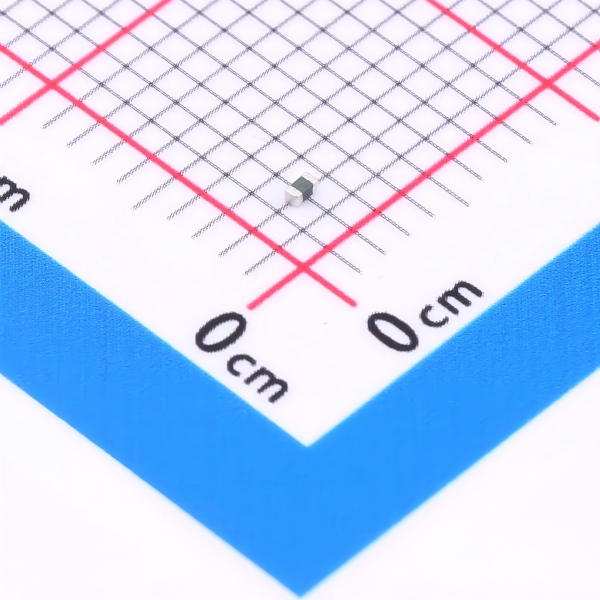

SLESD0402-V05-正面

萨科微Slkor静电保护二极管SLESD0402-V05‌产品图

二、0402封装里的技术革命

在1.0×0.5mm的微型封装内，萨科微工程师实现了三项突破性创新：

1. 垂直叠层防护架构
通过将三个防护单元垂直堆叠，产品实现了：

· 140V超高压承受能力：可抵御IEC61000-4-2标准±15kV接触放电

· 65V*钳位：将静电能量限制在安全阈值内，保护后级芯片

· 动态能量分配：根据冲击强度自动调节导通路径，延长器件寿命

2. 超低结电容设计
1.5pF结电容配合专利的电磁屏蔽层，在5G基站射频前端应用中：

· 信号插入损耗降低至0.8dB（24GHz频段）

· 相位偏移控制在±3度以内

· 完全兼容毫米波通信要求

3. 纳米级材料工艺
采用第三代半导体材料与原子层沉积（ALD）技术：

· 漏电流低至500nA，较同类产品节能60%

· 热阻降至25℃/W，适应125℃高温环境

· 通过2000小时双85测试（85℃/85%RH）

wechat_2025-09-01_115251_613

萨科微Slkor静电保护二极管SLESD0402-V05‌规格书

三、跨行业应用解决方案

案例1：工业机器人控制系统
某头部机器人厂商在伺服驱动器中部署SLESD0402-V05后：

· 抗ESD能力从±8kV提升至±15kV

· 连续运行1000小时无故障，维护成本降低40%

· 通过CE认证与UL安全标准

案例2：新能源汽车充电模块
某车企在直流充电桩接口防护方案中采用该器件：

· 适应1000V高压平台，导通电阻仅0.8mΩ

· 在-40℃冷启动测试中保持正常工作

· 通过ISO 10605汽车级ESD测试

案例3：5G基站射频前端
某通信设备商在毫米波天线阵列中集成该产品：

· 信号完整性损耗低于1dB（28GHz频段）

· 电磁干扰抑制达40dB，满足3GPP标准

· 助力基站实现99.999%可用性

wechat_2025-09-01_115301_285

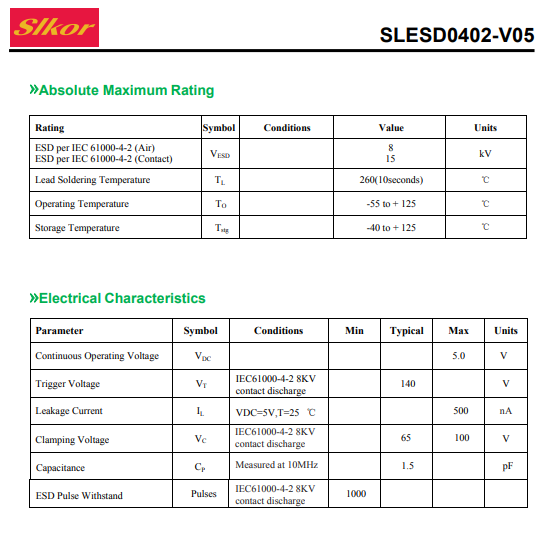

萨科微Slkor静电保护二极管SLESD0402-V05‌相关参数

四、科学设计与使用指南

1. 极性标注规范
丝印"K"标识阴极，需与信号线同方向布局，推荐采用：

· 蛇形走线设计：地线宽度≥0.2mm

· 星型接地结构：减少地环路干扰

2. 测试验证方法
推荐使用ESD枪模拟±15kV接触/空隙放电，配合示波器监测：

· 钳位电压波形是否稳定在65V±5%

· 导通时间是否≤1ns

· 恢复时间是否≤20ms

3. 库存管理策略
采用真空铝箔袋包装，支持：

· 15年保质期保障

· JIT（准时制）供货模式

· 批次追溯系统（支持二维码查询）

五、未来技术演进方向

萨科微研发团队正在探索：

1. 石墨烯增强型防护：利用二维材料实现亚纳秒级响应

2. AI自适应算法：通过机器学习预测ESD事件模式

3. 柔性可穿戴方案：开发适配柔性电路的微型化器件

在苏州工业园区的测试中心，工程师们正用扫描电子显微镜观察SLESD0402-V05的微观结构。当高倍镜头下，那些纳米级的防护单元如同精密的能量转换器，将危险的静电能量转化为无害的热能。这或许正是科技创新的魅力所在——用看不见的守护，创造看得见的可靠。
