SMBJ28CA瞬态抑制二极管：双向保护，电路安全的*升级

其他|other else|

2024-12-21 10:19:27 616

在电子设备日益复杂、瞬态电压威胁日益严峻的今天，瞬态抑制二极管（Transient Voltage Suppressor Diode，简称TVS二极管）作为电路保护的重要元件，正发挥着越来越重要的作用。SMBJ28CA作为TVS二极管系列中的一款杰出产品，以其双向保护、高性能参数和广泛应用场景，为电路安全提供了*升级。本文将以创新的格式和视角，对SMBJ28CA进行深入剖析，探讨其在电路保护中的独特优势和应用前景。

一、SMBJ28CA核心参数解读

?极性?：双向

SMBJ28CA采用双向极性设计，这意味着它能够在正反两个方向上都能有效抑制瞬态过电压，为电路提供更为*的保护。

?反向截止电压（Vrwm）?：28V

这是SMBJ28CA能够承受的最大反向电压而不发生击穿的阈值。在正常工作电压下，SMBJ28CA能够保持稳定，确保电路的正常运行。

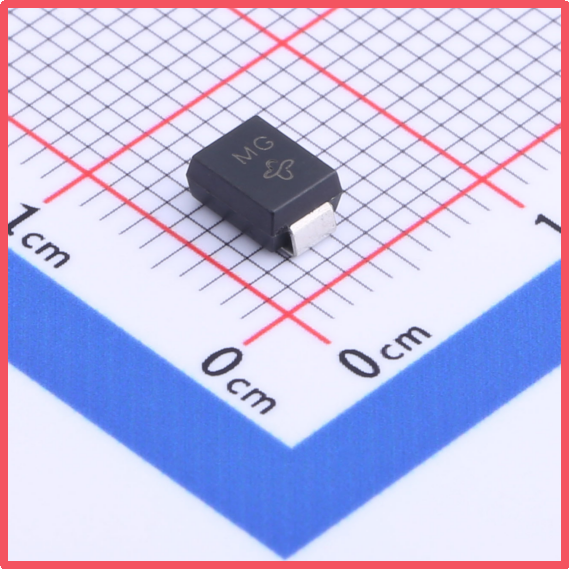

萨科微Slkor瞬态抑制二极管SMBJ28CA产品图

?击穿电压（最小值/最大值）?：31.1V ~ 35.8V

SMBJ28CA的击穿电压范围适中且宽泛，能够在瞬态过电压达到危险水平时迅速响应，有效抑制过电压，保护电路免受损害。同时，较宽的击穿电压范围也提高了二极管的适应性和可靠性。

?反向漏电流（Ir）?：5μA

极低的反向漏电流减少了SMBJ28CA对电路正常工作的干扰，提高了电路的整体效率和稳定性。

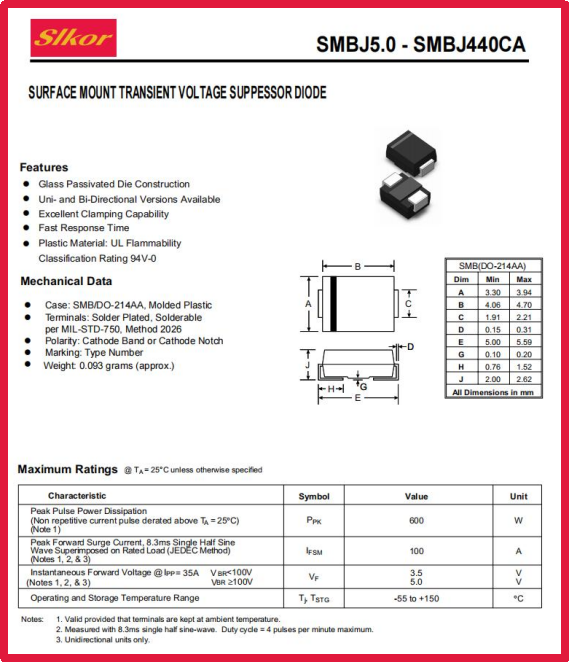

萨科微Slkor瞬态抑制二极管SMBJ28CA规格书

?峰值脉冲电流（Ipp）@10/1000μs?：13.2A

SMBJ28CA在10/1000μs的脉冲宽度下能够承受高达13.2A的峰值脉冲电流，显示了其*的瞬态电流承受能力，为电路提供了强大的保护。

?最高钳位电压?：45.4V

即使电路中出现瞬态过电压，SMBJ28CA也能迅速将其抑制在安全范围内（最高45.4V），确保后续电路元件不受损害。

?峰值脉冲功率（Ppp）@10/1000μs?：600W

SMBJ28CA在10/1000μs的脉冲宽度下能够承受高达600W的峰值脉冲功率，进一步证明了其*的瞬态功率承受能力，为电路提供了更加可靠的保护。

萨科微Slkor瞬态抑制二极管SMBJ28CA相关参数

SMBJ28CA的双向保护具体是怎么实现的？

SMBJ28CA瞬态抑制二极管的双向保护特性是通过其独特的双向极性设计实现的。这种设计使得SMBJ28CA能够在正反两个方向上都能有效响应并抑制瞬态过电压，从而保护电路免受损害。

具体来说，SMBJ28CA具有一个宽泛的击穿电压范围，即31.1V至35.8V。这意味着当电路中的电压超过这个范围时，SMBJ28CA就会开始工作，将过电压引导到地，从而保护电路中的其他元件。值得注意的是，这种击穿电压范围的设计是双向的，也就是说，无论电路中的过电压是正方向还是反方向，SMBJ28CA都能进行响应。

此外，SMBJ28CA还具有一个较高的箝位电压，即45.4V。当电路中的瞬态过电压超过SMBJ28CA的击穿电压范围时，SMBJ28CA会迅速将其抑制在箝位电压以下，从而确保电路中的其他元件不会受到过电压的损害。同样地，这种箝位电压的作用也是双向的，无论过电压是正方向还是反方向，SMBJ28CA都能有效地将其抑制在安全范围内。

因此，当电路中出现正反两个方向的瞬态过电压时，SMBJ28CA都能迅速响应并将其抑制在安全范围内，从而保护电路免受损害。这种双向保护特性使得SMBJ28CA在复杂多变的电路环境中能够更灵活地应对各种瞬态电压威胁，为电路的稳定运行提供了可靠的保障。
