萨科微slkor稳压二极管ZM4749A的性能解析

ZM4749A是一款具有24V稳压值的稳压二极管。这意味着当该二极管在电路中正常工作时，它将维持其两端的电压在大约24V的范围内。这一特性使得ZM4749A在需要精确电压输出的应用中非常有用。

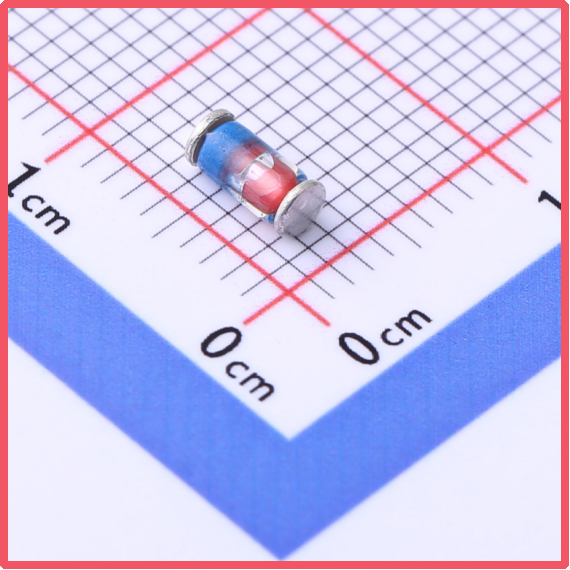

萨科微Slkor稳压二极管ZM4749A产品图

关于精度，ZM4749A的稳压精度为±5%。这意味着在正常工作条件下，其实际稳压值可能会在22.8V至25.2V之间波动。尽管这*动范围相对较小，但在对电压精度要求极高的应用中，仍需考虑这一因素。

在功率方面，ZM4749A的额定功率为1W。这意味着它可以在不超过1W的功率下长时间稳定工作。当电路中的电流或电压超过这一范围时，二极管可能会受损或失效。因此，在设计电路时，需要确保ZM4749A的工作条件不会超过其额定功率。

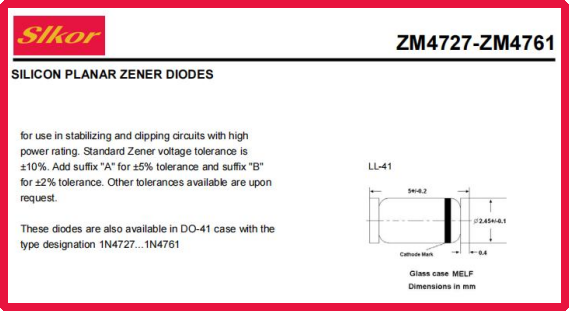

萨科微Slkor稳压二极管ZM4749A规格书

反向电流（Ir）是稳压二极管的一个重要参数。对于ZM4749A，其反向电流在18.2V时为5μA。这一参数描述了当二极管反向偏置时，通过二极管的电流大小。在实际应用中，反向电流的大小通常不会对电路产生显著影响，但在某些特定应用中可能需要关注。

阻抗（Zzt）是稳压二极管的另一个关键参数。对于ZM4749A，其阻抗为25Ω。这一参数描述了当二极管处于稳压状态时，其两端的等效电阻。阻抗的大小会影响电路中的电流分布和电压分布，因此在设计电路时需要充分考虑这一因素。

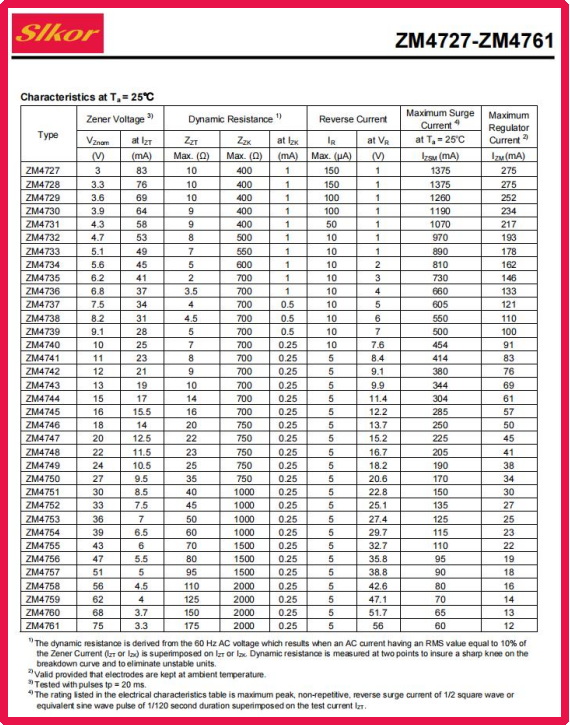

萨科微Slkor稳压二极管ZM4749A相关参数

识别与判断稳压二极管

一、外观识别

首先，从外观上识别稳压二极管。稳压二极管通常具有与普通二极管相似的外观，但通常在管身上会有特定的标记或颜色编码来指示其稳压值。这些标记可能是数字、字母或颜色的组合，具体取决于制造商和型号。

二、型号识别

型号是识别稳压二极管的关键信息。例如，ZM4749A这样的型号通常会包含稳压值（本例中为24V）、精度、功率等关键参数。通过查阅萨科微提供的数据手册或在线资源，可以获取关于特定型号的详细信息。

三、电气参数判断

稳压值判断：要判断稳压二极管的实际稳压值，可以使用电压表在电路中测量其两端的电压。将稳压二极管与适当的电阻和电源连接，调整电源电压，观察电压表的读数。当电压表读数稳定在预期稳压值附近时，即可确认稳压二极管的稳压值。

精度判断：精度是稳压二极管的一个重要参数，表示其稳压值的波动范围。为了判断稳压二极管的精度，可以重复上述稳压值测量过程，并记录多次测量的结果。如果测量结果的波动范围在制造商指定的精度范围内，则认为该稳压二极管的精度符合要求。

反向电流判断：反向电流是稳压二极管在反向偏置时通过的电流。为了测量反向电流，需要将稳压二极管反向连接到电源和电流表之间。逐渐提高电源电压，同时观察电流表的读数。当电压达到特定值（如ZM4749A的18.2V）时，记录下电流表的读数。这个读数即为反向电流的大小。如果反向电流过大，可能表示稳压二极管已损坏或性能不佳。

阻抗判断：阻抗是稳压二极管在稳压状态下的等效电阻。为了测量阻抗，需要将稳压二极管与适当的电阻和电源连接，并使用电压表和电流表测量其两端的电压和通过的电流。通过欧姆定律（V=IR）计算阻抗值。如果测量结果与制造商提供的数据手册中的阻抗值相近，则认为该稳压二极管的阻抗符合要求。

四、功能判断

除了上述电气参数判断外，还可以通过观察稳压二极管在电路中的功能来判断其工作状态。例如，在电源电路中，稳压二极管用于稳定输出电压。如果电路中的输出电压保持稳定且符合预期值，则说明稳压二极管工作正常。如果输出电压波动较大或不符合预期值，则可能需要检查稳压二极管是否损坏或性能不佳。

萨科微稳压二极管（齐纳二极管）

萨科微slkor荣誉资质和科研成果

关于萨科微slkor：

萨科微产品（www.slkormicro.com）包括二极管三极管、功率器件、电源管理芯片三大系列，近年推出霍尔元件、模拟器件等新产品，在传感器、Risc-v单片机等产品上面布局！

ZM4749A至产品详细网页
