双向可控硅过零电压触发驱动电路(MOC3040应用电路)

发布时间:2022-03-18作者来源:萨科微浏览:2962

描述
双向可控硅过零电压触发驱动电路(MOC3040应用电路)

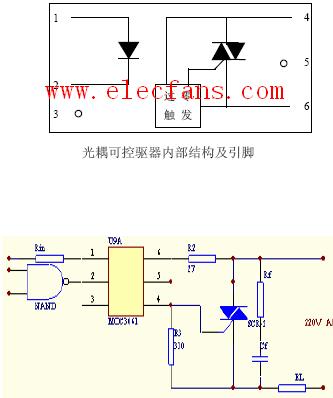

这种器件是一种单片机输出与双向可控硅之间较理想的接口器件。它由输入和输出两部分组成,输入部分是一砷化镓发光二极管。该二极管在5~15mA正向电流作用下发出足够强度的红外线,触发输出部分。输出部分是一硅光敏双向可控硅,在紫外线的作用下可双向导通。该器件为六引脚双列直插式封装,其引脚配置和内部结构见下图:

有的型号的光耦合双向开关可控硅驱动器还带有过零检测器。以保证电压为零(接近于零)时才可触发可控硅导通。如MOC3030/31/32(用于115V交流),MOC3040/41(用于220V交流)。

下图是过零电压触发双向可控硅驱动器MOC3040系列的典型应用电路。
