稳压二极管MM5Z12V在传感器电路中的关键角色与应用

其他|other else|

2024-05-21 00:21:34 747

在电子电路的设计和应用中，电压的稳定性是确保设备正常工作和延长使用寿命的关键因素。为了实现这一目标，稳压二极管作为一种重要的电子元件，被广泛地应用于各种电路设计中。其中，MM5Z12V稳压二极管以其独特的性能和参数配置，在电路中发挥着重要的作用。

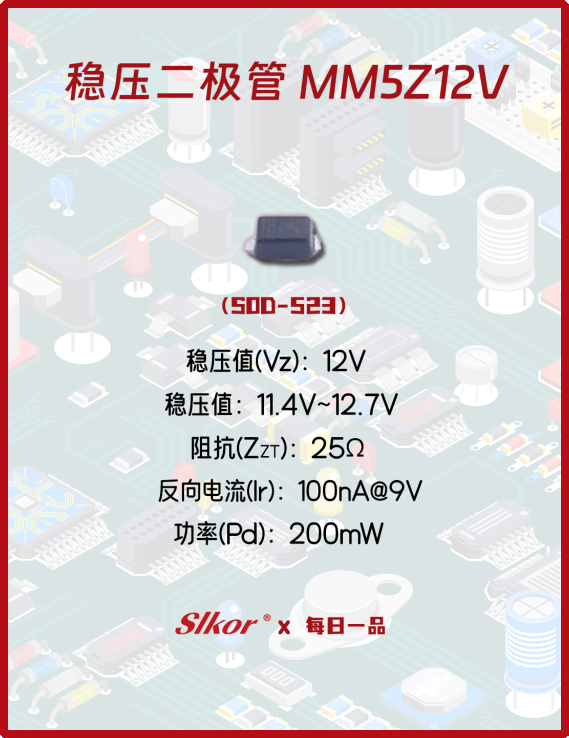

萨科微Slkor稳压二极管MM5Z12V产品图

一、MM5Z12V稳压二极管概述

MM5Z12V稳压二极管是一款独立式配置的稳压二极管，其标称稳压值为12V，稳压值范围在11.4V至12.7V之间。这一精确的稳压范围使得MM5Z12V能够在广泛的电路应用中提供稳定的电压输出。此外，该稳压二极管还具有200mW的功率和100nA@9V的反向电流，这些参数使得MM5Z12V在功耗和反向保护方面表现优异。

萨科微Slkor稳压二极管MM5Z12V规格书

二、MM5Z12V稳压二极管的特点

精确的稳压值：MM5Z12V稳压二极管的标称稳压值为12V，且稳压值范围在11.4V至12.7V之间，这一精确的稳压范围使得电路中的电压波动得到有效控制，从而保证了电路的稳定性和可靠性。

低功耗：MM5Z12V稳压二极管的功率为200mW，相对于一些高功率的稳压二极管来说，它的功耗更低。这有助于降低电路的整体功耗，提高能源利用效率。

低反向电流：MM5Z12V稳压二极管的反向电流为100nA@9V，这意味着在反向电压的作用下，其电流损耗非常小。这一特性有助于减少电路的热量产生，提高电路的稳定性和可靠性。

独立的二极管配置：MM5Z12V稳压二极管采用独立式配置，这意味着它可以在电路中单独使用，无需与其他元件组成复杂的电路结构。这简化了电路的设计过程，降低了成本。

稳定的阻抗：MM5Z12V稳压二极管的阻抗为25Ω，这一稳定的阻抗值有助于保持电路中的电压稳定，防止电压波动对电路造成损害。

萨科微Slkor稳压二极管MM5Z12V相关参数

三、稳压二极管在传感器电路中的关键作用

1.传感器的工作原理

传感器，作为现代科技的重要组成部分，其工作原理主要是将非电量（如光、声、温度、压力、磁、位移等）转化为电信号或其他形式的可测量信号。这一转化过程通过敏感元件和转换元件实现。敏感元件是传感器中直接感受被测量，并输出与被测量成确定关系的某一物理量的部分；转换元件则是将敏感元件的输出转换为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。

2.稳压二极管在传感器电路中的应用

在传感器电路中，稳压二极管主要用于以下几个方面：

保护传感器：传感器通常对电压波动比较敏感，过高的电压可能会损坏传感器。通过在传感器电路中接入稳压二极管，可以将电压限制在一个安全的范围内，从而保护传感器免受电压波动的影响。

提供稳定电源：传感器电路需要稳定的电源供电，以确保测量精度和稳定性。稳压二极管可以为传感器电路提供稳定的电源电压，使电路能够在各种工作环境下保持稳定的性能。

抑制噪声：传感器电路中的噪声会对测量结果产生干扰。稳压二极管可以通过其稳定的电压输出，抑制电路中的噪声，提高测量精度。

四、稳压二极管在传感器电路中的选型与配置

在选择和配置稳压二极管时，需要考虑以下因素：

稳压值：稳压二极管的稳压值应与传感器电路所需的电压相匹配。如果稳压值过高或过低，可能会导致电路无法正常工作或损坏传感器。

功率：稳压二极管的功率应足够大，以承受传感器电路中的电流负载。过小的功率可能会导致稳压二极管发热甚至损坏。

温度系数：稳压二极管的温度系数应尽量小，以减少温度变化对稳压值的影响。

封装形式：根据传感器电路的具体需求，选择适合的封装形式的稳压二极管。
