在现代电子技术飞速发展的今天，电子设备的复杂性和对可靠性的要求越来越高。电路保护元件作为保障设备正常运行的关键部分，扮演着至关重要的角色。其中，瞬态抑制二极管（TVS）因其*的性能而被广泛应用于各种电子系统中。SMAJ15A 作为一款高性能的单向瞬态抑制二极管，凭借其*的电气参数和*的保护能力，成为了众多电子设备的“守护者”。

一、*的电气参数设计

SMAJ15A 的设计充分考虑了电路保护的实际需求。其反向截止电压（Vrwm）为 15V，这一参数意味着在正常工作状态下，当反向电压低于 15V 时，二极管能够保持稳定的截止状态，不会导通。这种稳定的截止特性确保了电路在正常运行时的低功耗和低干扰，同时避免了因轻微电压波动而导致的误动作，保障了电路的正常功能。

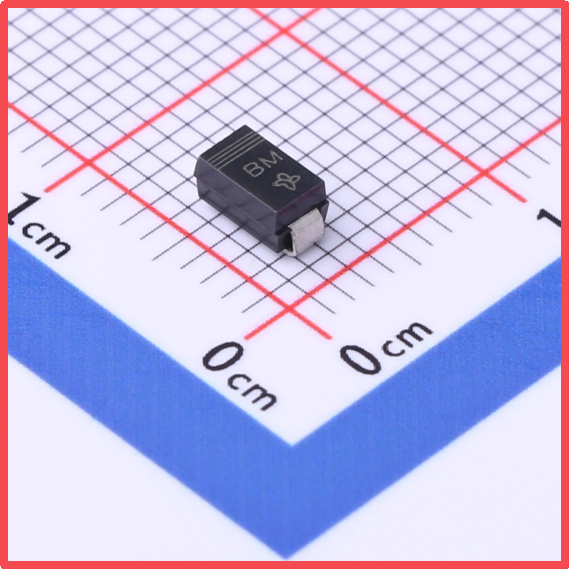

萨科微Slkor瞬态抑制二极管SMAJ15A产品图

在瞬态事件发生时，SMAJ15A 的击穿电压范围为 16.7V 至 18.5V，这一范围的设计极为巧妙。当电路中出现瞬态高压时，二极管能够迅速导通，将电压钳制在安全范围内。这种快速响应能力使得 SMAJ15A 能够在瞬间保护电路中的敏感元件免受过压损坏。同时，18.5V 的最大击穿电压上限，确保了二极管在极端情况下仍能可靠工作，不会因过高的电压而损坏自身。

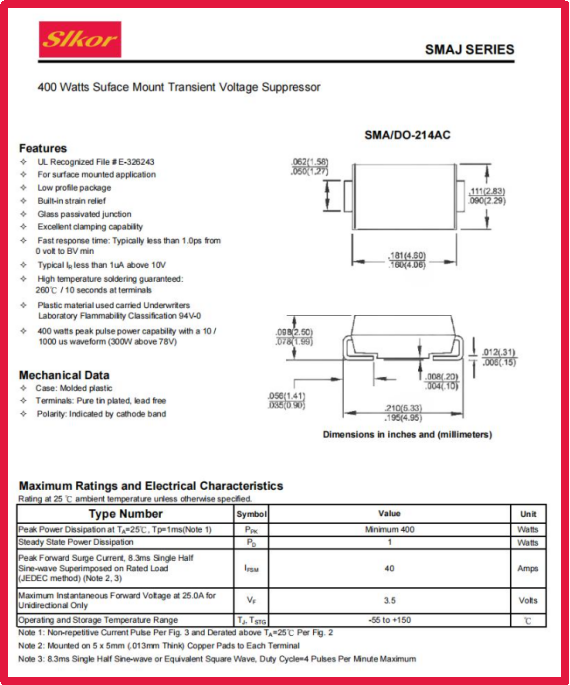

萨科微Slkor瞬态抑制二极管SMAJ15A规格书

二、低漏电流与高脉冲承受能力

SMAJ15A 的反向漏电流（Ir）仅为 5μA，这一极低的漏电流水平是其显著优势之一。在电路中，漏电流的存在可能会导致不必要的功耗和信号干扰，尤其是在低功耗和高精度的电子设备中。SMAJ15A 的低漏电流特性使其能够在不影响电路正常工作的前提下，发挥其保护作用，确保电路的高效运行。

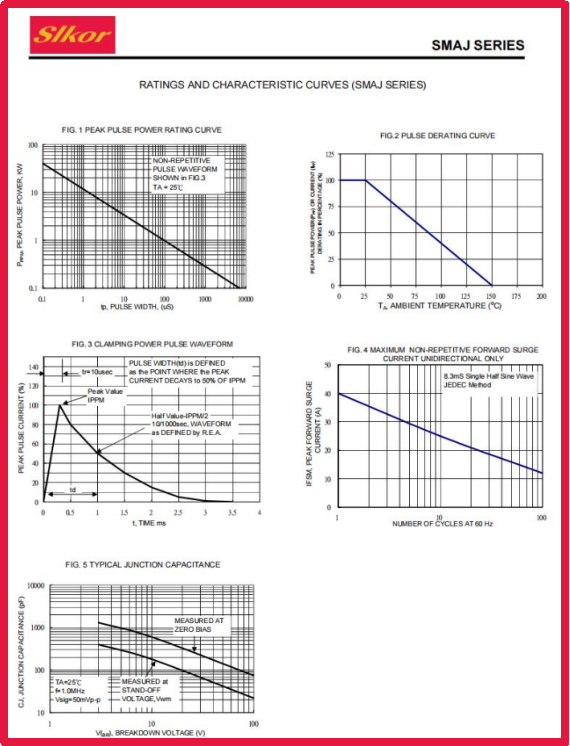

萨科微Slkor瞬态抑制二极管SMAJ15A相关参数

在瞬态事件中，电路可能会受到雷击、电弧放电等瞬态大电流的冲击。SMAJ15A 的峰值脉冲电流（Ipp）能力为 16.4A（在 10/1000μs 的脉冲条件下），这一较高的峰值脉冲电流能力意味着它能够在短时间内承受较大的电流冲击，而不会因过流而损坏。同时，其峰值脉冲功率（Ppp）为 400W（在 10/1000μs 的脉冲条件下），这一参数进一步证明了其*的抗瞬态冲击能力。这种高脉冲承受能力使得 SMAJ15A 能够在各种极端条件下保护电路，确保设备的安全性和可靠性。

三、*的钳位保护能力

最大钳位电压（Vc）是衡量瞬态抑制二极管保护能力的关键指标之一。SMAJ15A 的最大钳位电压为 24.4V，这意味着在瞬态事件发生时，它能够将电压钳制在 24.4V 以内。这一钳位电压水平远低于电路中其他元件的耐压值，从而确保了在瞬态事件中，其他元件不会因过高的电压而损坏。通过这种方式，SMAJ15A 为电路提供了一道坚固的防线，保护电路中的关键元件免受瞬态电压的侵害。

四、广泛的应用场景

SMAJ15A 的这些*性能使其在各种电子设备中得到了广泛应用。在通信设备中，它能够有效保护通信接口免受雷击和静电放电等瞬态事件的损害；在电源电路中，它能够防止电源电压的瞬态波动对后续电路的影响；在汽车电子系统中，它能够保护电子控制单元免受汽车电气系统中的瞬态高压和大电流的冲击。通过在电路中合理地应用 SMAJ15A，可以显著提高电子设备的可靠性和稳定性，延长设备的使用寿命。

五、总结

SMAJ15A 瞬态抑制二极管凭借其*的电气参数设计、低漏电流、高脉冲承受能力和*的钳位保护能力，成为了电子电路保护领域中的佼佼者。它不仅能够有效保护电路免受瞬态电压和电流的冲击，还能在不影响电路正常工作的前提下，发挥其保护作用。在现代电子设备中，SMAJ15A 的应用极为广泛，它为电路的安全运行提供了坚实的保障，是电子设备不可或缺的“守护者”。
