有什么区别:整流二极管、齐纳二极管、肖特基二极管?

发布时间:2022-03-18作者来源:萨科微浏览:1186

二极管是一种无源器件,允许电流沿一个方向流动。由于二极管的类型太多,根据电路需求进行选择。本文讲述三种广泛使用的二极管:整流器、肖特基二极管和齐纳二极管以及何时使用它们。

属性

定义

Vf

表示电流从二极管的 P 端流向 N 端时的正向压降。

If

二极管的最大正向电流

VR

电流从 N 端流向 P 端时的反向击穿电压。

IR

二极管反向偏置时流过的电流量。

tRR

二极管突然关断时,流过二极管的正向电流需要一小段时间才能消失,这个时间称为反向恢复时间。






一、整流二极管:



• 整流二极管是最简单的p-n 结二极管,主要用于半桥和全桥整流器。击穿电压很高,通常在 200 到 1000 伏的数量级。

• 整流二极管的正向压降 (Vf) 在 0.7V 到 0.9 V之间。

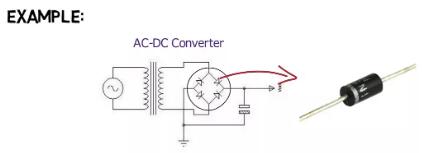

例如,为交流转直流转换器设计一个桥式整流器。对于这种桥式整流器,1N4 整流器二极管是最佳选择。









二、肖特基二极管


• 与整流二极管不同,肖特基二极管的结位于n 型半导体和金属板之间。

肖特基二极管又称势垒二极管,主要用于低压电路,因为肖特基二极管的正向压降(Vf)小于整流二极管。通常在 0.25 V到 0.5V的范围内。

• 在肖特基二极管中,电子是结两侧的主要电荷载流子。因此它是一个单极器件。

• 主要用于高频应用,如 SMPS。温升较小,开关速度较高,恢复时间较短。

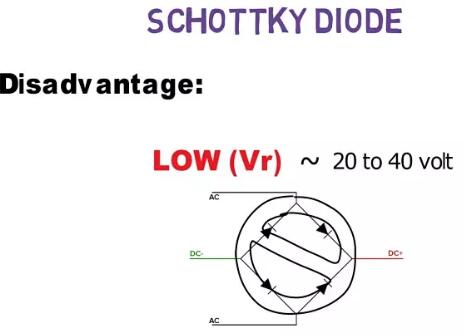

肖特基二极管的一个缺点是其击穿电压低(20v 至 40v),因此不适用于整流电路。

注意:与普通整流二极管相比,肖特基二极管的反向恢复时间要小得多,使其适用于快速开关电路。Disadvantage of Schottky diode

•假设设计一个降压转换器,此电路中的 Mosfet 以非常高的频率进行开关,因此此电路中所需的二极管应具有较高的开关速度,肖特基二极管是最佳选择。








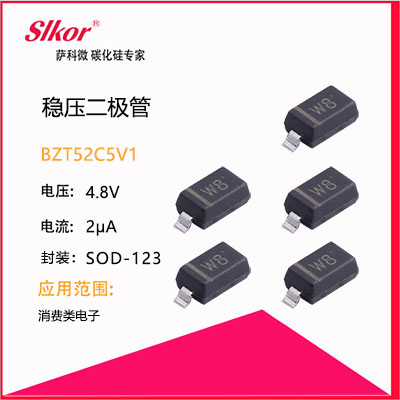

三、 齐纳二极管

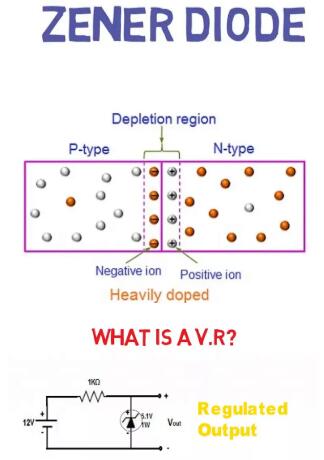

• 齐纳二极管由 p-n 结组成,但与普通二极管相比掺杂重。因此可以在不被损坏的情况下被击穿。

• 由于这一特性,齐纳二极管在电子电路中用作电压调节器。

• 齐纳二极管从不用于整流目的。

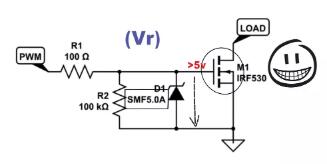

• 使用齐纳二极管防止 MOSFET 栅极通过切断输入电压而损坏的电路,齐纳二极管的击穿电压为 5.1 v。

• 如果 MOSFET 栅极的电压意外超过 5v,就会发生二极管击穿,所有电流都通过二极管流向地。从而防止 MOSFET 受到任何形式的破坏。

• 这是另一个电路,两个二极管面向彼此的 p 端子连接。如果在输入端提供交流信号,则一个二极管将电压削波为正半部分,而另一个二极管则将电压削波为负半部分。因此,我们在交流的两个半周期中都获得低于指定限制的电压。


在萨科微半导体SLKOR二极管产品的受欢迎程度极高,其中肖特基二极管稳压二极管尤为突出,市场需求仍在逐步增加。深圳市萨科微半导体有限公司是从事集成电路设计生产销售的高科技企业。萨科微的“SLKOR” 品牌和技术来源于韩国,经过总经理宋仕强先生和萨科微团队几年不懈的努力,已经实现了元器件产品核心IP设计、晶圆流片、封装测试、销售服务等关键环节的国产化,成为地地道道的“中国芯”,为突破欧美对我国芯片“卡脖子”的状况而奋斗。萨科微半导体主产品为MOS场效应管、霍尔hall元件、IGBT单管、SiC碳化硅器件、高速光耦ESD静电保护二极管、TVS瞬态抑制二极管、肖特基二极管COOLMOS、电源管理IC等。2010年开始,萨科微研发生产第三代半导体碳化硅SiC元器件,应用行业有新能源汽车、新能源发电、大功率开关电源和UPS不间断电源等,在军事工业和航天航空领域也有一些应用。“SLKOR”品牌的普通功率器件MOS管等产品大量应用于锂电池保护板、扫地机器人、TWS蓝牙耳机、电子烟、户外照明、PCBA板厂等行业。
