稳压二极管BZT52C5V6S的性能以及分压电路设计

其他|other else|

2024-05-26 04:08:22 700

在现代电子领域，稳压二极管作为一种关键的电子元件，以其独特的稳压特性和广泛的应用范围，受到了工程师和技术人员的青睐。在众多稳压二极管中，BZT52C5V6S以其高精度、高稳定性和较低的功耗而脱颖而出。本文将详细介绍BZT52C5V6S稳压二极管的性能特点及其在电子设备中的应用。

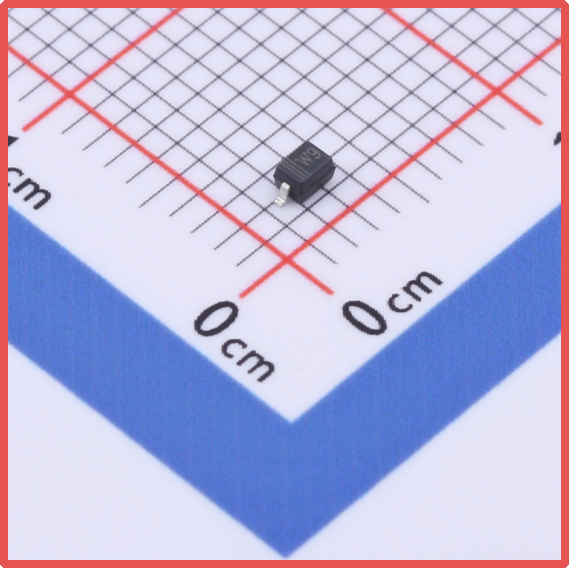

萨科微Slkor稳压二极管BZT52C5V6S产品图

萨科微slkor稳压二极管BZT52C5V6S的性能特点

BZT52C5V6S稳压二极管的主要性能特点如下：

高精度稳压值：BZT52C5V6S的标称稳压值为5.6V，稳压值范围在5.2V至6V之间。这一高精度的稳压值确保了电路在各种工作条件下都能维持稳定的输出电压，满足了高精度电子设备对电压精度的要求。

低功耗：该稳压二极管的功率为200mW，相较于其他同类产品，其功耗较低。低功耗不仅有助于降低设备的整体能耗，还能减少因过热而导致的性能下降和元件损坏的风险。

低反向电流：BZT52C5V6S在2V反向电压下的反向电流仅为1μA。这一极低的反向电流意味着在反向电压作用下，该二极管的功耗极低，有助于提高电路的整体效率。

高阻抗：该稳压二极管的阻抗（Zzt）为40Ω。高阻抗有助于减少电路中的电流波动和噪声干扰，提高电路的稳定性和可靠性。

萨科微Slkor稳压二极管BZT52C5V6S

萨科微Slkor稳压二极管BZT52C5V6S相关参数

萨科微slkor稳压二极管分压电路

稳压二极管分压电路是一种在电子设备中广泛应用的电路，它利用稳压二极管的稳压特性，将输入电压稳定地分配到一个或多个输出端。以下是对稳压二极管分压电路的详细概述：

1.电路组成

稳压二极管分压电路主要由稳压二极管、限流电阻和负载电阻等元件组成。其中，稳压二极管是电路的核心元件，用于稳定输出电压；限流电阻用于限制电路中的电流，保护稳压二极管和其他元件免受损坏；负载电阻则是电路的输出端，连接需要稳定电压的电子设备。

2.工作原理

电压分配：在稳压二极管分压电路中，输入电压首先通过限流电阻进行分压，形成两个或多个不同电压的分支。这些分支电压的分配取决于电阻的阻值比例。

稳压二极管的作用：在每个分支中，稳压二极管被并联在负载电阻两端。当输入电压发生变化时，稳压二极管会发挥其稳压特性，将负载电阻两端的电压稳定在其标称值附近。这是通过稳压二极管在反向击穿时，在一定的电流范围内，其端电压几乎不变来实现的。

限流电阻的作用：限流电阻在电路中起到限制电流的作用。它根据稳压二极管的最小稳定电流、最大稳定电流以及负载电阻的阻值，确定合适的阻值范围，以保证稳压二极管能够正常工作在其稳压区域内，并且不超过其额定功率。

3.设计要点

选择合适的稳压二极管：根据电路的输出电压需求，选择合适的稳压二极管型号。例如，BZT52C5V6S稳压二极管的标称稳压值为5.6V，适用于需要5.6V稳定输出电压的电路。

计算限流电阻的阻值：根据稳压二极管的最小稳定电流、最大稳定电流以及负载电阻的阻值，计算限流电阻的阻值范围。确保稳压二极管能够正常工作在其稳压区域内，并且不超过其额定功率。

考虑电路的稳定性：在设计电路时，需要考虑电路的稳定性、功耗和效率等因素。例如，可以通过优化电阻的阻值比例、选择低功耗的元件等方式来降低电路的功耗和提高效率。

4.应用举例

稳压二极管分压电路在电子设备中有着广泛的应用。例如，在电源电路中，可以利用稳压二极管分压电路将输入电压稳定地分配到各个功能模块；在信号处理电路中，可以利用稳压二极管分压电路为模拟电路提供稳定的参考电压；在浪涌保护电路中，可以利用稳压二极管作为过压保护器件等。
