电压型PWM控制器之LM5025芯片知识

发布时间:2022-04-20作者来源:萨科微浏览:844


今天说一款电压型PWM控制器,那就是LM5025芯片,下面咱们看一下它的基本参数。

  1. 基本特性:

      芯片内置启动偏置调节器,具有可编程的低压锁定输出功能(UVLO),电压型驱动器,5V参考电压,具有可编程软启动功能,具有热关断保护功能。

    输入电压在13-90V,具有TSSOP16和WSON16两种封装可以选择。

  2. 应用场景:

    主要是应用在各种整流电源,服务器电源,汽车电源,电能转换设备相关的场合,控制斩波的电源输出。

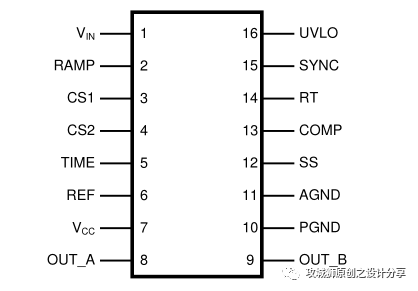

  3. 引脚分布及定义:


  1. (1)电源输入引脚。

    (2)调制斜坡信号引脚

    (3)周期限流的电流输入检测引脚

    (4)软开关电流感应输入引脚

    (5)输出重叠和死区时间控制引脚

    (6)5V参考电压输出引脚

    (7)内部启动的高压调节输出,VCC电压调节至7.6V.

    (8)主开关PWM输出驱动器输出引脚,3A峰值。

    (9)  有源钳位输出驱动引脚

    (10)电源接地引脚

    (11)模拟地引脚

    (12)软起动控制引脚

    (13)脉冲宽度调制输入引脚

    (14)振荡器定时电阻器引脚

    (15)  振荡器的上下同步输入引脚

    (16)线路欠压关断引脚

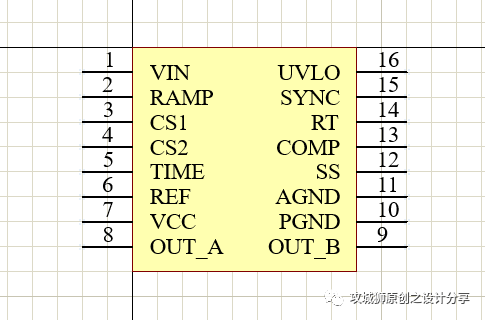

  2. 原理图封装:

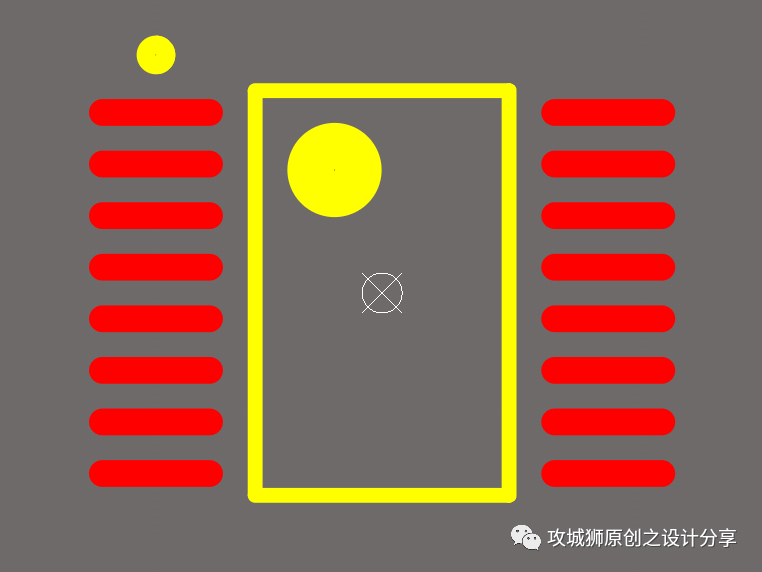

  1. PCB封装:



  1. 设计注意事项:

    (1)模拟地和电源地可以直接连接在一起

    (2)电源输入要加旁路电容,且PCB布局时要靠近引脚放置。

    (3)注意芯片引脚内部有的有上下拉,不要破坏上下拉电平。

    (4)CS1,CS2的引脚电容走线,回路要尽可能短。

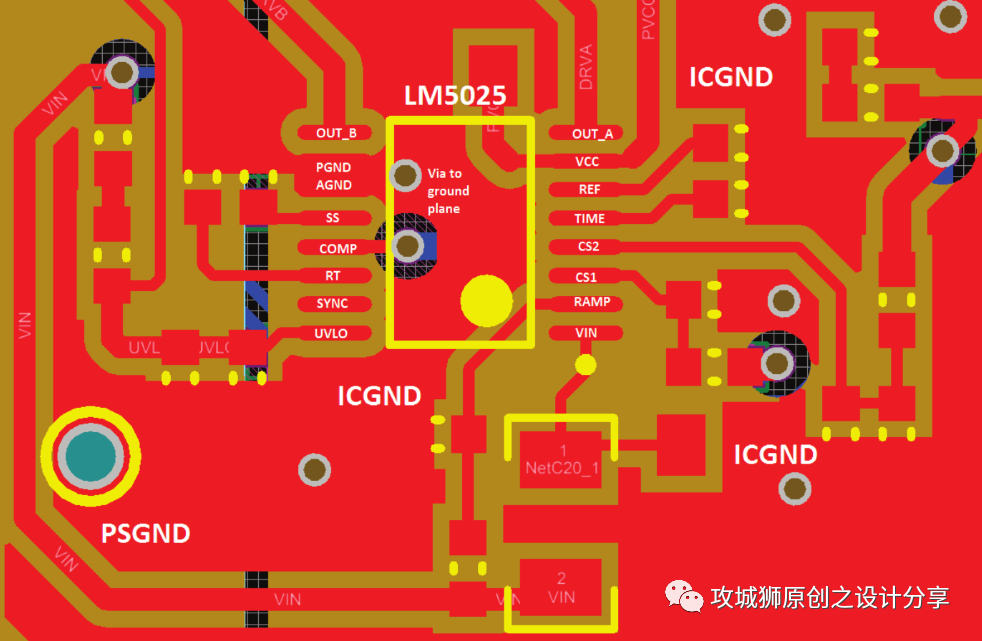

    (5)这里找到了一个PCB布局样例,大家可以参考布局。
