稳压二极管BZT52C22：电路中的“隐形守护者”

其他|other else|

2024-05-15 23:01:53 609

在电子设备的复杂*中，有一个元件虽然看似不起眼，但实则发挥着举足轻重的作用。这就是稳压二极管BZT52C22，它如同电路中的“隐形守护者”，默默地保护着电路的稳定运行。

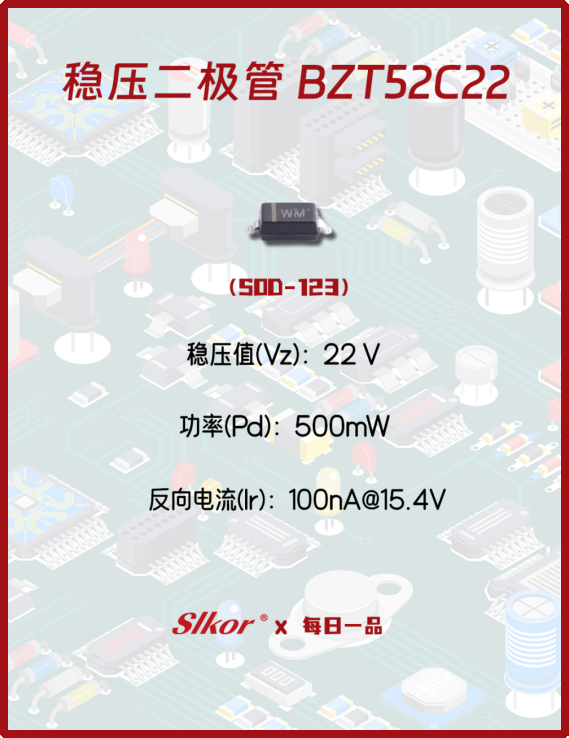

萨科微Slkor稳压二极管BZT52C22产品图

一、BZT52C22稳压二极管简介

BZT52C22稳压二极管是一种具有特定稳压值的半导体器件，其标称稳压值为22V。这意味着，无论外部电源电压如何波动，BZT52C22都能将电路中的电压稳定在22V左右，为电路中的其他元件提供一个稳定的工作环境。

萨科微Slkor稳压二极管BZT52C22规格书

二、BZT52C22的主要特性

1. 稳定的输出电压：BZT52C22的标称稳压值为22V，这一稳定的输出电压使得它在各种电路应用中都能发挥*的作用。无论是需要精确电压控制的精密仪器，还是对电压稳定性要求较高的电源电路，BZT52C22都能满足需求。

2. *的功率处理能力：BZT52C22的功率达到了500mW，这意味着它能够承受较大的电流和电压波动，而不会因过载而损坏。这一特性使得BZT52C22在需要处理大功率的电路中也能表现*。

3. 低反向电流：BZT52C22的反向电流在15.4V时为100nA，这一低反向电流特性有助于减少功耗和热量产生，提高电路的效率。

三、BZT52C22的应用场景

1. 电源电路：在电源电路中，BZT52C22常被用作稳压器，以确保输出电压的稳定。当输入电压波动时，BZT52C22能够迅速调整自身的电阻，使输出电压保持在预设的22V范围内，从而保护电路中的其他元件免受电压波动的影响。

2. 保护电路：在某些特殊情况下，如电路中的某个元件出现故障或电路受到外部冲击时，BZT52C22可以发挥保护作用。它可以通过限制电流或电压来保护电路免受损害，提高电路的可靠性。

萨科微Slkor稳压二极管BZT52C22相关参数

四、BZT52C22在电路设计中的重要性

在电路设计中，选择合适的稳压二极管对于确保电路的稳定性和可靠性至关重要。BZT52C22以其稳定的22V输出电压、500mW的功率处理能力和低反向电流特性，成为了一种理想的稳压元件。通过合理地选择和使用BZT52C22稳压二极管，可以有效地提高电路的稳定性和可靠性，降低故障率，并延长电路的使用寿命。

五、信号限幅电路中的稳压二极管

在信号传输和处理过程中，由于各种原因（如电磁干扰、传输损耗、设备噪声等），信号可能会出现幅度过大或过小的情况，这时就需要采用信号限幅电路来确保信号幅度的稳定。

1.信号限幅电路的需求

在信号传输和处理过程中，过大的信号幅度可能会导致设备损坏或性能下降，而过小的信号幅度则可能无法满足系统需求。因此，需要采用信号限幅电路来限制信号的幅度，确保其在一定的范围内波动。信号限幅电路通常包括限幅器、滤波器、放大器等元件，其中稳压二极管是限幅器中常用的元件之一。

2. 稳压二极管在信号限幅电路中的应用

稳定参考电压：在信号限幅电路中，需要有一个稳定的参考电压来作为限幅的基准。稳压二极管可以提供稳定的输出电压，作为限幅电路的参考电压源。通过选择合适的稳压二极管型号和参数，可以确保参考电压的稳定性和精度。

限制信号幅度：当信号幅度超过预设的限值时，稳压二极管会迅速增加反向电流，从而限制信号的幅度。这一过程是通过稳压二极管的击穿特性实现的。当信号幅度超过稳压二极管的击穿电压时，稳压二极管开始导通，电流急剧增加，使得信号幅度被限制在预设的范围内。

提高系统稳定性：通过采用稳压二极管作为信号限幅电路的元件之一，可以有效地提高系统的稳定性。稳压二极管能够稳定输出电压，减少电压波动对系统性能的影响。同时，通过限制信号幅度，可以避免因信号幅度过大而导致的设备损坏或性能下降等问题。

萨科微稳压二极管（齐纳二极管）

萨科微slkor荣誉资质和科研成果

关于萨科微slkor：

萨科微产品包括二极管三极管、功率器件、电源管理芯片三大系列，近年推出霍尔元件、模拟器件等新产品，在传感器、Risc-v单片机等产品上面布局！

BZT52C22至产品详细网页
