第3篇OBC文章，今天分享一个基于双MCU/DSP控制的OBC设计；文章尾部有芯片清单及资料下载方式；
OBC解决的是充电的问题，背后是用户对充电时间，对成本，以及安全的要求；
不同功率级别的OBC，采用不同的拓扑，功率大的会关注提高效率，降低损耗，如下图；

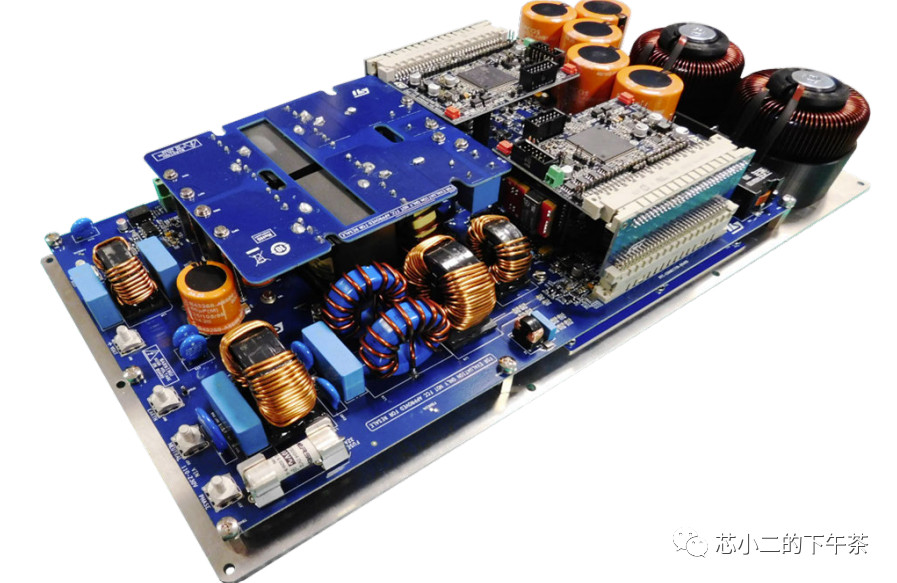

今天给大家介绍的ST设计的交错图腾柱PFC+全桥LLC实现的7KW OBC，采用双MCU控制；
PFC及LLC 的参数如下：
– Input: 85 to 265 VAC, 45 to 65 Hz
– Digital inrush current limiter
– Max. input current: 32 Arms
– Switching frequency: 70 kHz
– Average current mode control in continuous conduction mode (CCM)
– PID or 2p2z 2x independent current loop regulators
– PID or 2p2pz voltage regulator
DC-DC stage:
– Output voltage: 250 to 450 VDC
– Switching frequency: 92 to 250 kHz with start-up at 350 kHz
– Two independent current loops (CC)
– One voltage loop plus current balancing (CV)
– PID regulators
如上面图，主要分交错图腾柱PFC + 移相全桥LLC，我们后面再列举具体使用芯片，先从控制角度分析下里面电路功能；
PFC：
- 交流输入的采样及过零点检测；
- L1和L2的电感电流采样
- SCR晶体管的控制，用于防止启动时候的过流
- MOSFET的控制，实现PFC
LLC：
- 母线输入电压采样
- 两路输出电流采样
- 输出电压采样
- SiC MOSFET的控制
供电：
- 给MCU，驱动，隔离，运放，ADC等提供不同电压等级 (20V/-5V/12V/5V/3V/隔离5V/隔离3V）

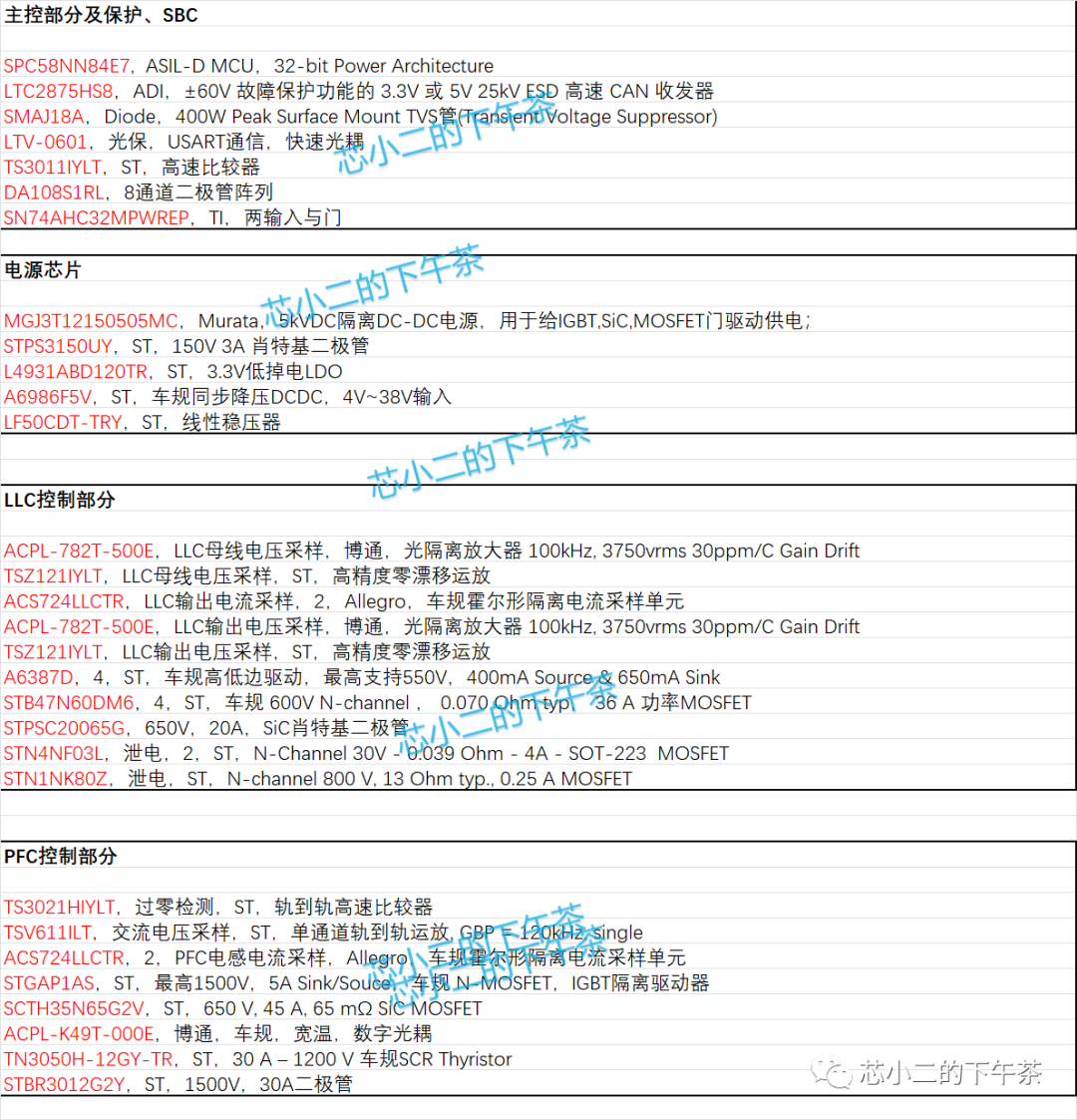

每家芯片公司的参考设计，目的一个是证明能力，一个是尽量的推销自己的产品，整理这份清单之前，我也没想到ST的模拟已经这么丰富了；
