DC-DC电路的环路补偿的调试经验

其他|other else|

2023-02-16 06:30:28 881

1、A产品的DC-DC电路受干扰掉电

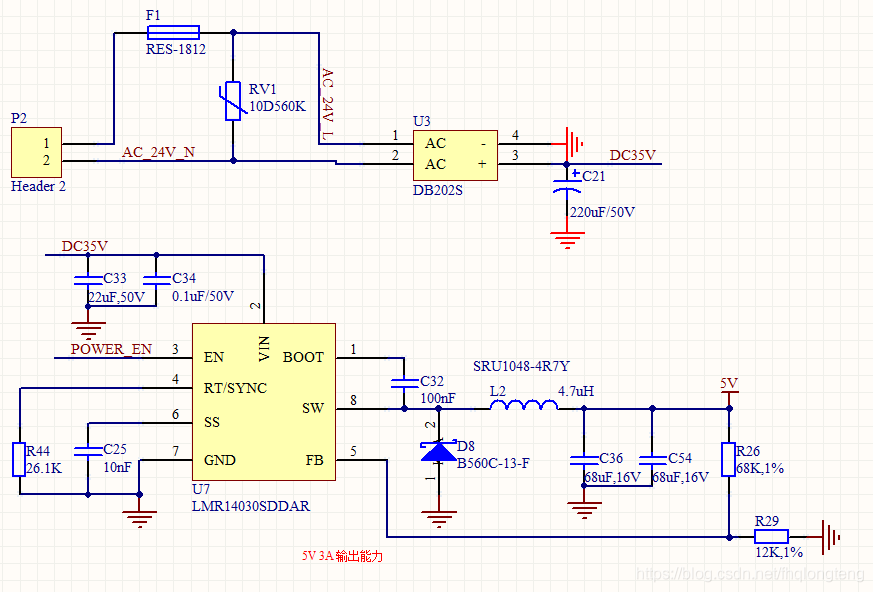

DC-DC电路设计采用LMR14030芯片实现交流24V转换成直流5V，给GSM模块供电，基中LMR14030芯片的EN脚连接一个开关，用于控制电路开关的功能，在小批量生产测试时发现，电路板未安装外壳的情况下工作正常，安装外壳后，测试时发现电源会在GSM发送数据时发生掉电的情况。

问题的分析解决过程:

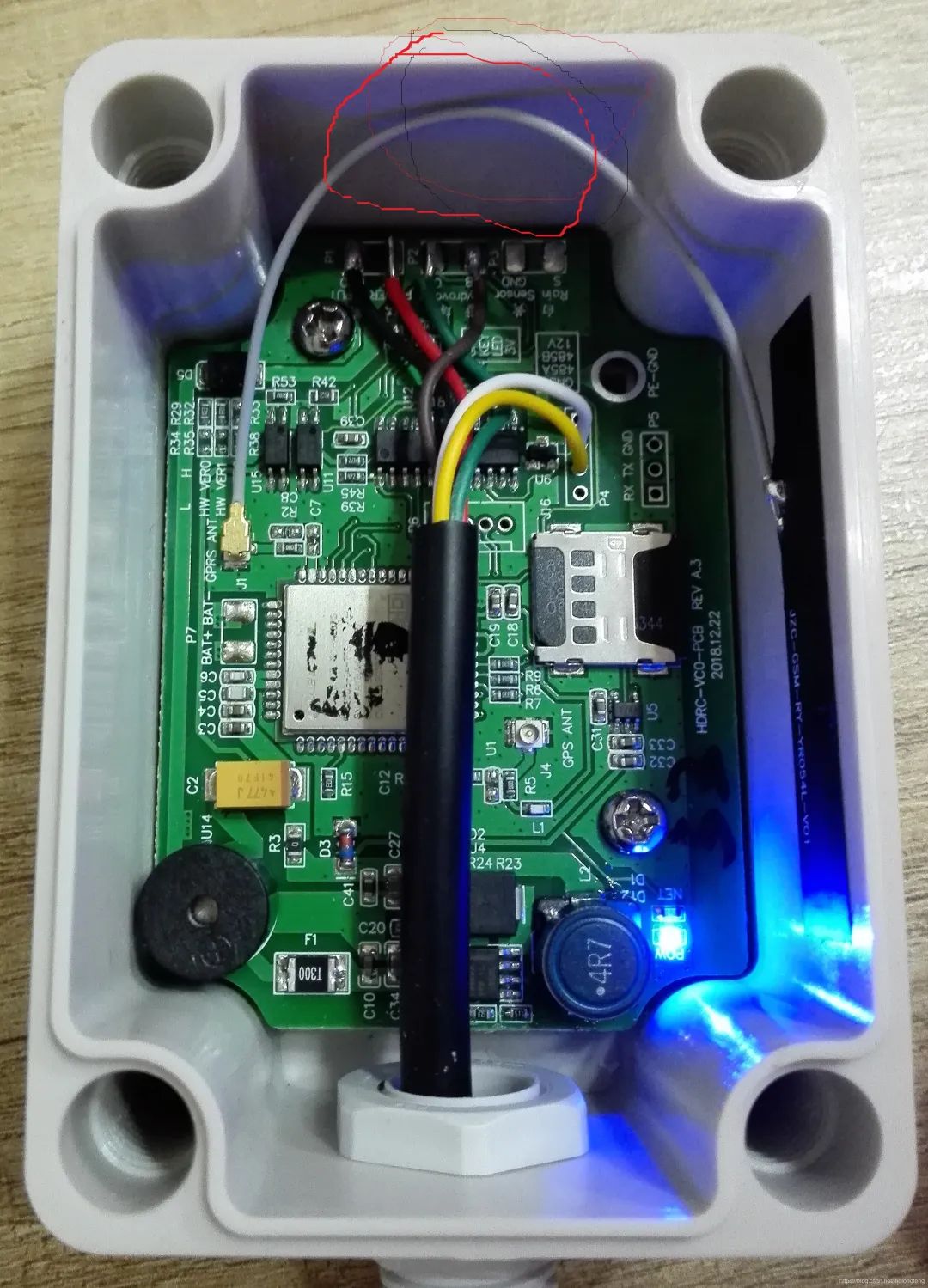

（1）不安装外壳时，天线直接接到电路板上面，GSM发送数据时不掉电

（2）安装外壳后，天线不贴在壳子上面而是露在外面，GSM发送数据时不掉电

（3）更换电感L2为TDK的电感，更换振荡电阻R44均无改善

（4）给EN使能管脚增加26.1K上拉电阻到电源，采用安装在过壳体内的天线，经过多次测试问题解决

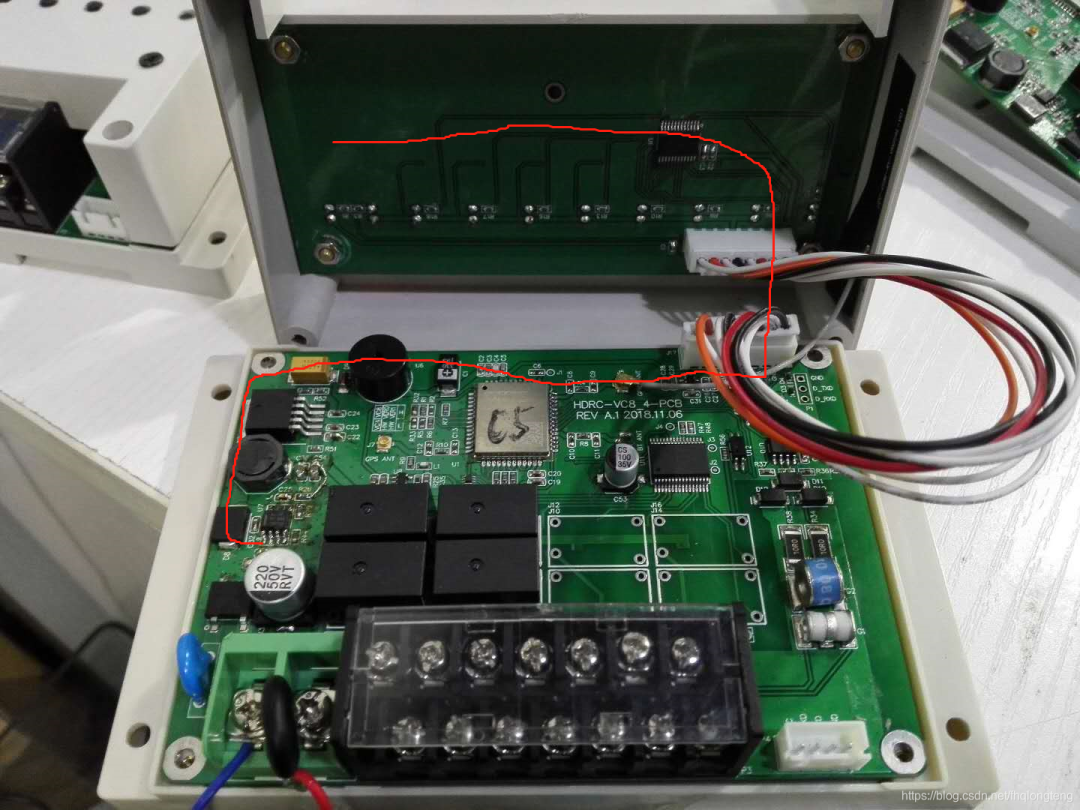

分析总结：此硬件受限于外壳结构，电源开关的POWER_EN信号走很长，如上图中标识的红线所示，并且直线还经过了天线附件，在GSM发送数据时，信号很容易干扰了POWER_EN信号，导致出现电源关闭的情况，增加上拉电阻后，抗干扰性增加，不受GSM信号干扰，不再出现掉电的情况了。

2、B产品DC-DC环路补偿处理

DC-DC电路设计采用LMR14030芯片实现交直流12V转换成直流4V，给GSM模块供电，基中LMR14030芯片的EN脚悬空，在小批量生产测试时发现，电路板未安装外壳的情况下工作正常，安装外壳后，测试时发现电源会在GSM发送数据时发生掉电的情况。初步分析是由EN信号受到干扰，给EN信号增加上拉电阻，问题没有解决，由于EN信号没有走线，不应该受到干扰。
