瞬态抑制二极管SBJ12A：电路保护的新锐力量

其他|other else|

2024-12-23 14:08:39 682

在电子设备的日常运行中，瞬态电压抑制是一项至关重要的任务。为了有效应对电路中可能出现的过电压瞬态，瞬态抑制二极管（Transient Voltage Suppressor，TVS）应运而生，其中，SBJ12A作为一款高性能的瞬态抑制二极管，凭借其*的电气特性和稳定性，在众多应用场景中脱颖而出。

极性特性，单向守护

SBJ12A采用单向极性设计，这意味着它专为单向电流保护而优化。在电路中，它能够确保电流仅在一个方向上流动，从而有效阻止反向电流对电路造成的潜在威胁。这种设计使得SBJ12A在需要单向保护的电路中，如电源输入端、信号线等，具有得天独厚的优势。

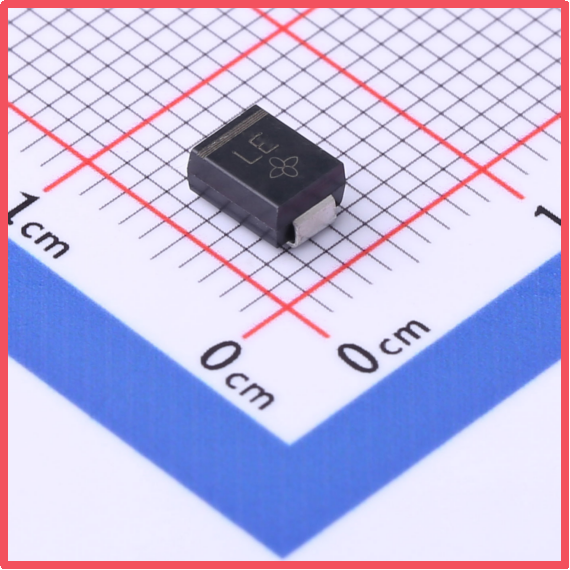

萨科微Slkor瞬态抑制二极管SBJ12A产品图

反向截止电压与击穿电压，*控制

SBJ12A的反向截止电压（Vrwm）为12V，这意味着在正常工作电压下，二极管处于截止状态，对电路无影响。而当电压超过这一阈值时，二极管将迅速导通，以泄放过电压能量。其击穿电压范围在13.3V至15.3V之间，这一精确控制的击穿电压范围，使得SBJ12A能够在不同电压等级的电路中，提供*的保护效果。

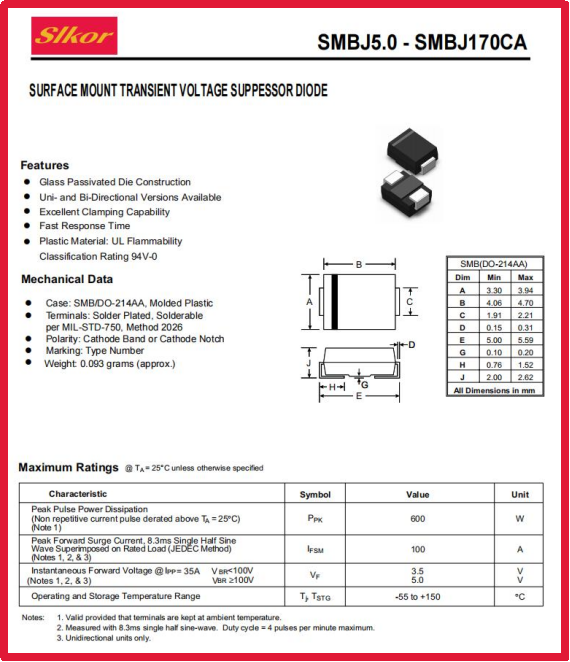

萨科微Slkor瞬态抑制二极管SBJ12A规格书

低漏电流，高效节能

反向漏电流（Ir）是衡量二极管在截止状态下电流泄漏程度的重要指标。SBJ12A的反向漏电流仅为5μA，这一极低的漏电流水平，确保了二极管在截止状态下几乎不消耗电能，从而提高了电路的整体能效。

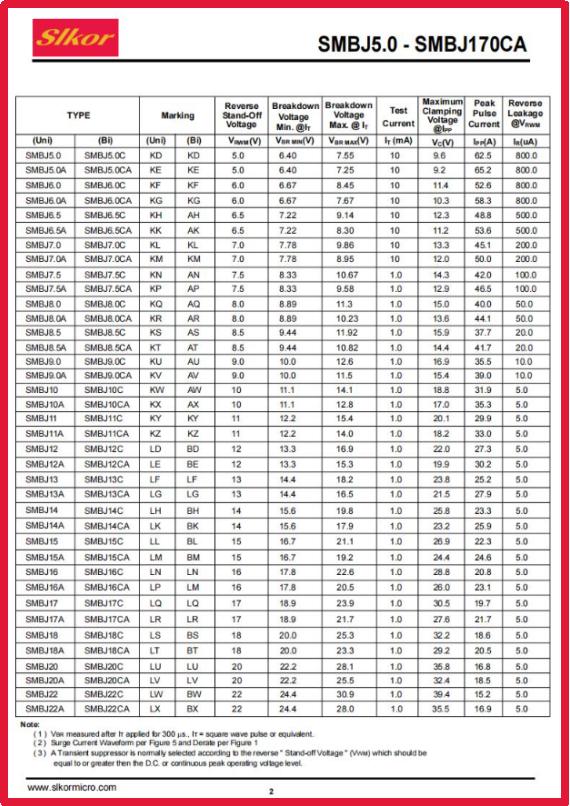

萨科微Slkor瞬态抑制二极管SBJ12A相关参数

*值脉冲电流，应对瞬态冲击

面对电路中可能出现的瞬态过电压，SBJ12A展现出了强大的承受能力。其峰值脉冲电流（Ipp）在10/1000μs波形下可达30.2A，这意味着即使面对剧烈的瞬态冲击，SBJ12A也能够迅速响应，将过电压能量有效泄放，保护电路免受损害。

最大钳位电压，守护电路安全

在瞬态过电压被泄放的过程中，二极管两端的电压会迅速上升。SBJ12A的最大钳位电压为19.9V，这一指标确保了即使在最恶劣的条件下，二极管两端的电压也不会超过这一安全阈值，从而有效保护了电路中的其他元件不受过电压损害。

峰值脉冲功率，展现强大实力

峰值脉冲功率（Ppp）是衡量二极管在瞬态过程中承受功率能力的重要指标。SBJ12A在10/1000μs波形下的峰值脉冲功率表现*，这充分展示了其在应对瞬态过电压时的强大实力和可靠性。

最大钳位电压的作用机制

在瞬态抑制二极管泄放过电压的过程中，二极管两端的电压会迅速上升。最大钳位电压，顾名思义，就是二极管两端电压在泄放过程中的最大值。这个值对于保护电路中的其他元件至关重要。

?限制电压上升?：当过电压出现时，瞬态抑制二极管会迅速导通，并通过其内部的PN结结构将过电压能量泄放。在这个过程中，二极管两端的电压会上升，但最大钳位电压限制了电压的上升幅度，确保电压不会超过一个安全阈值。

?保护其他元件?：电路中的其他元件（如晶体管、集成电路等）都有各自的最大工作电压限制。如果瞬态过电压导致二极管两端的电压超过这些元件的最大工作电压，这些元件就可能会受到损害。最大钳位电压的存在，确保了二极管两端的电压不会超过这个安全阈值，从而保护了电路中的其他元件。

?提高电路可靠性?：通过限制电压的上升幅度和保护其他元件，最大钳位电压间接提高了整个电路的可靠性。它使得电路在面对瞬态过电压时，能够更稳定地工作，减少了因过电压导致的故障和损坏。

萨科微slkor瞬态抑制二极管（TVS）

萨科微slkor荣誉资质和科研成果

关于萨科微slkor：

萨科微积极融入产业生态圈，把公司打造成为合作共赢的平台。萨科微官网开辟了技术交流、名家专栏、资料查询、资讯展播、行业应用等专栏，希望成为信息对接、观点碰撞的空间、促进学术和思想交流的殿堂。萨科微秉承 “守正”、“精进”、“坚韧”、“细节”的企业文化，和“己所不欲勿施于人”的公平、开放、合作的企业伦理，与公司同事、供应商、代理商、客户、社会协同发展，早日“成为全球半导体领导企业”，用技术和产品推动*发展！

SBJ12A?至产品详细网页
