ESP32业余无线电板具备对讲机和数据通信功能

发布时间:2022-08-25作者来源:萨科微浏览:3064

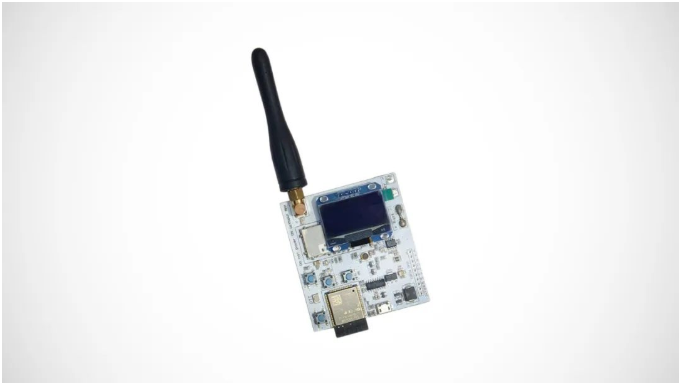

CrowdSupply上即将上线众筹的一款产品 - 开源的ESP32业余无线电板,能支持对讲机功能以及数据传输。

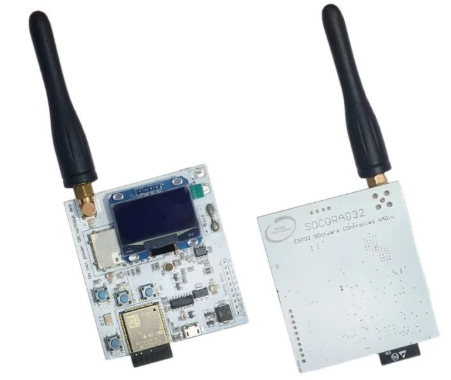

名字叫SOCORAD32 - 取名于ESP32 软件控制的无线电的意思,是一款号称专业级的可破解的对讲机,供业余无线电玩家探索,使用简单的AT指令即可实现语音和数据通信。加上扬声器和电池就是一款全功能的对讲机。


板上有专用的Push To Talk(PTT)按键,可以直接工作。


使用AT指令集可以配置音量、音调、CTCSS、CDSS编码等,其工作频段为业务无线电频段。


它使用了商用对讲机上采用的RF芯片RDA1846,因此性能可以和商用的对讲机媲美。

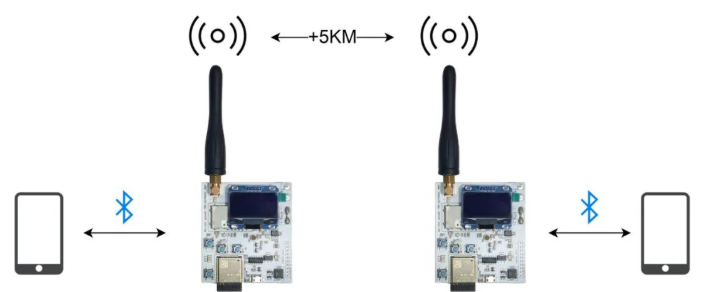

不仅如此,它还充分利用了ESP32的蓝牙功能,可以通过智能手机来配置它,同时还可以传输数据,因此它可以用来做物联网应用或发送文本信息。


文字信息可以通过板上的OLED显示或通过连接的移动设备显示。



特色和指标:

  • UART配置:

    • 8位数据

    • 1位 stop

    • 无奇偶位

    • CTS/RTS

    • 9600波特

  • 频率范围: 400MHz - 470MHz

  • 频率步进: 5 K / 6.25 K / 12.5 K / 25 K

  • RF输出功率: 2 W / 0.5 W (+5 KM @ 2 W)

  • 语音加密(scrambling): 8种类型

  • 语音压缩/扩展

  • SMS接收/发松

  • CTCSS (38组) + CDCSS (83组)

  • 自动消尾

  • 音量调节 (1-8)

  • SQ调节(0-9)

  • MIC灵敏度调节(1-8)

  • 休眠模式(0.1 uA)
