解析稳压二极管ZMM3V0以及使用稳压二极管输出方波

解析稳压二极管ZMM3V0以及使用稳压二极管输出方波

其他|other else|

2024-06-21 10:56:06 707

在电子元件的大家庭中，稳压二极管是一种不可或缺的成员，特别是在需要稳定电压输出的电路中。其中，ZMM3V0作为稳压二极管的一种，以其稳定的3V输出电压和优异的性能，受到了广泛的应用。下面，我们将对ZMM3V0稳压二极管进行详细的解析。

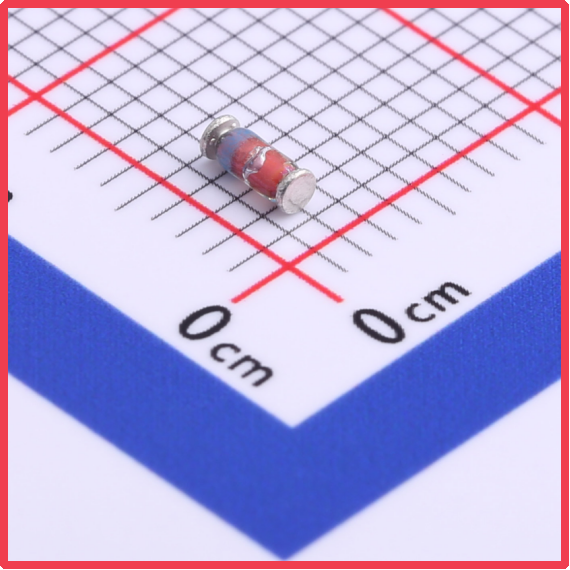

萨科微Slkor稳压二极管ZMM3V0产品图

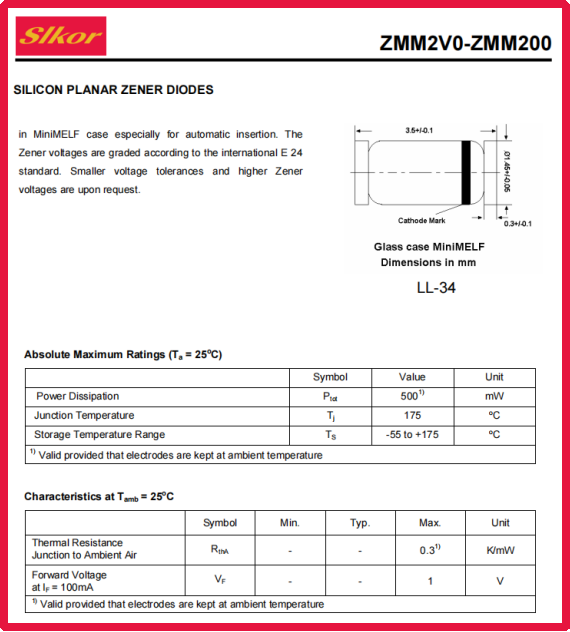

萨科微Slkor稳压二极管ZMM3V0规格书

一、稳压值及其范围

ZMM3V0的标称稳压值为3V，这是其最基本也最重要的特性之一。这意味着，在正常工作条件下，ZMM3V0可以提供一个稳定的3V输出电压。同时，其稳压值并非固定不变，而是有一定的波动范围，即2.8-3.2V。这一范围确保了ZMM3V0在不同的工作环境和条件下，仍能提供稳定的输出电压，满足了电子电路对于电压稳定性的需求。

二、功率特性

功率是稳压二极管的一个重要参数，它决定了元件能够承受的最大电流和电压。ZMM3V0的功率为500mW，这意味着在正常工作条件下，ZMM3V0可以承受的最大功率为500毫瓦。这一参数保证了ZMM3V0在电路中能够稳定运行，同时也提醒我们在使用时需要注意不要超过其功率限制，以免损坏元件。

三、反向电流(Ir)

反向电流是稳压二极管在反向偏置条件下通过的电流。对于ZMM3V0来说，其反向电流(Ir)在1V反向电压下为4μA。这一参数反映了ZMM3V0在反向偏置条件下的性能，也为我们在使用时提供了重要的参考依据。在电路设计中，我们需要根据ZMM3V0的反向电流特性来选择合适的电路参数，以确保电路的稳定性和可靠性。

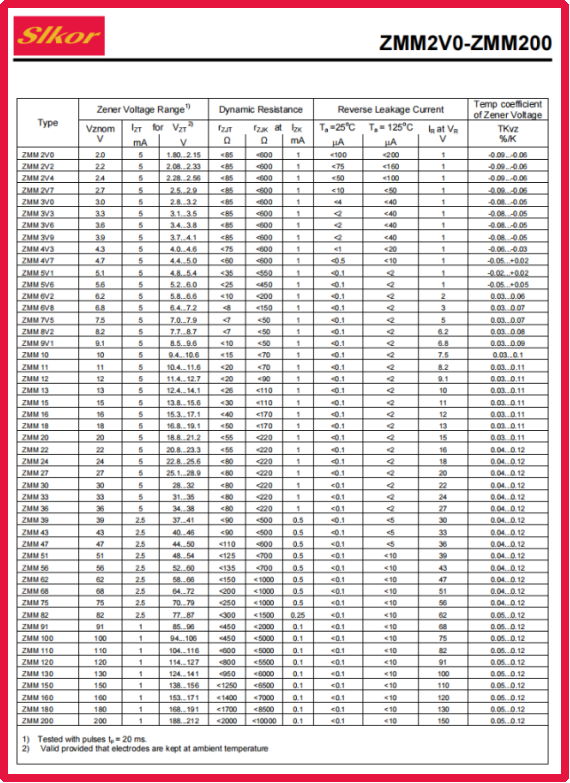

萨科微Slkor稳压二极管ZMM3V0相关参数

四、应用领域

ZMM3V0稳压二极管以其稳定的输出电压和优异的性能，在电子电路设计中得到了广泛的应用。它常被用于需要稳定电压输出的电路中，如电源电路、放大器电路、保护电路等。在这些电路中，ZMM3V0能够有效地稳定输出电压，提高电路的性能和可靠性。

五、使用稳压二极管来输出方波

电路设计要点

● 稳压二极管的选择：

选择具有适当稳压值的稳压二极管，例如ZMM3V0（稳压值为3V，范围2.8-3.2V）。

根据需要输出的方波幅值，可以选择不同稳压值的稳压二极管。

● 反向连接与串联：

使用两个稳压二极管，并将它们反向串联。这意味着一个二极管的正极与另一个的负极相连。

这种配置允许电路在输入信号的正负周期内都有稳压作用。

● 输入信号与限流电阻：

提供一个输入信号（如正弦波、三角波等），通过限流电阻（R1）连接到两个稳压二极管。

限流电阻的作用是限制通过稳压二极管的电流，防止其损坏。

● 输出信号：

输出信号从两个稳压二极管之间的连接点取出。

当输入信号的正半周期到来时，一个稳压二极管处于正向偏置状态，而另一个处于反向偏置并稳压。

当输入信号的负半周期到来时，情况相反，原先反向偏置的二极管现在正向偏置，而原先正向偏置的二极管反向偏置并稳压。

● 输出波形调整：

通过调整输入信号的频率、幅度以及限流电阻的阻值，可以控制输出方波的频率、幅度和占空比。

需要注意的是，由于稳压二极管和电路元件的非理想特性，输出的波形可能不是*的方波，但可以通过调整参数来近似达到所需的效果。

示例电路配置

● 假设使用两个ZMM3V0稳压二极管，稳压值约为3V。

● 输入信号为正弦波或三角波，通过适当的限流电阻R1连接到两个稳压二极管。

● 输出信号从两个稳压二极管之间的连接点取出，通过示波器观察输出波形。

注意事项

● 稳压二极管的稳压值、输入信号的频率和幅度、以及限流电阻的阻值都会影响输出方波的形状和特性。

● 在实际设计中，可能需要进行多次试验和调整以优化输出波形。

萨科微稳压二极管（齐纳二极管）

萨科微slkor荣誉资质和科研成果

关于萨科微slkor：

萨科微产品包括二极管三极管、功率器件、电源管理芯片三大系列，近年推出霍尔元件、模拟器件等新产品，在传感器、Risc-v单片机等产品上面布局！

ZMM3V0至产品详细网页
