几种常用的产生负电源的方法

发布时间:2022-06-08作者来源:萨科微浏览:431


电源电路是电路设计的重要环节,一般情况下,单电源能实现功能的用单电源就行,可选的方案很多,DC-DC、LDO等芯片很多。有时候,单电源无法满足需求时,就必须用到负电源。


今天就来介绍几种常用的负电源产生的方法。


1、DC-DC模块

这是最简单的方法,可选的方案也很多,只要选择合适的输入输出电压以及功率就行。对于一些对噪声要求高的场合,后面可能要加一级LDO。其优点是可以实现隔离,缺点是价格稍贵。



2、DC-DC芯片

可以产生负压的DC-DC芯片也有不少,相对于模块来说,价格可能稍便宜些,而且占用PCB的面积也相对较小。

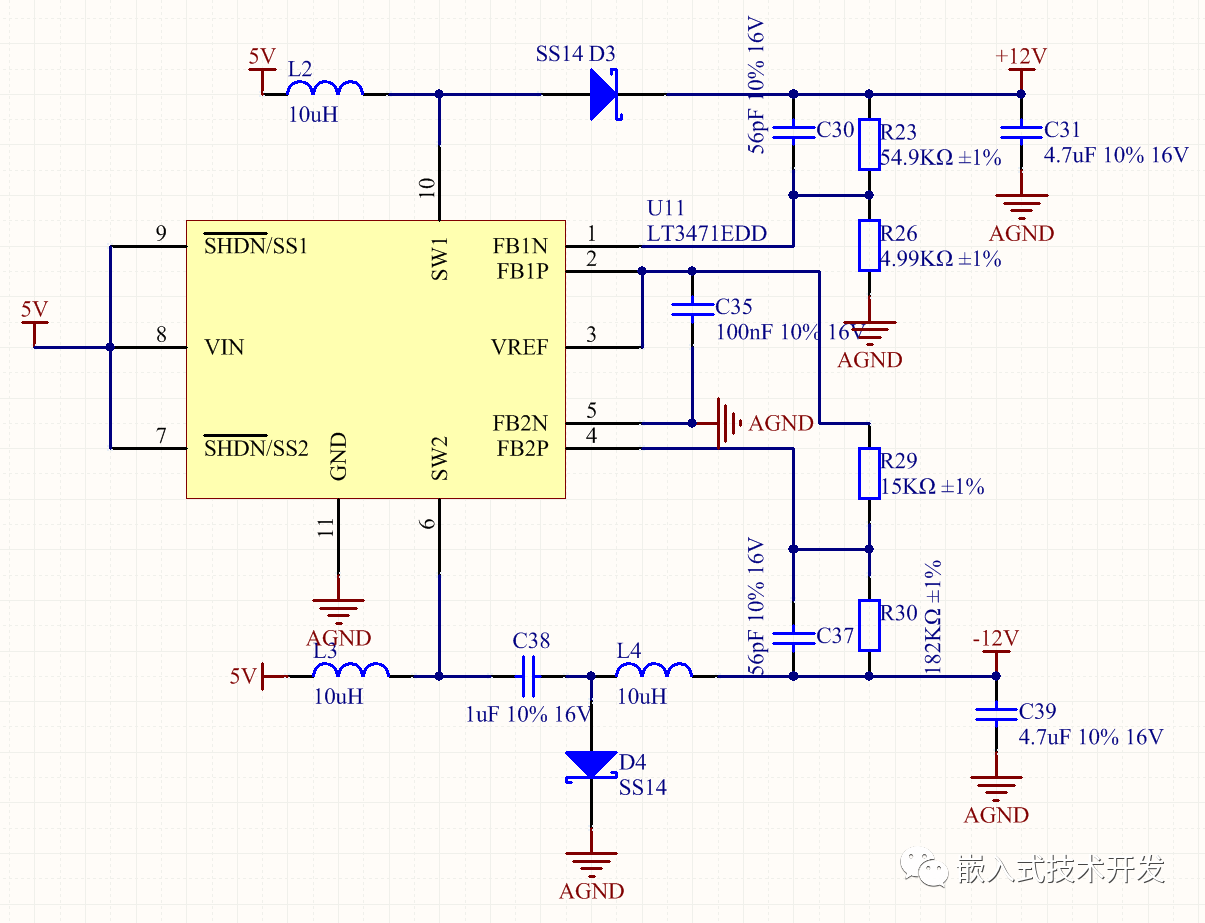

还有一些DC-DC芯片内部集成了LDO,用起来也很方便。比如:

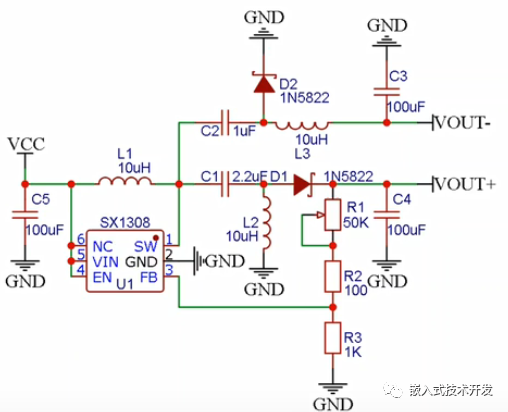

还有一种利用Boost芯片实现单电源转正负电源的电路,如下图:




Boost芯片可选的就比较多,可以很好的控制成本。具体原理就不分析了。


3、电荷泵

电荷泵也是一种常用的负压产生电路,相比于DC-DC芯片,无电感和二极管,只需要几个电容就行,占用面积更小。但缺点是输出电流有限,噪声也较大。但负压电路一般也都是给运放供电,不需要很大电流,要求不高的场合也可以用。比如ICL7660、TPS60400等。

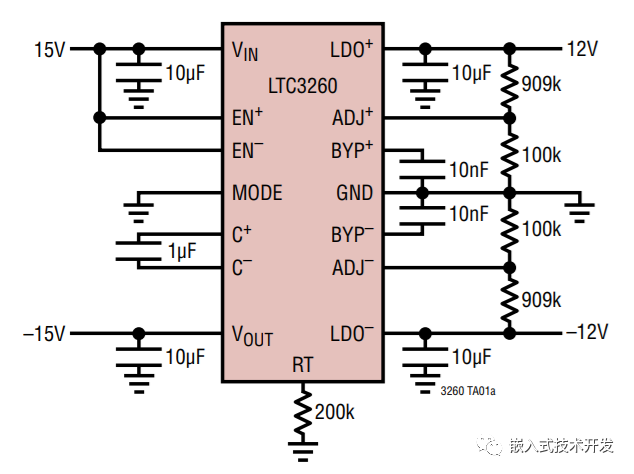

还有集成LDO的电荷泵芯片,如LTC3260:



4、MAX232芯片

我们知道RS232标准是以±15V当作高低电平来通信的,所以可以利用这个正负电平实现供电。MAX232等芯片内部其实也是用电荷泵来产生的±15V的电平,所以它的输出电流和噪声水平相比专用的电荷泵芯片可能更差,但经过线性稳压后,给一两个普通运放供电问题也不大。这种方式在性能和成本上没什么优势,因此用得比较少。
