?引言?

在当今电子设备日益复杂的环境下，瞬态电压已成为威胁设备稳定性和寿命的一大隐患。为了有效应对这一挑战，瞬态抑制二极管（TVS二极管）凭借其*的性能，在电路保护领域扮演着至关重要的角色。本文将带您深入了解一款性能*的TVS二极管——SLESD3Z5V0C，通过详细解析其关键参数，探讨其在电路保护中的应用和价值。

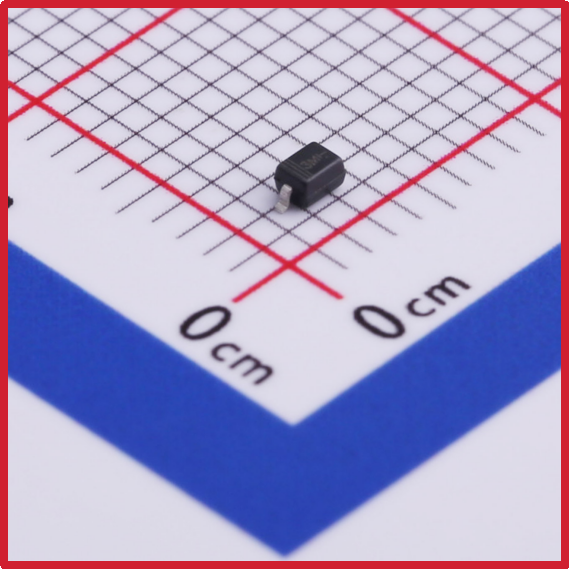

萨科微Slkor瞬态抑制二极管SLESD3Z5V0C产品图

?一、SLESD3Z5V0C的基本参数概览?

?反向截止电压（Vrwm）?：5V

?击穿电压（最小值/最大值）?：5.6V/7.8V

?反向漏电流（Ir）?：1μA

?峰值脉冲电流（Ipp）@10/1000μs?：8A

?峰值脉冲功率（Ppp）@10/1000μs?：100W

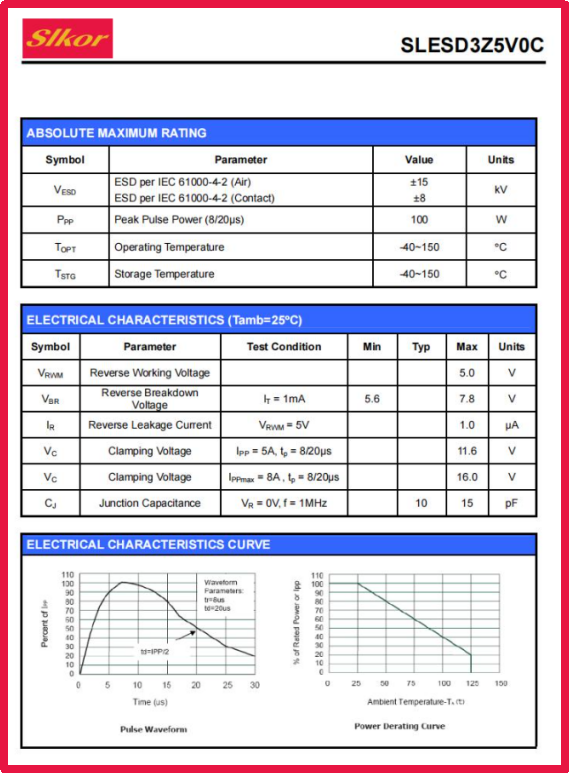

萨科微Slkor瞬态抑制二极管SLESD3Z5V0C规格书

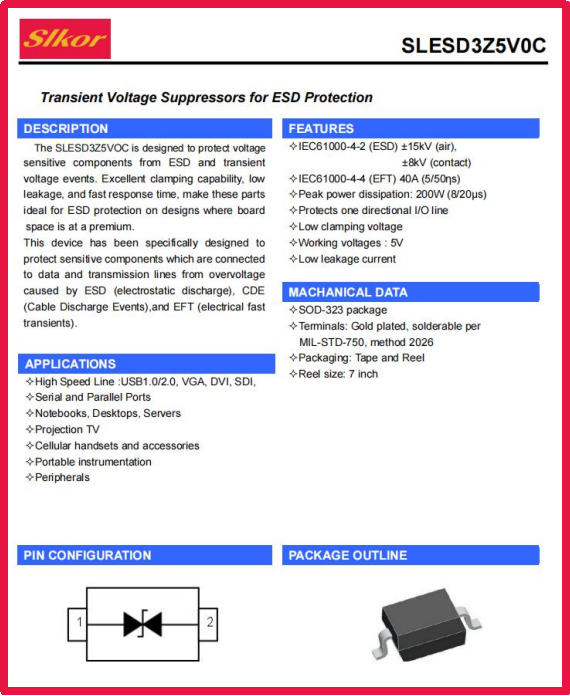

萨科微Slkor瞬态抑制二极管SLESD3Z5V0C相关参数

?二、参数详解与实际应用?

?反向截止电压与击穿电压?

SLESD3Z5V0C的反向截止电压为5V，确保了在正常工作电压下，二极管处于截止状态，几乎不导通，从而降低了电路的功耗。其击穿电压范围在5.6V至7.8V之间，这一设计既保证了在瞬态电压超过阈值时二极管的迅速导通，又有效限制了过电压的幅度，为后端电路提供了精确的保护。

?反向漏电流?
反向漏电流是衡量TVS二极管在反向截止状态下电流泄漏情况的重要指标。SLESD3Z5V0C的反向漏电流仅为1μA，这一极低的漏电流水平确保了二极管在长时间工作过程中的稳定性和可靠性，减少了因漏电流引起的功耗和温度升高。

?峰值脉冲电流?
峰值脉冲电流是衡量TVS二极管在瞬态事件中承受能力的关键指标。SLESD3Z5V0C在10/1000μs脉冲下的峰值脉冲电流达到8A，同时在80/20μs脉冲下也表现*。这意味着即使面对高强度的瞬态电压冲击，SLESD3Z5V0C也能保持稳定的性能，提供持续有效的保护。

?最大钳位电压与峰值脉冲功率?

最大钳位电压决定了TVS二极管在瞬态电压事件发生时能够将过电压钳制的水平。虽然SLESD3Z5V0C的最大钳位电压具体值未给出，但根据其击穿电压和设计特性，可以推断出其具有合理的钳位电压水平，能够有效保护后端电路元件。此外，该二极管在10/1000μs脉冲下的峰值脉冲功率达到100W，这一高功率承受能力使得SLESD3Z5V0C能够应对各种瞬态电压事件。

?三、SLESD3Z5V0C在电路保护中的优势?

?*保护?：SLESD3Z5V0C的双向保护特性使其能够应对正负瞬态电压的威胁，为电路提供*的保护。

?低功耗?：极低的反向漏电流降低了电路的功耗，提高了设备的能效。

?高可靠性?：优越的参数特性和稳定的性能确保了SLESD3Z5V0C在长时间工作过程中的可靠性。

?广泛应用?：SLESD3Z5V0C适用于各类电子设备，如消费电子、通信设备、工业控制和汽车电子等领域。

?四、结论?

综上所述，瞬态抑制二极管SLESD3Z5V0C以其优越的参数特性和稳定的性能，在电路保护领域展现出了*的性能和广泛的应用前景。作为电子工程师，我们应深入了解并充分利用这一优秀元件，为电子设备的可靠性和稳定性贡献自己的力量。在未来的发展中，相信SLESD3Z5V0C将继续发挥其优势，为更多领域提供高效、可靠的电路保护方案。
