稳压二极管ZMM27：了解特性以及产品选用和代换

其他|other else|

2024-05-28 00:11:34 556

在电子元件的广阔领域中，稳压二极管以其独特的稳定性和可靠性成为了电子工程师们在设计电路时不可或缺的一部分。今天，我们将详细探讨一种具体型号的稳压二极管——ZMM27，其稳压值为27V，并具备一系列引人注目的性能参数。

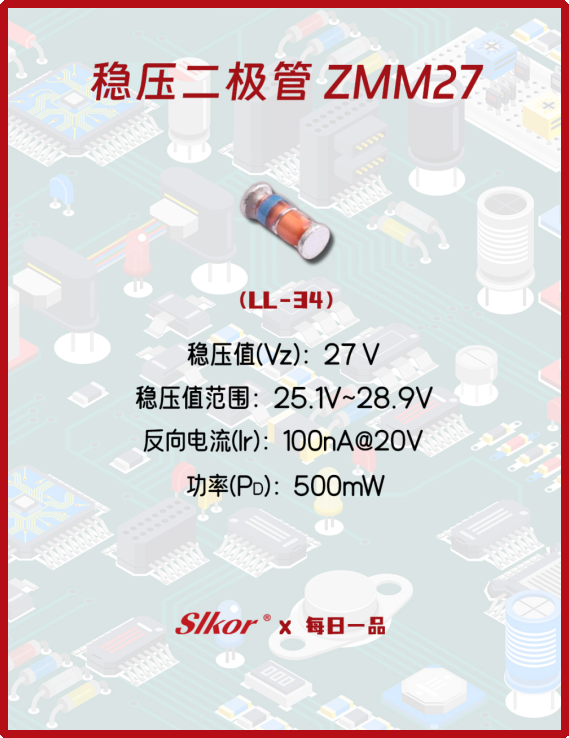

萨科微Slkor稳压二极管ZMM27产品图

一、ZMM27稳压二极管的基本特性

ZMM27稳压二极管以其27V的标称稳压值脱颖而出，这使得它在需要稳定输出电压的电路中表现优异。此外，其稳压值范围在25.1V至28.9V之间，为电路设计师提供了一定的灵活性，以适应不同的工作环境和负载变化。

在功率方面，ZMM27具备500mW的功率，这意味着它能够在中等负载下稳定工作，而不会因过热而损坏。这一功率水平适用于大多数电子设备，确保了电路的稳定性和可靠性。

萨科微Slkor稳压二极管ZMM27规格书

二、反向电流(Ir)的考虑

除了稳压值和功率外，反向电流(Ir)也是衡量稳压二极管性能的重要指标。ZMM27在20V反向电压下的反向电流为100nA，这意味着在电路处于关闭状态时，该二极管几乎不会消耗任何电流，从而有助于节省能源并延长设备的使用寿命。

萨科微Slkor稳压二极管ZMM27相关参数

三、ZMM27的应用场景

ZMM27稳压二极管广泛应用于各种电子设备中，特别是在需要稳定输出电压的电路中。例如，在电源管理电路中，ZMM27可以确保输出电压的稳定，避免因电压波动而对设备造成损害。此外，它还可以用于电子设备的过压保护电路，以防止因电压过高而损坏设备。

四、设计注意事项

在使用ZMM27稳压二极管时，设计师需要注意以下几点：

确保电路中的电压不超过稳压二极管的额定电压，以避免损坏二极管。

在设计电路时，应考虑二极管的功率限制，以确保其在正常工作范围内运行。

在选择稳压二极管时，应根据具体的应用场景和需求来选择合适的型号和参数。

五、稳压二极管的选用和代换

稳压二极管的选用

● 参数匹配原则：

稳压值：根据具体的应用需求选择适当的稳压值。例如，ZMM27稳压二极管的稳压值为27V，稳压值范围在25.1V至28.9V之间。

额定工作电流：确保所选稳压二极管能够处理电路中的最大工作电流。

稳压精度：对于要求较高的电路，需要考虑稳压二极管的稳压精度。

动态电阻：选择动态电阻较小的稳压二极管，因为动态电阻越小，稳压性能越好。

● 质量可靠原则：选择品质可靠的稳压二极管，如知名品牌或具有*口碑的产品，以确保电路的稳定性和寿命。

● 应用环境原则：考虑工作环境因素，如温度、湿度和振动等，选择能够适应特定应用环境的稳压二极管。

● 其他注意事项：注意稳压二极管的反向电流不能无限增大，以防止过热损坏。因此，在电路中可能需要串联限流电阻。稳压二极管的稳压值离散性较大，即使同一型号的产品，其稳定电压值也可能不完全相同。因此，对于要求较高的电路，应在选用前对稳压值进行检测。

稳压二极管的代换

● 测量稳压二极管参数：使用万用表或测试仪器测量原稳压二极管的参数，包括稳压电压、正向电压和反向电流等。

● 选择代换稳压二极管：根据测量得到的参数，选择与原稳压二极管参数相同或相近的代换稳压二极管。

● 更换稳压二极管：

切断电源，并拆卸设备外壳，以便取下老化或损坏的稳压二极管。

小心地将原稳压二极管从电路板上取下，注意避免损坏其他电气元器件和电路板。

将新的稳压二极管安装到电路板上，确保插头方向和位置正确。

● 测试与检查：完成稳压二极管的更换后，重新接通电源，启动设备，并进行必要的测试和检查，确保稳压二极管能够正常工作。
