萨科微slkor品牌的SL27511介绍和应用

发布时间:2023-04-07作者来源:萨科微浏览:1716

深圳市萨科微半导体有限公司,是集设计研发、生产制造、销售服务一体的高科技企业,萨科微Slkor(www.slkoric.com)还是[敏感词]高新技术企业,掌握第三代碳化硅功率器件的核心工艺等技术,原创性获得发明专利和软件著作权几十项。目前,“Slkor”品牌被广大同行和客户接受,是国内快速稳健发展的半导体企业之一,萨科微公司愿景是成为“国产半导体企业领导者”。



       电机作为工业生产的一重要设备,为了能够满足不同应用场景需求,对电机的控制要求也不断的提高。因此,工程师们在设计电机控制的解决方案时,需要选用合适的栅极驱动器,从而实现对电机的高效、精准控制,以达到节能增效目的。



       电子工程师们可以采用高速低侧栅极驱动器,来实现高速控制、低开关损耗、兼容性好且低成本的电机控制解决方案设计。高速低侧栅极驱动器由输入电路、驱动电路和输出电路组成;工作原理是利用MOSFET管或IGBT管的栅极驱动电路,使其在控制信号的作用下,实现电流的开关控制,从而控制负载的运转。

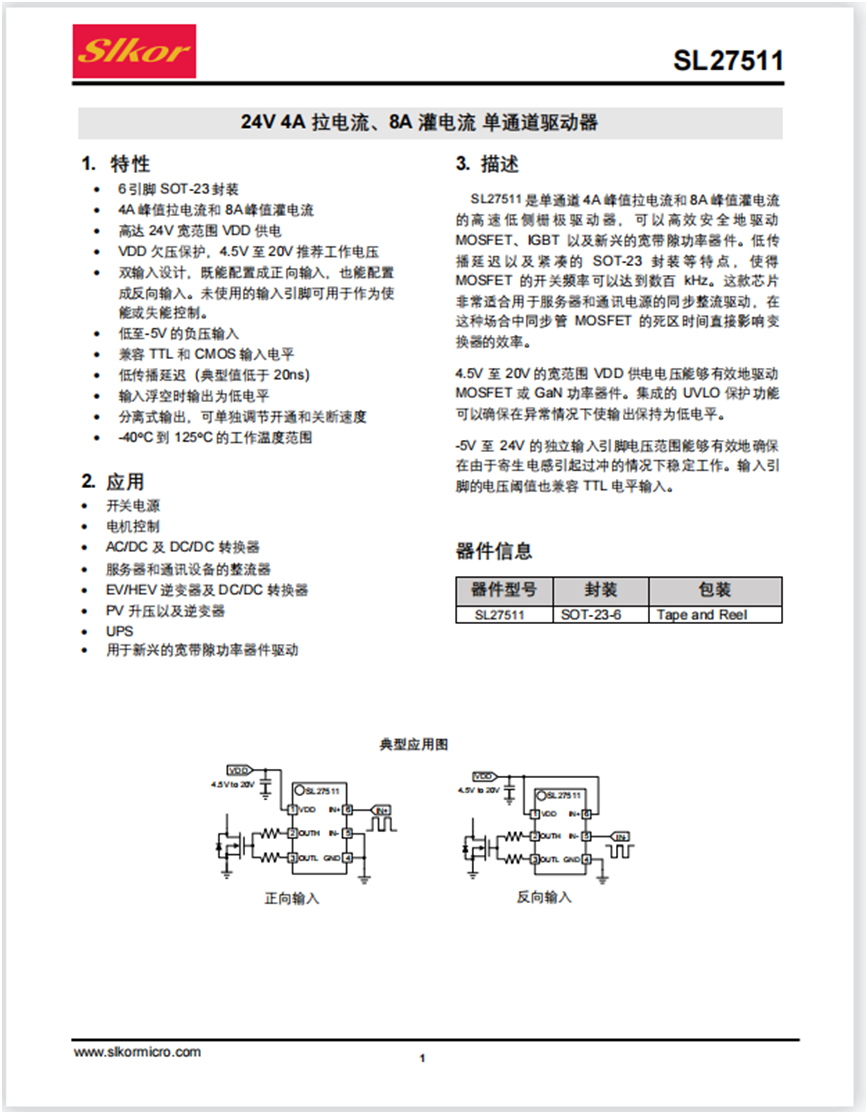

       1  slkor萨科微 SL27511规格书首页



针对上述电机控制方案中用到的高速低侧栅极驱动器选择,笔者推荐萨科微slkor半导体的高速低侧栅极驱动器SL27511。它是可以高效安全地驱动MOSFET、IGBT以及新兴的宽带隙功率器件。在工业控制中,需要更加精确地控制电机的速度和转向。SL27511性能可以满足这一需求,其峰值拉电流4A,作用是将MOSFET的栅极电压迅速拉高,使其能够尽快导通;峰值灌电流8A,作用是将MOSFET的栅极电压迅速拉低,使其能够尽快关闭。




2 slkor萨科微 SL27511典型应用图

       萨科微slkor品牌的SL27511,采用6引脚SOT-23封装,节省了PCB板的面积,降低了生产成本,为工程师提供了一种小型、低成本的设计方案。在工业生产中,某装置需要将空托盘放到定点位置,带放置货物后返回起始点,通过电机正反转实现这一功能;SL27511采用双输入设计,既能配置成正向输入,也能配置成反向输入;在对电机作用时,实现了双向控制,更加精确地控制电机的转速和方向且减少了电机的损耗,提高了电机的效率,保证了工艺要求。同时,SL27511具有低传播延迟特性,其典型值低于20ns,这使得开关频率变高,可以更快地控制电机,如电机收到指令后,等待时间减少,可以快速将托盘送出或收回,从而提高了电机控制系统的响应速度和精度。



       此外,SL27511具有欠压保护功能且上升阈值和下降阈值分别为3.8V/3.5V(典型)。该功能可以防止电机在电源电压不足的情况下运行(如:选用小型电机带动大设备),从而避免电机因过载而损坏,提高了电机的使用寿命和可靠性。


关于萨科微

深圳市萨科微半导体有限公司,技术骨干来自清华大学和韩国延世大学,以新材料新工艺新产品引领公司发展,掌握国际领先的第三代半导体碳化硅功率器件技术。萨科微产品包括二极管三极管、功率器件、电源管理芯片等集成电路三大系列。萨科微从一家IP设计公司已发展成为集设计研发、生产制造、销售服务一体化的高新科技企业,“SLKOR”品牌在半导体行业声誉日隆。萨科微官网(www.slkormicro.com)在展示萨科微产品、宣传“SLKOR”品牌的同时,也开展行业的技术交流、思想碰撞、信息互换、资料查询等,逐渐成为半导体行业内协同发展最重要的平台之一。Shenzhen SlkorMicroMicro Semicon Co.,Ltd. whose technical elites from Tsinghua University and Yonsei University in South Koreamasters the international leading third generation semiconductor silicon carbide power device technology, with new materials, new technology and new products to lead the development of the company. SlkorMicroproducts include three series: general-purpose diodes and transistors, powerdevices, and power management ICs. Slkoric(www.slkoric.com)has developed from a pure IP design company to a national high-tech enterprise including design, production and sales."SlkorMicro " brand is gaining reputation in the semiconductor industry andSlkorMicro official website has gradually become one of the most important platform for collaborative developmentamong semiconductor industry ,  which not only showsSlkorMicroproducts and  publicizes  "SlkorMicro" brand, but also carries out the industry technology  and informationexchange, collision of ideas, datasheets query, etc..







3  slkor萨科微 半导体的产品路线



萨科微slkor用于工业和[敏感词]产品有:碳化硅SiC二极管、碳化硅SiC MOS管IGBT管、第五代超快恢复功率二极管等,满足新能源汽车、高端装备、通讯电力设备、太阳能光伏、医疗设备等行业对高性能产品的需求;应用于民用消费类产品有:高中低压的MOS管可控硅、桥堆等功率器件,肖特基二极管ESD静电保护二极管、TVS瞬态抑制二极管、通用二极管三极管,和电源管理芯片、霍尔HALL传感器、高速光耦等系列,在智能手机、手提电脑、机器人、智慧家居、物联网车联网、LED照明、3C数码产品等领域得到广泛的应用。萨科微还将推出更多数字和模拟集成电路产品,为客户提供更专业和更全面的服务。



萨科微slkor秉承 “守正”、“精进”、“坚韧”、“细节”的企业文化,在经营管理中坚持朴诚正、日进一步、锲而不舍、把控细节的原则,萨科微注重公司伦理,提倡共同发展协作共赢,不断提升“slkor”品牌知名度美誉度,为员工、客户、社会创造价值。萨科微在技术上稳中求新、管理上狠抓细节、品质上精益求精、以市场趋势为导向、以客户满意为结果,锐意进取持续发展。乘“国产替代”的东风,以强芯强国为使命,萨科微立志成为“国产半导体领导者”,为中国芯的强大和中华民族的伟大复兴贡献力量!
