瞬态抑制二极管SMCJ16A：电子设备安全的坚实防线

技术交流|Technology Exchange|

2025-01-20 15:57:12 705

在如今高度信息化的时代，电子设备已成为我们日常生活中不可或缺的一部分。无论是通信设备、计算机系统，还是工业自动化设备，都离不开电子器件的支撑。然而，这些设备在运行时往往会面临各种瞬态电压的冲击，这些瞬态电压可能源于电网波动、雷电、静电放电等多种因素。为了保障电子设备的正常运行，防止其因瞬态电压而受损，工程师们研发了瞬态抑制二极管（Transient Voltage Suppressor, TVS），而SMCJ16A则是其中的佼佼者。

一、SMCJ16A的基本特性

SMCJ16A是一款单向瞬态抑制二极管，这意味着它只能承受正向电压，反向电压超过一定阈值时则会触发保护机制。其反向截止电压（Vrwm）为16V，即在正常工作条件下，当电压低于16V时，SMCJ16A处于高阻态，几乎不导电，不会对电路产生任何影响。这一特性确保了它在电子设备中的稳定性和可靠性。

萨科微Slkor瞬态抑制二极管SMCJ16A产品图

击穿电压是衡量瞬态抑制二极管性能的关键参数之一。SMCJ16A的击穿电压范围在17.8V至19.7V之间，这确保了面对它在瞬态电压冲击时能够准确触发，提供及时有效的保护。同时，这个范围也保证了器件在正常工作电压下的稳定性，避免了误触发导致的电路故障。

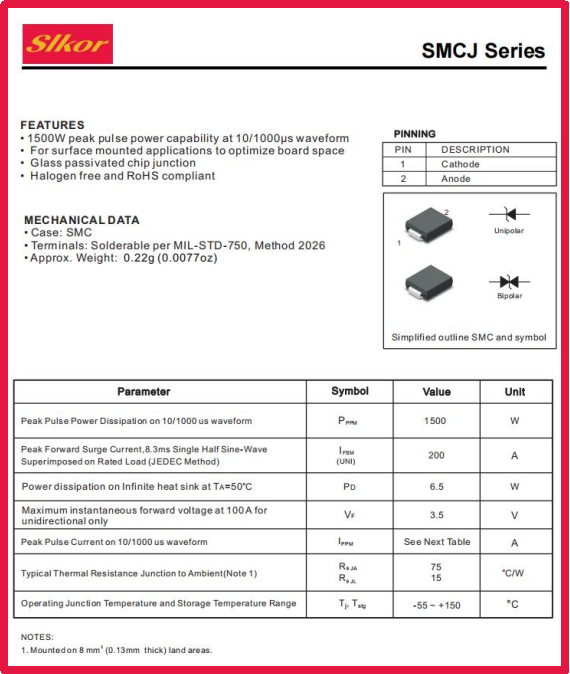

萨科微Slkor瞬态抑制二极管SMCJ16A规格书

反向漏电流（Ir）是衡量瞬态抑制二极管在截止状态下导电性能的重要指标。SMCJ16A的反向漏电流仅为1μA，这意味着在正常工作条件下，它的功耗极低，不会对电路产生额外负担。这种低功耗特性使得SMCJ16A在长时间运行下依然能够保持高效稳定的性能。

萨科微Slkor瞬态抑制二极管SMCJ16A相关参数

二、SMCJ16A的瞬态抑制能力

峰值脉冲电流（Ipp）是衡量瞬态抑制二极管在瞬态电压冲击下能够承受的最大电流值。在10/1000μs的脉冲宽度下，SMCJ16A的峰值脉冲电流可达57.7A。这一数值表明了它在面对高能量瞬态冲击时能够保持稳定的性能，有效吸收和分散瞬态电流，保护后续电路不受损害。

最大钳位电压是瞬态抑制二极管在导通后能够限制的最高电压值。SMCJ16A的最大钳位电压为26V，这意味着即使面对极高的瞬态电压冲击，它也能够将电压限制在这个安全范围内，从而保护后续电路中的敏感元件不受损害。

峰值脉冲功率（Ppp）是衡量瞬态抑制二极管在瞬态冲击下能够承受的总能量值。在10/1000μs的脉冲宽度下，SMCJ16A的峰值脉冲功率高达1500W。这一数值充分展示了其强大的能量承受能力，使得它能够在恶劣的电磁环境中依然保持稳定的性能，为电子设备提供可靠的保护。

三、SMCJ16A的应用领域

由于具有*的瞬态抑制能力和稳定的性能表现，SMCJ16A被广泛应用于各种电子设备中。在通信领域，它可以保护通信设备免受雷电和静电放电等瞬态电压冲击的损害；在计算机系统中，它可以保护主板、内存条等敏感元件免受电网波动和静电等瞬态现象的干扰；在工业自动化领域，它可以保护传感器、执行器等设备免受恶劣电磁环境的干扰，确保生产线的稳定运行。

此外，SMCJ16A还适用于汽车电子、消费电子、航空航天等领域，为各种复杂电子设备提供可靠的保护。随着电子技术的不断发展，SMCJ16A的应用领域还将不断扩展，为更多领域的电子设备提供安全可靠的保障。

四、结语

综上所述，SMCJ16A作为一款性能*的单向瞬态抑制二极管，在电子设备保护领域发挥着重要作用。其*的瞬态抑制能力、稳定的性能表现以及广泛的应用领域，使得它成为电子工程师们*的选择。在未来，随着电子技术的不断进步和电子设备的不断升级，SMCJ16A将继续发挥重要作用，为更多领域的电子设备提供坚实的保护。
