解锁电路保护密码：瞬态抑制二极管 SMAJ24A

其他|other else|

2025-02-04 19:41:53 822

在当今数字化浪潮中，电子设备已*融入人们的生活与工作。从智能手表记录健康数据，到大型工厂里自动化设备高效运转，背后都离不开电子电路的支撑。不过，这些电路面临着一个隐形威胁 —— 瞬态电压。它就像看不见的电涌，随时可能破坏电路，让设备瘫痪。好在有瞬态抑制二极管 SMAJ24A，为电路安全撑起了 “保护伞”。

一、独特性能：安全防线的基石

SMAJ24A 是单向瞬态抑制二极管，它的反向截止电压（Vrwm）为 24V，这是它守护电路的 “安全阈值”。在正常情况下，电路电压低于 24V 时，SMAJ24A 如同一位安静的守护者，呈高阻态，几乎不消耗功率，对电路运行毫无干扰。但当电压攀升至 26.7V 至 29.5V 这个击穿区间，它会迅速做出反应，立即从高阻态切换为低阻态，进入导通模式。

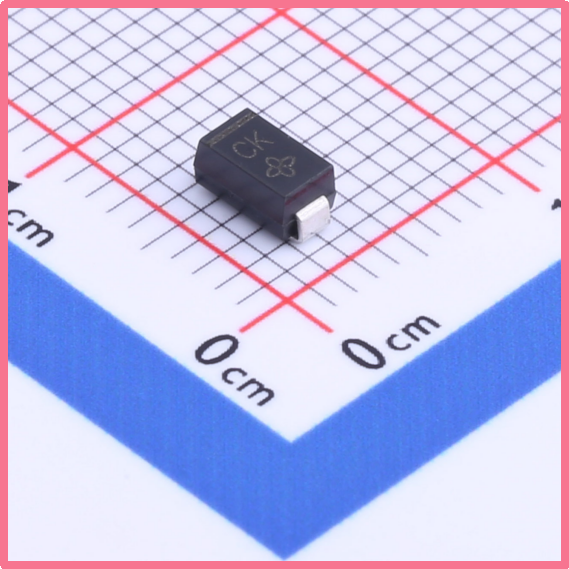

萨科微Slkor瞬态抑制二极管SMAJ24A产品图

进入导通状态后，SMAJ24A 的优势尽显。它的反向漏电流（Ir）仅 5μA，在正常工作时，对电路功耗的影响微乎其微。面对瞬态电压冲击，它能承受极大的电流，峰值脉冲电流（Ipp）在 10/1000μs 的波形下可达 10.3A，足以应对瞬间的大电流冲击。同时，最大钳位电压 38.9V 能将电压峰值牢牢限制在安全范围内，保护敏感元件。其 400W 的峰值脉冲功率（Ppp），则赋予它强大的瞬态能量吸收能力，快速消耗危险能量，保障电路稳定。

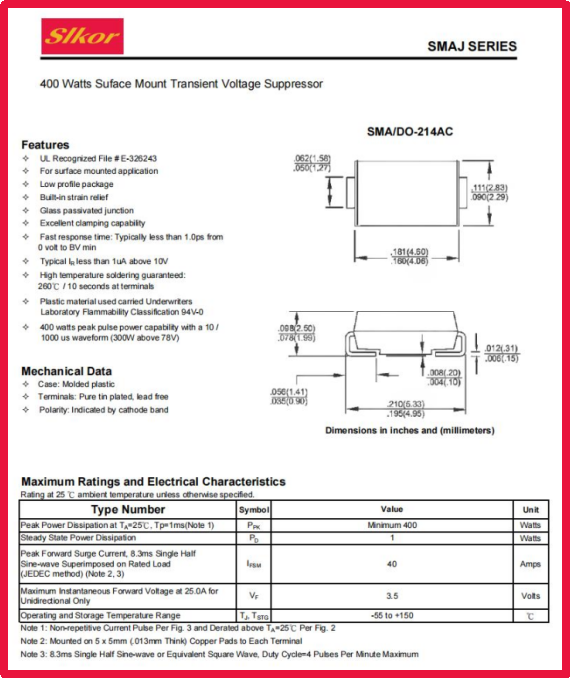

萨科微Slkor瞬态抑制二极管SMAJ24A规格书

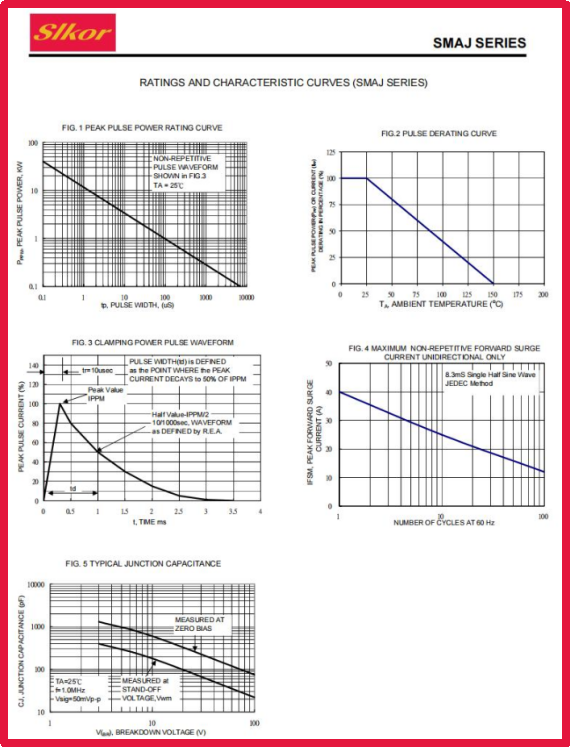

萨科微Slkor瞬态抑制二极管SMAJ24A相关参数

二、工作机制：*高效的防护逻辑

SMAJ24A 的工作原理基于其独特的半导体结构。常态下，PN 结处于反向截止状态，只有微弱的反向漏电流。一旦瞬态过电压来临，电压快速上升至击穿电压，PN 结发生雪崩击穿，大量载流子被激发，瞬间形成低电阻通路。此时，瞬态电流通过 SMAJ24A 泄放，将电路电压限制在最大钳位电压以下。当危险过去，它又能迅速恢复高阻截止状态，让电路恢复正常运行。这种快速响应和恢复能力，是它守护电路安全的关键。

三、广泛应用：多领域的安全保障

消费电子：日常设备的贴心护卫：在日常生活中，智能手机、平板电脑等设备的充电接口和数据传输接口经常会受到静电放电和电源浪涌的影响。比如，冬天干燥时插拔手机充电器，很容易产生静电，这些静电可能产生瞬间过电压，损坏手机内部电路。但如果在接口处安装了 SMAJ24A，它就能在瞬间做出反应，将过电压限制在安全范围，保护手机芯片和电路，让用户使用更安心。

汽车电子：行车安全的坚固后盾：汽车行驶时，电气系统要应对复杂的电磁环境。发动机点火系统产生的脉冲干扰、雷击以及电池电压的瞬间波动，都可能损害汽车电子设备。SMAJ24A在汽车的电子控制单元（ECU）、传感器和车灯电路中发挥着重要作用。当汽车遭遇雷击时，SMAJ24A 能迅速将过高的电压钳制住，保护ECU等关键部件，确保汽车的正常行驶和安全性能。

工业自动化：生产稳定的护航者：在工业自动化生产线中，电机频繁启停、设备开关机等操作会产生大量瞬态电压。如果不加以控制，可编程逻辑控制器（PLC）、工业机器人控制系统等关键设备很容易出现故障。例如，在自动化流水线上，电机启动瞬间产生的电压波动可能导致 PLC 误动作，影响生产流程。而SMAJ24A安装在关键电路中，能有效抑制这些瞬态电压，保障设备稳定运行，提高生产效率。

四、对比优势：脱颖而出的电路保护明星

与传统压敏电阻相比，SMAJ24A 响应速度更快，能在更短时间内对瞬态电压做出反应，保护电路。而且，它的漏电流小，长期使用性能稳定，不会像压敏电阻那样随着使用时间增加而性能下降、漏电流增大。和气体放电管相比，SMAJ24A 的钳位电压更低，能更*地保护对电压敏感的电子元件，避免因电压过高而损坏。

总之，SMAJ24A 凭借其*性能和可靠的保护能力，在电子电路保护领域占据重要地位。随着电子技术不断进步，对电路保护的要求也越来越高，SMAJ24A 及同类产品将在未来继续为电子技术发展保驾护航，推动电子设备更加稳定、可靠地运行。
