又让PCB工程师背锅?教你一招解决PCB设计中的隐患

发布时间:2022-03-18作者来源:萨科微浏览:1911

作为一位从事PCB设计工作多年的PCB工程师,长时间的画板工作时常让人感到头秃。这种令人困扰的压力,既不是源于对板子的设计要求,也不是受限于不同产品结构之间的兼容,真正让我烦恼的,是一个对于许多工程师们都会忽略的问题——PCB DFM,也就是PCB的可制造性分析检查。

01

PCB DFM问题出在哪?

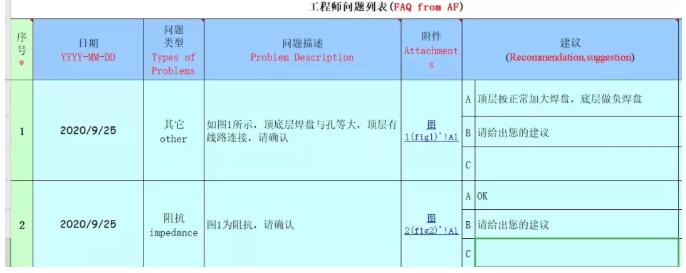

板子的整体构造是否符合生产要求、能否满足板厂的批量生产条件、生产成本能不能满足项目预算等等。这些问题对于大部分工程师都是满头问号,在板子的设计时基本没有考虑这方面的问题。面对工厂板厂反馈回来的【EQ询问】,也是胡乱回复一通,最终导致板子的成品报废无法使用,最后自然就要工程师自己背锅。



之所以说工程师们是背锅的,主要是因为这类问题,其实在整个PCB行业都是常态了。大部分的PCB设计研发公司都没有设置DFM流程,而工程师对这类问题本身也搞不懂,仅仅因为是对接板厂的最后一公里,就成了专业背锅侠。

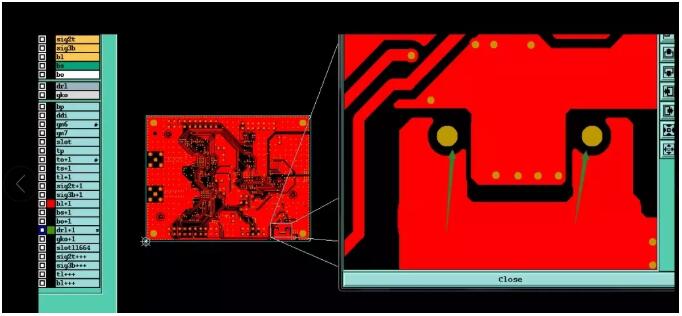

当然,也不能说工程师完全没有责任,有时候确实也是PCB设计的问题,如下:

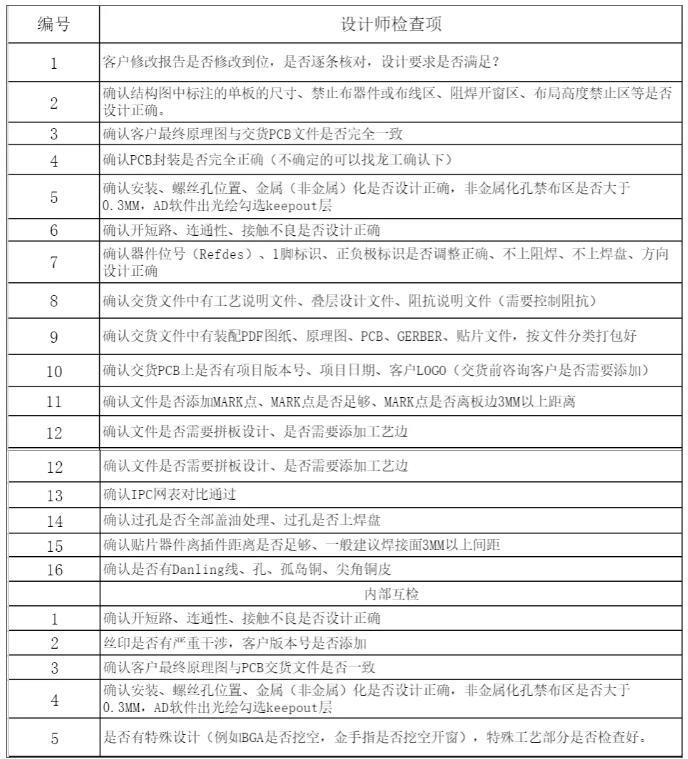

这种问题往往没法通过EDA设计软件检测出来,面对这种问题大部分情况下只能通过各种规范检查表一一核对,以此规避此类问题。




然而,手动核对往往就会出现不严谨的情况,如果遇到不负责任的检测人员,最后板子依旧会存在问题。

02

PCB DFM应该如何解决

那么是不是可以有一种工具把这些“PCB检查项目”汇总到一起进行自动检测呢?

其实这类软件是有的,但是这类软件往往收费高且兼容性不够(往往只能检测固定格式的文件),使用盗版还有可能造成版权风险。对于很多企业来说性价比太低,根本不在考虑范围之内。从而造成了目前业内板子出现问题,然后频频让工程师背锅情况。

那是否有这么一款高效且免费的软件呢?

答案是:有!

为帮助各位PCB工程师们解决这一行业弊病,拒绝背锅。

今天就给大家推荐一个免费高兼容的PCB设计分析工具【华秋DFM】。

之所以给大家推荐这个,主要是根据多年PCB行业经验,我觉得它有以下几项的实用功能。

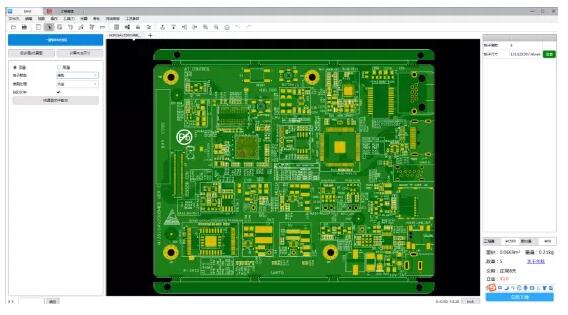

1、仿真功能:它可以模拟出实物的效果,具体表现如下



这个是不是和实物非常的接近?像一些没钻孔的问题,看这个一眼就能瞧出来了吧。如果没有rou文件,那么孔那里看到的就是堵住的。

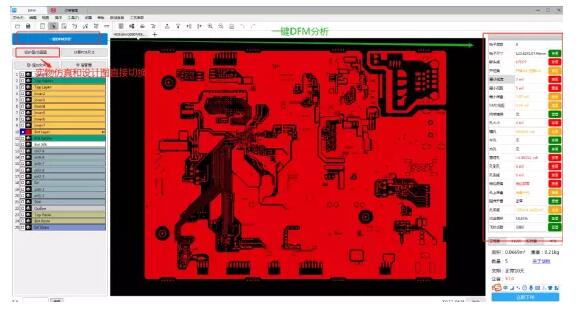

2、PCB板缺陷分析:包括开短路,最小线宽,线距等20多项问题,且精确定位到具体位置。



右侧是它分析的一个总的结果,可以点击查看详细内容,帮助我们判断是否真有问题。

3、它可以直接导入PCB源文件,也可以导入Gerber文件进行分析,也就是说不用每次都导入Gerber文件进行分析。可以支持导入PCB源文件,包括Allegro,Pads,AD等常用软件。

4、可以一键导出Gerber文件,坐标文件,也可以导出丝印图pdf文件等等。
